Premium MHL/HDMI Switch Box
Bedienungsanleitung / User manual / Mode d'emploi

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Inakustik 00424505

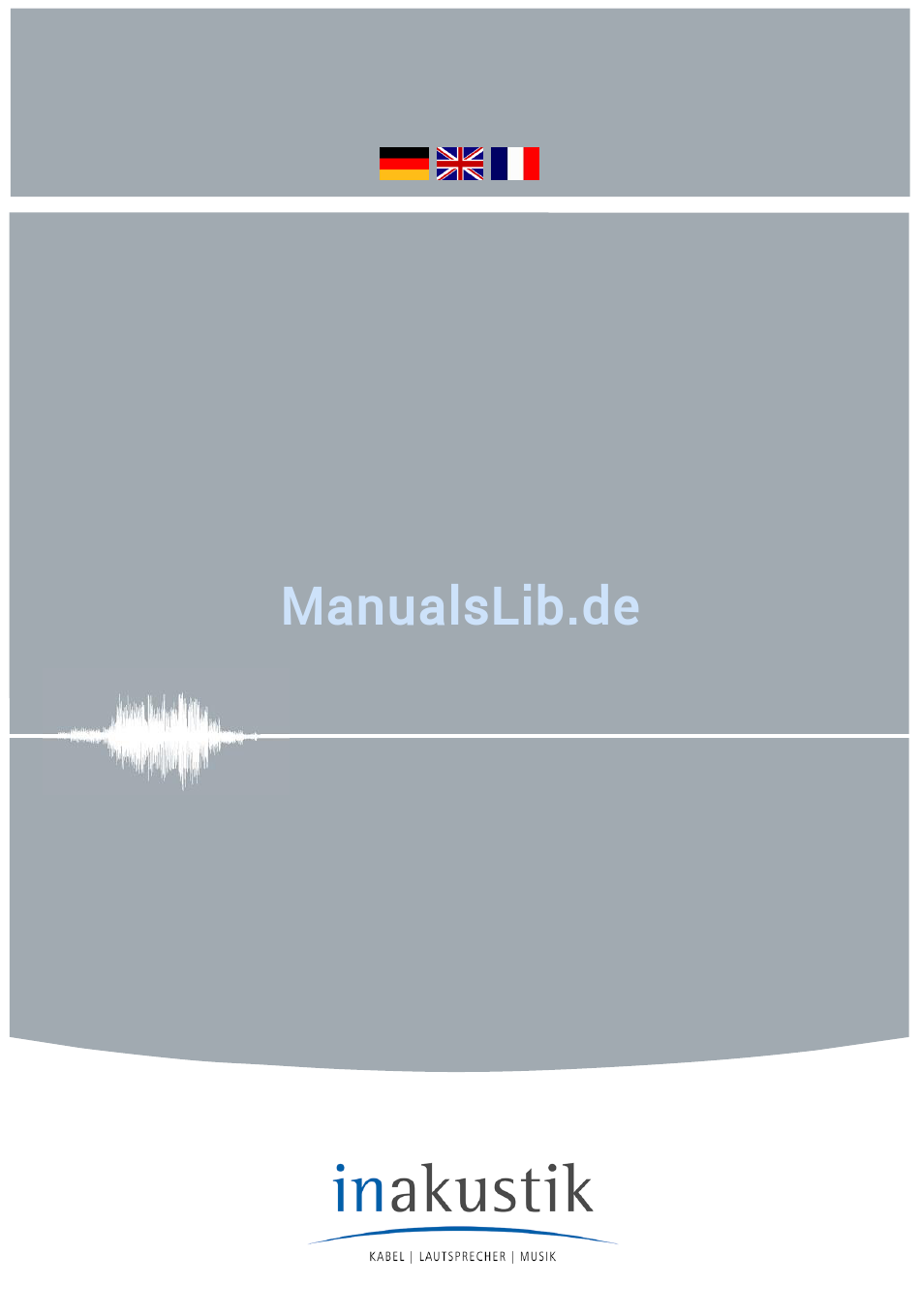

  • Seite 1 Premium MHL/HDMI Switch Box Bedienungsanleitung / User manual / Mode d‘emploi...
  • Seite 2: Leistungsmerkmale

    Unterstützt komprimierte Audioformate, z. B. DTS Digital, Dolby Digital (einschließlich DTS-HD und Dolby True HDI) • Eingebauter MHL Receiver wandelt ein differentielles Paar auf vier differentielle Paare für HDMI. • MHL-Eingang unterstützt alle Bandbreiten von 25-75 MHz. Bezeichnung: Premium_MHL_Switch Art.Nr.: 00424505 EAN: 4001985508280 Made in China...
  • Seite 3: Technische Daten

    BEDIENUNGSANLEITUNG TECHNISCHE DATEN Signaleingang / -ausgang Signaleingänge 1x Micro USB (MHL) // 3x HDMI Signalausgang 1x HDMI Betriebsfrequenz Vertikaler Frequenzbereich 50/60 Hz Videoverstärker-Bandbreite 2,5 Gbps/250 MHz Auflösung (HDTV) Interlaced (50 und 60 Hz) 480i, 576i, 1080i Progressiv (50 und 60 Hz) 480p, 576p, 720p, 1080p Abmessungen und Gewicht Abmessungen (L x B x H)
  • Seite 4 BEDIENUNGSANLEITUNG AUFBAU RÜCKSEITE VORDERSEITE Stromanschluss DC 5V-Anschluss für die Stromversorgung des Geräts. HDMI-Ausgang Schließen Sie das Ausgabegerät per HDMI-Kabel an diesen Port an. 3-5) HDMI-Eingang Schließen Sie das Quell-Gerät per HDMI-Kabel an diesen Port an. MHL-Eingang Schließen Sie Ihr Smartphone oder Ihren Tablet-PC per MHL (Micro USB)-Kabel an diesen Port an. Select-Taste Durch Betätigen dieser Taste wechseln Sie zwischen den vier Eingangssignalen.
  • Seite 5: Anschluss Und Betrieb

    BEDIENUNGSANLEITUNG ANSCHLUSS UND BETRIEB Verbinden Sie die HDMI-Eingangsquellen und die MHL-Quelle mit dem Gerät. (Entsprechende Kabel sind ebenfalls von in-akustik erhältlich.) Verbinden Sie die DC-Seite des 5-V-Netzteils mit dem Gerät und anschließend die AC-Seite mit der Steckdose. Schalten Sie das Gerät ein. Achtung: Gehen Sie beim Anschließen/Abziehen der Kabel vorsichtig vor.
  • Seite 6 • Supports compressed audio such as DTS Digital, Dolby Digital(including DTS-HD and Dolby True HD). • Built-in MHL Receiver converts a single differential pair to HDMI four differential pairs • MHL input supports all bandwidth between 25-75MHz. Designation: Premium_MHL_Switch Item-No.: 00424505 EAN: 4001985508280 Made in China...
  • Seite 7: Technical Specifications

    USER MANUAL TECHNICAL SPECIFICATIONS Signal input / output Input ports 1x MHL (Micro USB) / 3x HDMI Output port 1x HDMI Operating Frequency Vertical Frequency Range 50/60 Hz Video Amplifier Bandwidth 2.5Gbps/250MHz Resolutions(HDTV) Interlaced(50&60Hz) 480i,576i,1080i Progressive(50&60Hz) 480p,576p,720p,1080p Mechanical Size (L-W-H) 155×70×25mm Weight (Net) 260g...
  • Seite 8: Panel Descriptions

    USER MANUAL PANEL DESCRIPTIONS BACK FRONT Power Supply 5V DC connector for powering the device. HDMI output Connect the output device to this port using a HDMI cable. 3-5) HDMI input Connect the source device to this port using a HDMI cable. MHL input Connect your smartphone or your Tablet PC with a MHL (micro USB)-cable cable to this port.
  • Seite 9: Connection And Operation

    USER MANUAL CONNECTION AND OPERATION Connect the HDMI input sources and MHL source into the unit. (Input cables are optional) Insert the DC side of 5V power supply into the unit and then connect the AC side of the power supply into the wall outlet.
  • Seite 10: Caractéristiques

    MODE D’EMPLOI Premium MHL/HDMI Switch Box Cher client, Nous vous remercions de l'achat de ce produit. Pour une performance et une sécurité optimales, veuillez lire attentivement ces instructions avant de procéder au branchement, à l'utilisation ou au réglage de ce produit.
  • Seite 11: Specifications

    MODE D’EMPLOI SPECIFICATIONS Connecteurs d'entrée/de sortie Connecteurs d'entrée 1x MHL (Micro-USB) et 3x HDMI Connecteur de sortie 1x HDMI Fréquence de fonctionnement Gamme de fréquence verticale 50/60Hz Bande passante d'amplificateur vidéo 2,5 Gbps/250 MHz Résolutions (téléviseur HD) Entrelacée (50 et 60 Hz) 480i,576i,1080i Progressive (50 et 60 Hz) 480p,576p,720p,1080p...
  • Seite 12 MODE D’EMPLOI DESCRIPTION DE PANNEAU ARRIÈRE AVANT Raccordement électrique 5V DC connecteur pour l'alimentation du dispositif. Sortie HDMI Branchez le périphérique de sortie via un câble HDMI à ce port. 3-5) Entrée HDMI Branchez le périphérique source via un câble HDMI à ce port. Entrée MHL Connectez votre smartphone ou votre Tablet PC par MHL (micro USB) fourni à...
  • Seite 13: Branchement Et Utilisation

    MODE D’EMPLOI BRANCHEMENT ET UTILISATION Connectez les sources d'entrée HDMI et la source MHL à l'appareil. (câbles d'entrée en option) Insérez le connecteur CC de l'alimentation électrique 5 V dans l'appareil, puis branchez la fiche CA de l'alimentation électrique dans la prise murale. Mettez l'appareil sous tension.
  • Seite 14 in-akustik GmbH & Co. KG Untermatten 12-14 79282 Ballrechten-Dottingen GERMANY Tel.: +49 (0) 7634-5610-0 Fax.: +49 (0) 7634-5610-80 E-Mail: mailto@in-akustik.de Web: www.in-akustik.de...
