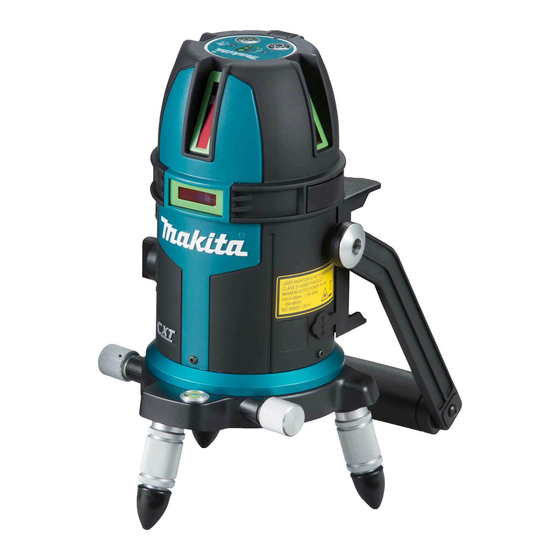

- Seite 1 BETRIEBSANLEITUNG Akku-Kreuzlinienlaser SK312GD SK209GD Vor der Verwendung lesen.
-
Seite 2: Inhaltsverzeichnis
INHALT TECHNISCHE DATEN ----------------------------------------------- 3 Symbole --------------------------------------------------------------------- 4 Vorgesehene Verwendung ---------------------------------------------- 4 Auf Laserstrahlen bezogene Sicherheitsnormen ----------------- 5 Sicherheitserklärung ------------------------------------------------------ 5 Störungsbezogene Sicherheitsnormen ------------------------------ 6 Sicherheitswarnhinweise ------------------------------------------------ 7 BEZEICHNUNGEN VON TEILEN ------------------------------- 14 Optionales Zubehör ----------------------------------------------------- 14 Anbringen und Abnehmen des Akkus ------------------------------ 15 Akkuschutzsystem ------------------------------------------------------ 16 Verwendung des USB-Adapters (optionales Zubehör) -------- 17 Verwendung des Kreuzlinienlasers --------------------------------- 18... -
Seite 3: Technische Daten
±1 mm / 10 m *(vor Versand ab Werk) Laser 2 vertikale 90° ±0,01° Linien Stromversorgung Makita-Akku / USB-Adapter Nennspannung D.C. 10,8 V - D.C. 12V max., Eingang D.C. 5 V Betriebsdauer Bei 3 vertikalen Linien/ Bei 2 vertikalen Linien/... -
Seite 4: Symbole
HINWEIS: Verwenden Sie das Produkt in der folgenden Betriebsumgebung. • Verwendung in Innenräumen • Höhenlage: bis zu 2000 m • Feuchte: maximale relative Feuchte 80 % Temperaturanstieg bis zu 31 °C (87,8° F) linear fallend auf 50 % relative Feuchte bei 40 °C (104 °F) •... -
Seite 5: Auf Laserstrahlen Bezogene Sicherheitsnormen
Auf Laserstrahlen bezogene Sicherheitsnormen Dieses Produkt ist mit den folgenden Normen konform: • IEC 60825-1:2014 LASERSTRAHLUNG NICHT IN DEN STRAHL BLICKEN LASERPRODUKT KLASSE 2 MAXIMALE AUSGANGSLEISTUNG: P=1 mW Wellenlänge: λ=510 ~ 530 nm / 650 ~ 660 nm Impuls: 150 bis 600 ns / 1,5 bis 1,7 MHz ist geregelt bei 60 bis 160 μs / 5 kHz (λ=510 ~ 530 nm) VORSICHT Die Verwendung von anderen Steuerelementen oder Einstellungen als den... -
Seite 6: Störungsbezogene Sicherheitsnormen
Störungsbezogene Sicherheitsnormen • FCC Part15 SubpartB/ICES 003 VORSICHT Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität zuständigen Instanz genehmigt wurden, könnten das Erlöschen der Betriebsberechtigung für diese Ausrüstung bewirken. HINWEIS: Diese Ausrüstung wurde geprüft und als konform mit den Grenzwerten für ein digitales Gerät der Klasse B entsprechend Teil 15 der FCC-Vorschriften befunden. -
Seite 7: Sicherheitswarnhinweise
Sicherheitswarnhinweise WARNUNG Lesen Sie alle mit dem Produkt bereitgestellten Warnhinweise, Anleitungen, Illustrationen und Spezifikationen. Das Nichtbefolgen aller nachfolgend aufgelisteten Anleitungen könnte in Stromschlag, Feuer und/oder schweren Verletzungen resultieren. Bewahren Sie alle Warnhinweise und Anleitungen für die zukünftige Bezugnahme auf. WARNUNG - Lasersicherheit ■... -
Seite 8: Warnung - Elektrische Sicherheit
WARNUNG - Elektrische Sicherheit 1. Vermeiden Sie Körperkontakt mit geerdeten Gegenständen (z. B. Rohre, Kühler, Herde und Kühlschränke). Es besteht erhöhte Stromschlaggefahr, falls Ihr Körper Erdkontakt hat. 2. Setzen Sie das Produkt keinem Regen oder Nässe aus. Wasser, das in das Produkt eindringt, erhöht die Stromschlaggefahr. 3. -
Seite 9: Warnung - Wartung
Das nicht ordnungsgemäße Laden oder Laden außerhalb des vorgeschriebenen Bereichs könnte den Akku beschädigen und die Brandgefahr erhöhen. 8. Verwenden Sie Makita-Akkus nur mit von Makita spezifizierten Produkten. WARNUNG - Wartung 1. Lassen Sie das Produkt nur von qualifizierten Wartungstechnikern und ausschließlich unter Verwendung identischer Ersatzteile warten. -
Seite 10: Warnung - Zusätzliche Sicherheit
Produkt auch nach dem Einschalten des Betriebsschalters nicht funktioniert, nehmen Sie sofort den Akku heraus und beauftragen die Verkaufsstelle oder ein von Makita autorisiertes Servicecenter mit der Untersuchung und Reparatur. 6. Dieses Produkt ist mit den relevanten Normen konform. Modifizieren Sie es nicht und rüsten Sie es nicht nach. -
Seite 11: Vorkehrungen
5. Schütteln Sie dieses Produkt einige Male leicht, falls der Laser nach dem Einschalten der Stromversorgung nicht abgestrahlt wird. Stellen Sie sofort die Arbeit ein und wenden Sie sich an die Verkaufsstelle oder die nächstgelegene Makita-Vertriebsniederlassung, falls der Laser auch nach dem mehrmaligen leichten Schütteln dieses Produkts nicht abgestrahlt wird. -
Seite 12: Wichtige Sicherheitsanweisungen Für Akku
13. Wischen Sie das Produkt mit einem weichen, trockenen Tuch sauber, wenn es verschmutzt ist. Verwenden Sie bei hartnäckigem Schmutz ein mit Wasser angefeuchtetes und gut ausgewrungenes Tuch. Wischen Sie etwaiges Wasser dann nochmals mit einem weichen, trockenen Tuch ab. Verwenden Sie keinen Alkohol, Benzin, Verdünner oder andere flüchtige Lösungsmittel. - Seite 13 Die Verwendung von Nicht-Original-Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden und Beschädigung führen. Außerdem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig. Hinweise zur Aufrechterhaltung der maximalen Akku- Nutzungsdauer 1.
-
Seite 14: Bezeichnungen Von Teilen
Instrument empfohlen. Die Verwendung von anderem Zubehör oder Anbauteilen könnte in einer Verletzungsgefahr resultieren. Verwenden Sie Zubehör oder Anbauteile nur für den angegebenen Zweck. Wenden Sie sich an Ihr örtliches Makita-Servicecenter, falls Sie Hilfestellung für weitere Details bezüglich dieses Zubehörs benötigen. • Makita-Originalakku und -Ladegerät •... -
Seite 15: Anbringen Und Abnehmen Des Akkus
HINWEIS: Einige Artikel in der Liste sind möglicherweise als Standardzubehör im Instrumentenpaket enthalten. Sie können von Land zu Land unterschiedlich sein. Anbringen und Abnehmen des Akkus VORSICHT • Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen des Werkzeugs stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist. -
Seite 16: Akkuschutzsystem
VORSICHT • Schieben Sie den Akku stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sichtbar ist. Anderenfalls kann er aus dem Werkzeug herausfallen und Sie oder umstehende Personen verletzen. • Unterlassen Sie Gewaltanwendung beim Anbringen des Akkus. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet. -
Seite 17: Verwendung Des Usb-Adapters (Optionales Zubehör)
Verwendung des USB-Adapters (optionales Zubehör) 1. Gleichstrombuchse 1. Gleichstrombuch- 2. Gleichstrombuchsenstecker senabdeckung Vergewissern Sie sich, dass das Produkt ausgeschaltet ist und nehmen Sie die Gleichstrombuchsenabdeckung ab. Schließen Sie dann den Gleichstrombuchsenstecker des Stromversorgungskabels an der Gleichstrombuchse an. Schließen Sie den Akku am USB-Adapter an. Schalten Sie den Betriebsschalter am USB-Adapter und dann den Betriebsschalter an diesem Produkt EIN. -
Seite 18: Anmerkung
ANMERKUNG • Der Akku kann nicht mit dem USB-Adapter geladen werden. • Lesen Sie vor der Verwendung des USB-Adapters dessen Gebrauchsanleitung. Verwendung des Kreuzlinienlasers 1. Aufstellen des Kreuzlinienlasers Stellen Sie dieses Produkt auf eine ebene Fläche. Stellen Sie das Stellschraubenbein so ein, dass die Blase in der Dosenlibelle in der Mitte des roten Kreises liegt. -
Seite 19: Betätigen Des Betriebsschalters
2. Betätigen des Betriebsschalters 1. Betriebsschalter [Einschalten] Drehen Sie den Betriebsschalter zur Seite „I/ON“. Der Laserstrahl wird abgestrahlt. Der Laserstrahl wird in dem Modus abgestrahlt, der beim letzten Ausschalten des Produkts aktiv war. [Ausschalten] Drehen Sie den Betriebsschalter zur Seite „O/OFF“. Die Stromversorgung wird ausgeschaltet und das Pendel im Inneren wird verriegelt. -
Seite 20: Auswahl Des Linienstrahlmodus
4. Auswahl des Linienstrahlmodus Wählen Sie den Abstrahlmodus für den Linienstrahl mit dem Linienwahlschalter am Bedienfeld aus. Linienwahlschalter Das Produkt strahlt den Laserstrahl beim Einschalten der Stromversorgung im selben Modus wie beim letzten Ausschalten ab. SK312GD [Schaltschleifensystem] Unterer Punktstrahl Unterer Punktstrahl 20 DEUTSCH... - Seite 21 SK209GD [Schaltschleifensystem] Unterer Punktstrahl Unterer Punktstrahl HINWEIS: Die Höhe des horizontalen Linienstrahls ist mithilfe des Stativs (optionales Zubehör) leicht einstellbar. 1. Feineinstellungsknopf Feineinstellungsmechanismus Die Feineinstellung kann an beiden Seiten durch Drehen des Feineinstellungsknopfs erfolgen. HINWEIS: Zu den Gummifußkappen Verwenden Sie die Gummikappen, um das Verkratzen des Bodens zu verhindern oder wenn der Boden schlüpfrig ist.
-
Seite 22: Prüfen Der Genauigkeit
PRÜFEN DER GENAUIGKEIT ■ Wenden Sie sich an die Verkaufsstelle oder an ein von Makita autorisiertes Servicecenter, falls der Linienlaser während der Prüfung die zulässige Abweichung überschreitet. 1. Prüfen der horizontalen Linie 1. Stellen Sie den Linienlaser in der Nähe der Mitte eines Raums mit ca. 5 m Wandabstand auf. -
Seite 23: Prüfen Des Lotpunktes Und Der Vertikalen Linie
2. Prüfen des Lotpunktes und der vertikalen Linie 1. Bringen Sie das „Lot“ ca. 3 m über dem Boden an der Wand an. 2. Stellen Sie den Linienlaser 3 bis 5 m von der Wand entfernt auf. 3. Stellen Sie die Ausrichtung so ein, dass die Blase in der Dosenlibelle in der Mitte des roten Kreises liegt. -
Seite 24: Prüfen Der Vertikalen 180°-Linie
3. Prüfen der vertikalen 180°-Linie 1. Bringen Sie in der Nähe der Mitte eines Raums mit 4 bis 6 m Wandabstand eine Markierung am Boden an. 2. Schalten Sie den vertikalen Linienstrahl ein. 3. Markieren Sie A in der Nähe der Mitte der vertikalen Laserlinie an der rechten Wand und markieren Sie B in der Nähe der Mitte „vertikalen 90°-Laserlinie“... -
Seite 25: Prüfen Der Vertikalen 90°-Linie
4. Prüfen der vertikalen 90°-Linie 1. Bringen Sie in der Nähe der Mitte eines Raums mit 4 bis 6 m Wandabstand eine Markierung am Boden an. 2. Schalten Sie alle vertikalen Linienstrahlen ein. 3. Markieren Sie A in der Nähe der Mitte der vertikalen Linie an der rechten Wand und markieren Sie B in der Nähe der Mitte „vertikalen 90°-Linie“... - Seite 26 [SK209GD] 1. Bringen Sie in der Nähe der Mitte eines Raums mit 4 bis 6 m Wandabstand eine Markierung am Boden an. 2. Schalten Sie alle vertikalen Linienstrahlen ein. 3. Markieren Sie B und C in der Nähe der Mitte der vorderen und linken Wand. B’...
-
