- Seite 1 OPERATOR'S MANUAL...
- Seite 3 ENGLISH :::::::: ( 1 – 27 ) SPANISH :::::::: ( 29 – 57 ) ITALIAN :::::::: ( 59 – 87 ) FRENCH :::::::: ( 89 – 117 ) GERMAN :::::::: ( 119 – 147 )
- Seite 125 INHALTSVERZEICHNIS EINLEITUNG ------------------------------------------------------------------ EIGENSCHAFTEN ----------------------------------------------------------- SYSTEMVORAUSSETZUNGEN DES COMPUTERS ---------------- ÜBERSICHT BEDIENOBERFLÄCHE ---------------------------------- ÜBERSICHT RÜCKSEITE ------------------------------------------------- SCHALTPLAN ------------------------------------------------------------------ ERLÄUTERUNG DER NAVIGATIONSTASTEN --------------------- INFORMATIONSANZEIGE ------------------------------------------------ BETRIEBSARTEN ------------------------------------------------------------ PRESET ----------------------------------------------------------------- EDITIEREN ----------------------------------------------------------- Pads Editieren ----------------------------------------------- Dreh- und Schieberegler Editieren ------------------------- GLOBAL --------------------------------------------------------------- PROGRAMMWECHSEL -------------------------------------------- SPEZIFIKATIONEN ----------------------------------------------------------...
-
Seite 127: Einleitung
EINLEITUNG Herzlichen Glückwunsch zum Erwerb eines Akai Professional MPD24 USB/MIDI Controllers! Der MPD24 basiert auf dem Konzept der originalen MPC-Serie und ist das beste Gerät zur Rhythmuserzeugung. Er bietet die Flexibilität eines MIDI- Controllers in Verbindung mit dem Gefühl eines Drum Pad. -
Seite 128: Übersicht Bedienoberfläche

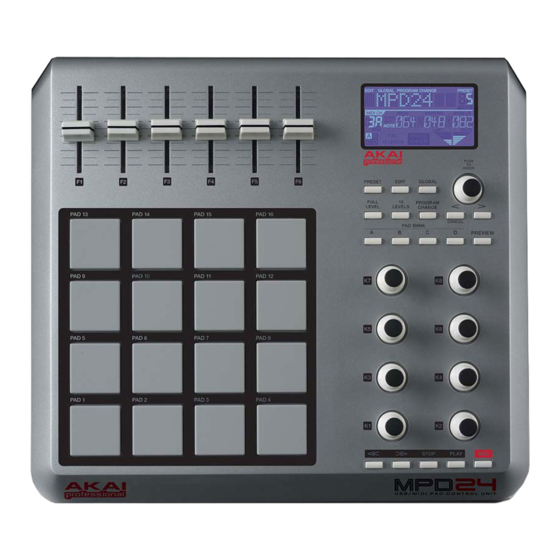

Spiel ermöglicht. NAVIGATION / MENÜANZEIGE Dies ist die LCD-Anzeige zum Navigieren der Menüs, der Datenanzeige und zur Umstellung der Optionen und Parameter des MPD24. NAVIGATIONS- / STEUERUNGSTASTEN Die Haupttasten für Navigation, Programmwechsel, Wechsel der Padreihe, Vorschau und zum Umschalten zwischen den verschiedenen Betriebsarten. -
Seite 129: Übersicht Rückseite
ÜBERSICHT RÜCKSEITE ADAPTERANSCHLUSS Verwenden Sie den Adapter, falls Sie den MPD24 nicht über die USB-Verbindung mit Strom versorgen wollen. KENSINGTON LOCK Diese Verriegelung dient dazu, den MPD24 an einen Tisch oder Oberfläche wegnahmesicher anzubringen. USB-VERBINDUNG Dient zum Anschluss eines herkömmlichen USB-Kabels, welches mit dem USB-Port Ihres Computers verbunden ist. -
Seite 130: Anschlussdiagramm
Schließen Sie ein USB-Kabel von Ihrem Computer an den MPD24 an. Falls Sie ein externes Tongerät verwenden möchten, schließen Sie ein fünfpoliges MIDI-Kabel vom MIDI-OUT Anschluss des MPD24 an den MIDI IN-Anschluss des externen Geräts an. Falls Sie in Ihrem Aufbau ein anderes MIDI-Gerät verwenden möchten, schließen Sie ein fünfpoliges MIDI-Kabel vom MIDI OUT-Anschluss des externen MIDI-Geräts an den MIDI IN-... - Seite 131 Anschluss des MPD24 NETZ ADAPTER (optional) Schließen Sie den 6V-Netzadapter an eine Steckdose an und verbinden Sie diesen mit dem MPD24. Schließen Sie ein fünfpoliges MIDI-Kabel an den MIDI OUT-Anschluss des MPD24 und den MIDI IN-Anschluss eines externen Tongeräts an.
-
Seite 132: Erläuterung Der Navigations/Steuerungstasten
ERLÄUTERUNG DER NAVIGATIONS- /STEUERUNGSTASTEN PRESET Diese Taste ruft den PRESET MODE (PRESET MODUS) ab. Verschiedene voreingestellte Programme können in dieser Betriebsart gewählt und abgerufen werden. EDIT Diese Taste ruft den EDIT MODE (EDIT MODUS) ab, in dieser Betriebsart können die Eigenschaften der Pads, Dreh- und Schieberegler für alle Voreinstellungen verändert werden. - Seite 133 FULL LEVEL Wird die [FULL LEVEL] (FULL LEVEL) Taste aktiviert, spielen die Pads des MPD24 immer mit maximaler Anschlagdynamik (127). In diesem Fall ist es irrelevant, wie stark oder schwach ein Pad angeschlagen wird, der Sound wird immer mit der höchsten Anschlagdynamik (Lautstärke) wiedergegeben.
-
Seite 134: Informationsanzeige
INFORMATIONSANZEIGE Beim Bedienen des MPD24 informiert der LCD-Bildschirm den Bediener darüber, welche Werte und Parameter eingegeben sind und an externe Geräte übertragen werden. Während des Betriebs zeigt der MPD24 verschiedene Informationen an: Informationen über NOTE, AFTERTOUCH (Channel Pressure), CONTROL CHANGE (STEUERUNGSWECHSEL), MIDI MACHINE CONTROL (MMC), und PREVIEW MODE (VORSCHAU). - Seite 135 Umständen nicht sehr präzise. Versuchen Sie, die [PREVIEW] (VORSCHAU) Taste gedrückt zu halten, während Sie die Position des Schiebereglers genau auf die gewünschte Cut-Off-Frequenz einstellen und lassen Sie dann die [PREVIEW] (VORSCHAU) Taste los. Der MPD24 wird sich sofort der neuen Einstellung anpassen.
-
Seite 136: Betriebsarten
BETRIEBSARTEN Der MPD24 kennt vier verschiedene Betriebsarten. Jede Betriebsart kann über die entsprechende Taste des MPD24 gewählt werden. Nachstehend finden Sie Kurzbeschreibungen für alle Betriebsarten: Preset Mode– (Voreinstellungsmodus) In dieser Betriebsart können Sie Voreinstellungen abrufen, abspeichern und kopieren. Bei einer Voreinstellung handelt es sich um eine Serie von Informationen darüber, wie sich verschiedene... -
Seite 137: Preset
MPD24 jedes Mal neu programmieren zu müssen. Der MPD24 bietet verschiedene Voreinstellungsreihen, welche abgerufen und bearbeitet werden können. Beim Einschalten des MPD24 begibt sich dieser automatisch in PRESET MODE (VOREINSTELLUNGSMODUS) und auf der Anzeige erscheint Preset 1. Diese Betriebsart kann auch durch Drücken der Taste [PRESET] (VOREINSTELLUNG) aufgerufen werden. -
Seite 138: Voreinstellung Speichern/Kopieren
Seite 2 – Voreinstellung Speichern/Kopieren Im PRESET MODE (VOREINSTELLUNGSMODUS) können Sie auch Voreinstellungen auf neue Speicherplätze abspeichern oder kopieren. Damit können Sie alle Änderungen, die Sie für eine Voreinstellung im EDIT MODE (EDITIERMODUS) gemacht haben, abspeichern. Falls Sie die Voreinstellung auf den gleichen Speicherplatz (gleiche Voreinstellungsnummer) abspeichern, zeigt der Bestimmung Bildschirm ‘SAVE TO’... -
Seite 139: Editieren
EDIT MODE Der EDIT MODE (EDITIERMODUS) wird durch die Taste [EDIT] (EDIT) abgerufen. Im EDIT MODE (EDITIERMODUS) können die Parameter der Pads, Dreh- und Schieberegler verändert werden. Mit dieser Betriebsart kann der Controller voll Ihren Bedürfnissen und dem gewünschten Effekt angepasst werden. Die verschiedenen Parameter, welche verändert werden können sind in der Anzeige auf drei verschiedenen Seiten angeordnet und untenstehend beschrieben. -
Seite 140: Pads Editieren
Pads Editieren Die Pads des MPD24 können bei Anschlagen entweder zur Übertragung von Note oder Programmwechsel eingestellt werden. Vom Werk her sind die Pads auf Note eingestellt, was bedeutet, dass ein Pad beim Anschlagen ein Note Ein/Aus Signal erzeugen wird, um Töne zu hervorzubringen. -
Seite 141: Ein Hinweis Zu Midi Common Channel (Cc)
AUSWAHL EINES PAD EVENT: Über Taste [EDIT] (EDIT) in EDIT MODE (EDITIERMODUS) gehen. Zum Editieren gewünschtes Pad drücken. Auf Seite 1, über Drehregler [VALUE] (WERT) ‘NOTE’ (NOTE) oder ‘PROG CHANGE’ (Programmwechsel) (Program Change) als Event wählen. Mit [ENTER] (ENTER) auf Seite 2 gehen. Abhängig von der Event-Auswahl auf Seite1 ändern sich die Parameteroptionen auf Seite 2. - Seite 142 Mit der Taste [ > ] wird das nächste Feld angewählt. Hinweis: Wird das Gerät nicht über den USB-Port betrieben, übertragen nur Pads, welche Port A zugeordnet sind, MIDI-Daten über den fünfpoligen MIDI-Port auf der Rückseite des MPD24. Feld Note Dieses Feld dient zur Einstellung der MIDI-Notennummer, welche das Pad überträgt, wenn es angeschlagen wird.
- Seite 143 PROGRAMMWECHSEL– PARAMETER Feld MIDI-Kanal Programmwechselsignale können auf einem von zwei MIDI-Ports, A oder B und auf einem von 16 MIDI-Kanälen auf jedem Port (z. B. A7) übermittelt werden. Sie können den Programmwechsel auch dem MIDI Common Channel zuordnen. Feld MIDI- Port/Kanal Mit den Tasten [ <...
-
Seite 144: Dreh- Und Schieberegler Editieren
Dreh- und Schieberegler Editieren Die Dreh- und Schieberegler des MPD24 sind Controller, welche eingestellt werden können, Informationen für Steuerungswechsel oder Aftertouch zu übermitteln. Vom Werk aus übermitteln die Dreh- und Schieberegler bei Betätigung Steuerungswechselinformationen. Was ist Steuerungswechsel? Steuerungswechsel bezieht sich auf die Verwendung von MIDI Continuous Controller-Daten. -
Seite 145: Steuerungswechsel - Parameter
Hinweis: Wird das Gerät nicht über den USB-Port betrieben, übertragen nur Dreh- und Schieberegler, welche Port A zugordnet sind, MIDI-Daten über den fünfpoligen MIDI-Port auf der Rückseite des MPD24. Feld Steuerungswechsel Dieses Feld dient zur Einstellung der Steuerungswechselnummer, die der Dreh- oder Schieberegler bei Betätigung überträgt. - Seite 146 Bei manchen Anwendungen möchten Sie vielleicht die Dreh- und Schieberegler als Aftertouch-Steuerung einsetzen. In dieser Situation übermittelt der Dreh- oder Schieberegler Aftertouch-Informationen, welche z. B. dazu benutzt werden kann, das Vibrato eines Geräts, welche vom MPD24 gesteuert wird, einzustellen. AFTERTOUCH – PARAMETER Feld Minimalbereich Dieses Feld dient zur Bestimmung des Mindestwerts, welcher durch Aftertouch übertragen wird.
-
Seite 147: Global
GLOBAL (ALLGEMEINER) MODUS Die GLOBAL MODE (ALLGEMEINER MODUS) wird über die Taste [GLOBAL] (GLOBAL) aktiviert. In dieser Betriebsart können Sie allgemeine Signale senden und generelle Änderungen zur Art und Weise, wie Ihr MPD24 funktioniert, vornehmen, einschließlich: KILL MIDI Seite 1... - Seite 148 MIDI COMMON CHANNEL - Seite 2 Sie können den MIDI Common Channel einem beliebigen MIDI-Kanal zuordnen. Alle Pads, Dreh- und Schieberegler, welche dem MIDI Common Channel (C) zugeordnet sind, werden MIDI-Daten auf der gewählten Kanalnummer übermitteln. Während in GLOBAL MODE (ALLGEMEINER MODUS), mit Taste [ >...
- Seite 149 Verhältnis zwischen der Eingangs- /Ausgangsdynamik, welche diesen Verlauf beeinflusst. Diese Funktion ist dazu gedacht, Ihnen bei der Anpassung des MPD24 auf Ihren ganz persönlichen Spielstil zu helfen und kann darüber hinaus Ihrer Performance Ausdrucksfähigkeit und bessere Verlaufskurve für...
-
Seite 150: Sysex-Übertragung Zum Mpd24
Presets über den MIDI/USB Port als SysEx zu senden. SysEx-Übertragung zum MPD24 Sie können Preset Daten auch von einer externen Quelle in die MPD24 laden. Dazu „spielen“ Sie dort eine SysEx-Datei zur MPD24 ab. Es gibt eine Reihe von kostenlos im Internet verfügbaren SysEx- Übertragungsprogrammen. -
Seite 151: Programmwechsel
übermitteln, welche diese zu einem Programmwechsel veranlassen. Damit können Sie einem mit Hardware oder Software betriebenen Gerät mitteilen, welchen Sound zu spielen. Falls Ihr MPD24 z. B. ein Rockschlagzeugset auf Ihrer DAW oder einem externen Gerät steuert, können Sie mit einem Program Change (Programmwechsel) Befehl leicht zu einem elektronischen Schlagzeugset überwechseln. - Seite 152 PROG CHANGE (Programmwechsel) PROG CHANGE ermöglicht es, ein gewöhnliches Signal zum Programmwechsel zu übermitteln. Mit dem Drehregler [VALUE] (VALUE) PROG CHANGE auswählen. [ENTER] (ENTER) drücken, um die nächste Seite mit Parametern zu sehen. Die Programmnummer kann über den Drehregler [VALUE] (VALUE) gewählt werden (1...127).
-
Seite 153: Spezifikationen
SPEZIFIKATIONEN ALLGEMEIN Spezielles LCD mit Anzeige Hintergrundbeleuchtung 318mm x 283mm x 50mm (68mm Abmessungen (Breite x Tiefe x Höhe) MAX) Gewicht 2,18 kg ~200mA, 5V DC über USB Netzversorgung ~500mA, 6V DC über externen Adaptor (MP6-1) Anzahl Voreinstellungen MIDI-Ausgänge über USB 48 (16 Kanäle x 3 Ports) MIDI-Ausgänge über 5-poliges MIDI 16 (anschlagdynamisch und...
