LOOP TYP 2 MONTAGEANLEITUNG
®

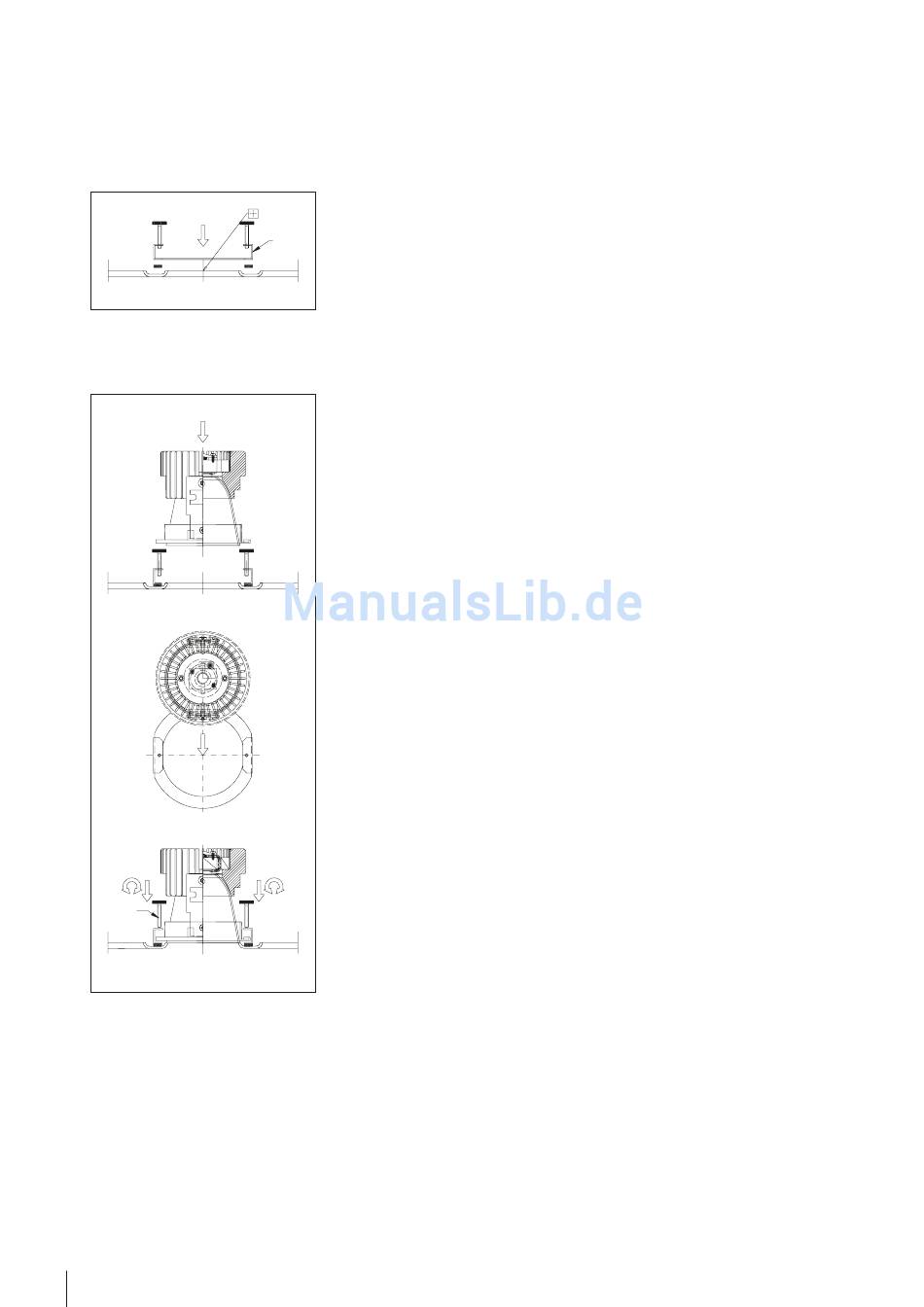

Rückseite des LOOP Elements. Adap-
®
ter gut andrücken.
Z-Nr. M-Pun J080-013-Z001
6. PUNTEO -J80 seitlich in den Adapter
®
einschieben und über dem Loch zen-
triert positionieren. Anschließend das
LED-Downlight werkzeuglos mit den
Rändelschrauben fixieren.
Rändel-
schraube
Rändel-
schraube
Z-Nr. M-Pun J080-013-Z001
7. Verbinden der Vorschaltgeräte/Treiber
über Stecker. Ist ein System ohne Ste-
cker, ist die Verdrahtung nur durch
einen zugelassenen Elektriker vorzu-
nehmen.
8. Vor Abnahme die Elemente sauber
ausrichten, sofern Sie durch andere
Gewerke verschoben wurden.
DEMONTAGE DECKENPLATTEN
1. Saubere Baumwollhandschuhe tra-
gen.
2. Senkkopfschrauben lösen und LOOP
6 © durlum GmbH | www.durlum.com | Maß- und Konstruktionsänderungen bleiben vorbehalten. Irrtümer vorbehalten. Alle Rechte vorbehalten. | Stand: 28.07.2014
Elemente mit der Hand sichern. Ele-
ment nach unten absenken.
3. Deckenplatte ablegen und gegen Be-
schädigung geschützt lagern.
Adapter
Adapter
-
®
