durlum LOOP TYP 2 Montageanleitung Seite 5
ABKÜRZUNGEN
AH: Abstand der Abhänger in Achsrichtung
des Primärprofils
AP: Abstand der Primärprofile
AS: Abstand der Sekundärprofile
HÄNGERABSTAND ETC.
Die nachstehende Empfehlung für die Ab-
stände der Primärprofile und der Abhän-
gepunkte bezieht sich nur auf Standardde-
cken im Innenbereich ohne Zusatzlasten.
Abstand der Primärprofile AP
nach EN 13964:
• Klasse 1: <1 000 mm
• Klasse 2: <1 200 mm
Abstand der Sekundärprofile AS
nach EN 13964:
Abhängig von der Indexstanzung im LOOP
Element
Abstand der Abhängepunkte AH:
Der Abstand der Abhängepunkte AH rich-
tet sich nach der jeweiligen Plattenlänge.
Der Rostwinkel dient hauptsächlich der
Queraussteifung.
Die maximal in den Abhängepunkt ein-
zuleitende Kraft darf 200 N betragen. Die
entsprechenden Abhängeteile und Dübel
sind zu berücksichtigen.
Kann im Vorfeld nicht festgelegt werden,
wo die Sekundärprofile verlaufen, sind fol-
gende Abstände der Abhängepunkte AH
zu wählen:
• Klasse 1: <1 000 mm
• Klasse 2: <1 200 mm
Tragfähigkeit der Abhängepunkte
[Zuglasten]:
• Höchstlast je Noniusabhänger: 200 N
• Höchstlast je Gewindestab M6: 500 N
• Andere Lasten müssen statisch nachge-
wiesen werden.
Beanspruchungsklasse nach EN 13964:
Beanspruchungsklasse A nach Tabelle 7
ZU BEACHTEN
• Es sind nur amtlich zugelassene Dübel zu
verwenden.
• Der Befestigungsgrund muss statisch ge-
eignet sein. Er muss die Kräfte, die in das
Bauwerk eingeleitet werden, sicher auf-
nehmen können [Dübellasten].
MONTAGE UNTERKONSTRUKTION
Montage Wandanschluss
Der Regelabstand für die Befestigung der
Randwinkel beträgt maximal 500 mm. Je
© durlum GmbH | www.durlum.com | Maß- und Konstruktionsänderungen bleiben vorbehalten. Irrtümer vorbehalten. Alle Rechte vorbehalten. | Stand: 28.07.2014
MONTAGEANLEITUNG LOOP
nach Zusatzlasten, Wandbeschaffenheit
und Sonderanforderungen ist der Regelab-
stand geringer.
1.
Vorgegebene Deckenhöhe ausnivel-
lieren und aufreißen.
2.
Oberkante Randwinkel aufreißen.
3.
Bohrstelle markieren.
4.
Dübelloch bohren.
5.
Randwinkel mit Dübel befestigen.
6.
Die Ecken der Randwinkelprofile sind
sauber auf Gehrung zu schneiden.
Montage Primärprofil [U 1040]
7.
Achsraster für Primärprofile und Sekun-
därprofile aufreißen.
8.
Abhängepunkte festlegen.
8.1.
Der Abhänger des Primärprofils
sollte so nah wie möglich am
Kreuzungspunkt Primärprofil-Se-
kundärprofil montiert werden.
Maximal 200 mm Abstand zwi-
schen Abhänger und Sekundär-
-
profil.
®
8.2. Am Stoß der Primärprofile dürfen
keine Moduladapter [Kreuzver-
binder] montiert werden.
8.3. Mindestens 400 mm Abstand zu
einem Stoß der Primärprofile.
8.4. Der maximale Abstand eines Ab-
hängepunktes von der Wand be-
trägt 500 mm.
9.
Dübelloch bohren.
10. Noniusoberteil U 1300 oder Gewin-
destab M6 mit Dübel nach Hersteller-
vorschrift montieren.
11. Rostwinkel U 1040 auf benötigte Länge
zuschneiden.
12. Noniusunterteil U 1370 an den Ab-
hängepunkten mit selbstsichernder
Schraubverbindung M6 befestigen.
13. Rostwinkel U 1040 horizontal, vertikal
und fluchtend für die vorgegebene
Deckenhöhe ausrichten.
14. Noniusunterteil U 1370 mit zwei Nonius-
Sicherungsstiften U 1372 an den No-
niusoberteilen befestigen. Bei Einsatz
der Gewindestababhängung wird der
Gewindestab durch den horizontalen
Schenkel des Rostwinkels geführt und
mit selbstsichernder Schraubverbin-
dung M6 drucksteif befestigt.
15. Am Stoß der Rostwinkel wird der Rost-
winkelverbinder U 1041 mit selbstsi-
chernder Schraubverbindung M6 be-
festigt. Die Längsverbindungen der Pro-
file gegeneinander versetzt anordnen.
16. Bei der Höhenjustierung sind die zulässi-
gen Höhentoleranzen nach EN 13964 zu
beachten, gegebenenfalls nachjustieren.
17. Die Primärprofile sind mindestens an ei-
ner Seite über den Wandanker U 1042
an die Wand anzubinden, damit ein
Verschieben in axialer Richtung aus-
geschlossen ist.
Montage Sekundärprofil [C41-LOOP]
18. Vorgegebene Achsraster für die Se-
kundärprofile an den Rostwinkelprofi-
len aufreißen.
®
19. C-Profil C41-LOOP auf die benötigte
Länge zuschneiden.
20. C-Profil ausrichten und mit dem Rost-
winkeladapter U 1043 A mit Schraube,
Mutter und Unterlegscheibe an den
Rostwinkeln U 1040 montieren.
21. Längsverbinder C41-LVB mittig über
den Stoß der C-Profile C41-LOOP aus-
richten und mit Bohrschrauben befesti-
gen. Erforderliche Längsverbindungen
sollen gegeneinander versetzt ange-
bracht werden.
22. LOOP-Adapter auf C-Profil auffädeln.
MONTAGE DECKENPLATTEN
1.
Saubere Baumwollhandschuhe tragen.
2.
Schutzfolie der Deckenplatten entfer-
nen, falls vorhanden.
3.
LOOP
-Element an LOOP-Adaptern mit
®
Senkkopfschraube befestigen.
4.
Fuge auf Planität und einheitliche
Breite
kontrollieren
und
schiebend ausrichten. Die Stöße der
LOOP
-Decke werden horizontal durch
®
drücken oder ziehen an das Nachbar-
element angeglichen.
5.
Im Randbereich die Elemente bauseits
mit Stichsäge oder Flex anpassen, ent-
graten und gegen Korrosion schützen.
Es sind mindestens 3 bzw. 4 Abhänge-
punkte pro Element notwendig. Die
Auskragung darf maximal 300 mm be-
tragen. Ansonsten ist zusätzlich zu boh-
ren und senken.
6.
Passelemente montieren und ausrich-
ten wie unter Punkt 4 beschrieben.
EINBAU LEUCHTEN
1.

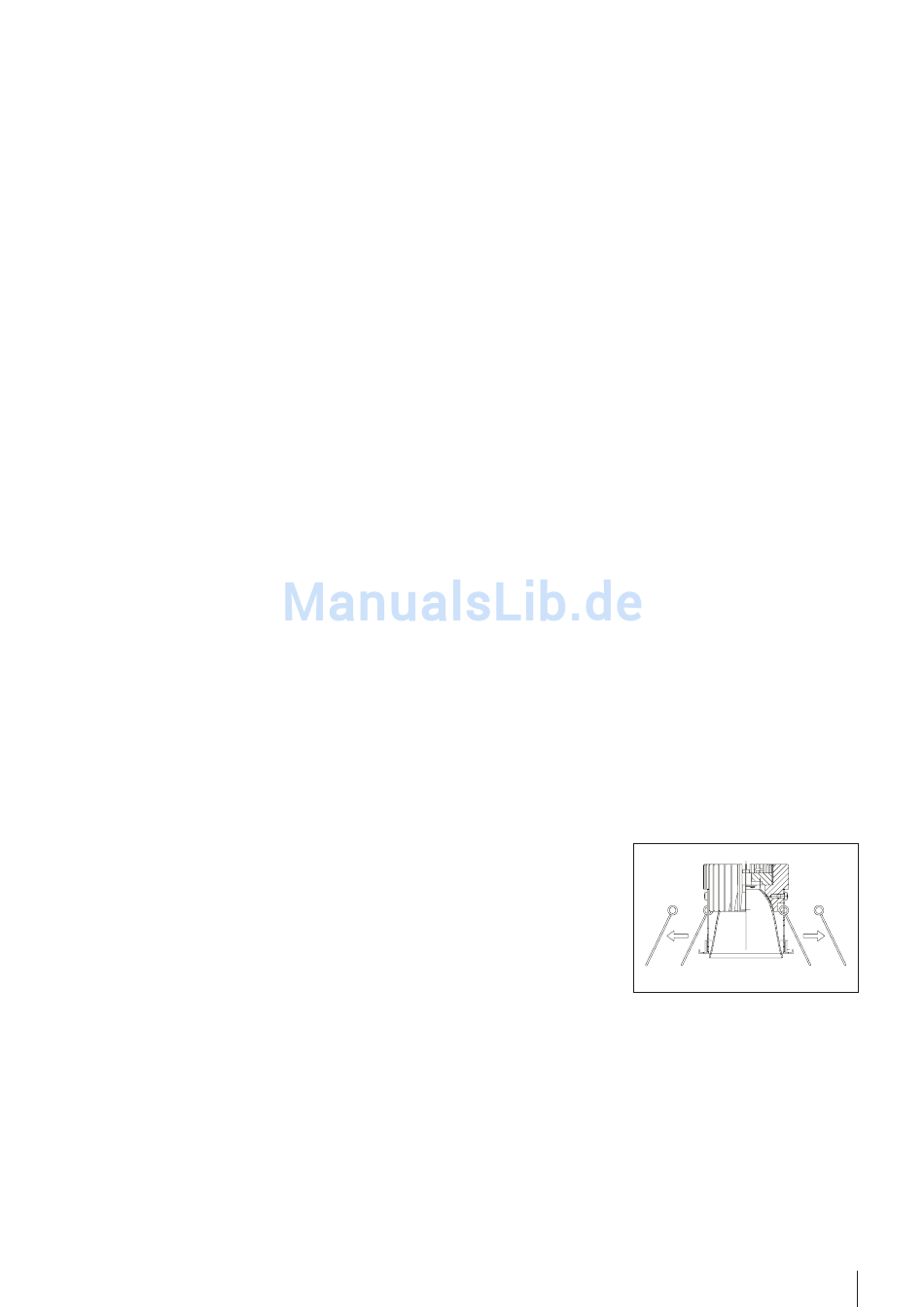

Die beiden Federn des PUNTEO
LED-Downlights entfernen.
Z-Nr. M-Pun J080-013-Z001
2.
Für den Einbau der PUNTEO
Downlights ist ein Anschlussadapter
notwendig, der von hinten auf das
Element geklebt wird. Achtung: Im Be-
reich der Sekundärprofile kann keine
Leuchte angebracht werden!
3.
Vorschaltgeräte/Treiber in Decken-
hohlraum montieren, evtl. auf U 1040.
4.
Elektrischen Anschluss des Treibers vor-
nehmen. Achtung: nur durch zugelas-
senen Elektriker!
5.
Das Papier auf dem Klebeband des
LOOP
-Adapters PUN J080-013-Z001
®
entfernen. Anschließend positionieren
und montieren des Adapters auf der
TYP 2
Elemente
-J80
®
-J80 LED-
®
Adapter
5
