durlum LOOP TYP 2 Montageanleitung Seite 4

LOOP TYP 2 MONTAGEANLEITUNG
®
1
U 1040
U 1043 A
LOOP

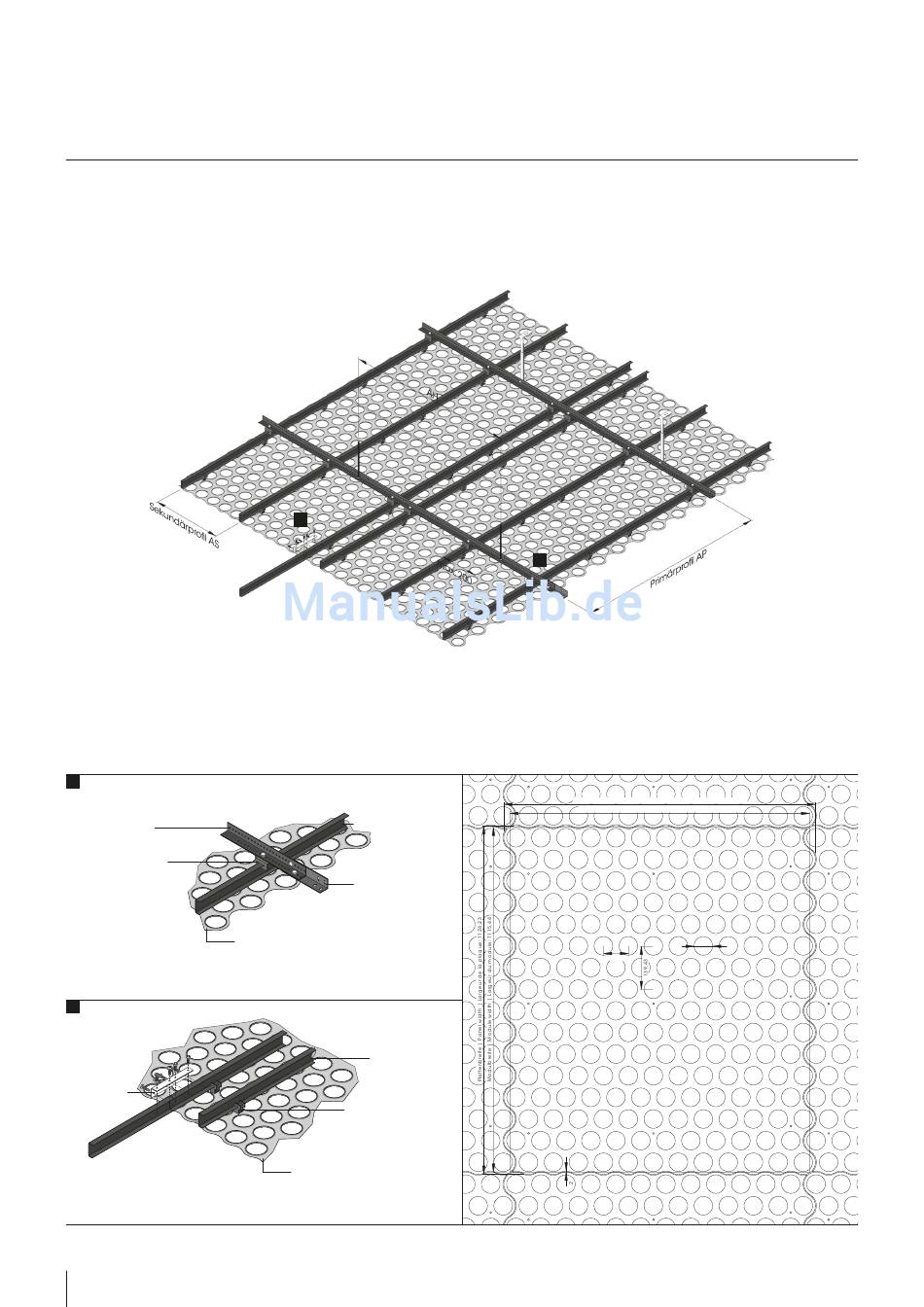

Rostwinkel mit Längsverbinder und Adapter für C-Profil
2
C41-LVB
C-Profil mit Adapter für die Montage des Deckenelements
4 © durlum GmbH | www.durlum.com | Maß- und Konstruktionsänderungen bleiben vorbehalten. Irrtümer vorbehalten. Alle Rechte vorbehalten. | Stand: 28.07.2014
2
C41-LOOP
U 1041
-Element
®
C41-LOOP
LOOP-Adapter
LOOP -Element
®
Alu t = 2 mm
1
Plattenlänge | Panel length | Longueur de la plaque: 1004,25
Modullänge | Module length | Longueur du module: 966
Ø 60
80,5
