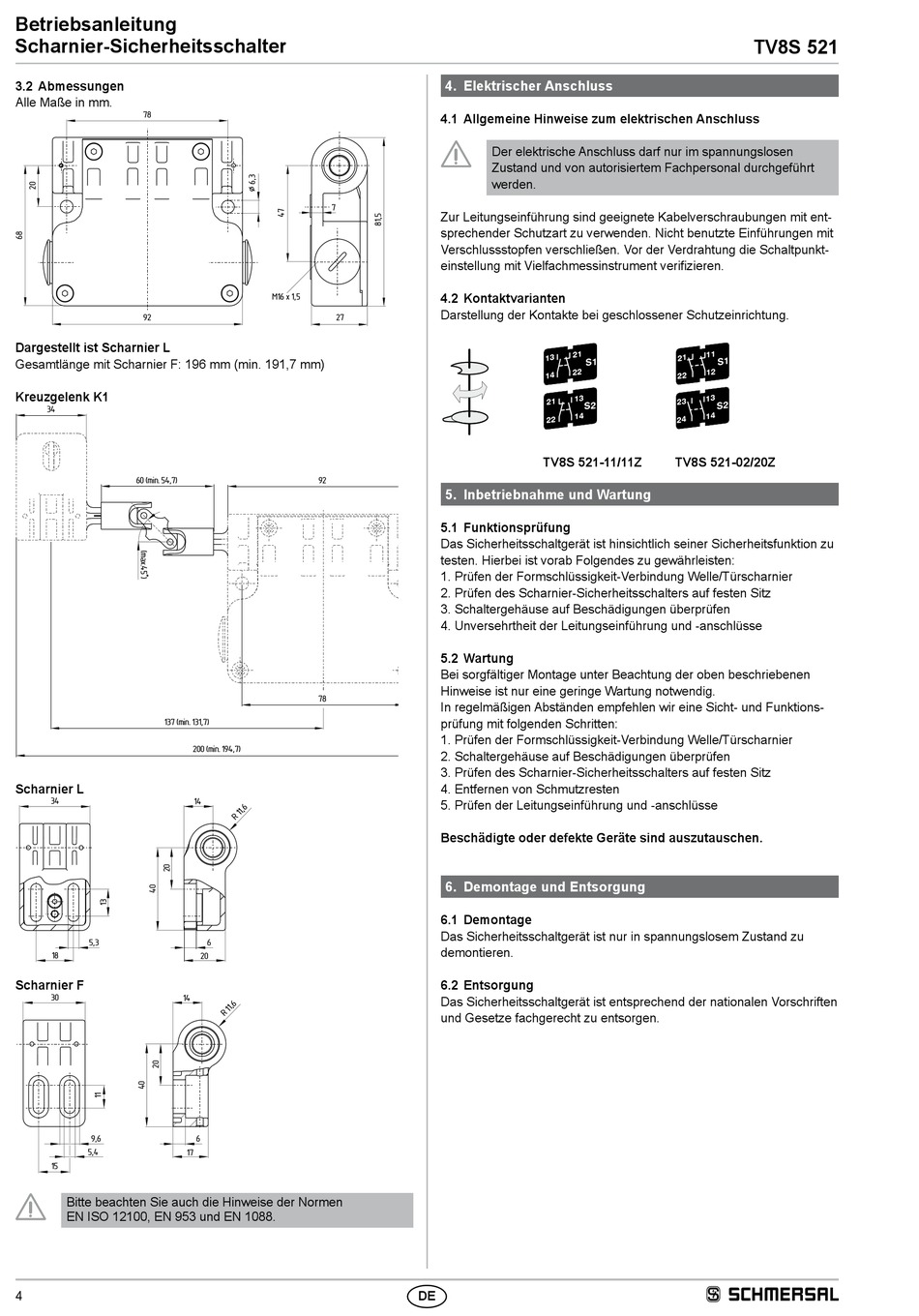

Betriebsanleitung
Scharnier-Sicherheitsschalter
3.2 Abmessungen
Alle Maße in mm.
78
92
Dargestellt ist Scharnier L
Gesamtlänge mit Scharnier F: 196 mm (min. 191,7 mm)
Kreuzgelenk K1
Scharnier L
34
5,3
18
Scharnier F
30
14
9,6
5,4
17
15
Bitte beachten Sie auch die Hinweise der Normen
EN ISO 12100, EN 953 und EN 1088.
4
7
M16 x 1,5
27
14
6
20
6
4. Elektrischer Anschluss
4.1 Allgemeine Hinweise zum elektrischen Anschluss
Der elektrische Anschluss darf nur im spannungslosen
Zustand und von autorisiertem Fachpersonal durchgeführt
werden.
Zur Leitungseinführung sind geeignete Kabelverschraubungen mit ent-
sprechender Schutzart zu verwenden. Nicht benutzte Einführungen mit
Verschlussstopfen verschließen. Vor der Verdrahtung die Schaltpunkt-
einstellung mit Vielfachmessinstrument verifizieren.
4.2 Kontaktvarianten
Darstellung der Kontakte bei geschlossener Schutzeinrichtung.
2 1
1 3
S 1
2 2
1 4
1 3
2 1
S 2
1 4
2 2
TV8S 521-11/11Z
5. Inbetriebnahme und Wartung
5.1 Funktionsprüfung
Das Sicherheitsschaltgerät ist hinsichtlich seiner Sicherheitsfunktion zu
testen. Hierbei ist vorab Folgendes zu gewährleisten:
1. Prüfen der Formschlüssigkeit-Verbindung Welle/Türscharnier
2. Prüfen des Scharnier-Sicherheitsschalters auf festen Sitz
3. Schaltergehäuse auf Beschädigungen überprüfen
4. Unversehrtheit der Leitungseinführung und -anschlüsse
5.2 Wartung
Bei sorgfältiger Montage unter Beachtung der oben beschriebenen
Hinweise ist nur eine geringe Wartung notwendig.
In regelmäßigen Abständen empfehlen wir eine Sicht- und Funktions-
prüfung mit folgenden Schritten:
1. Prüfen der Formschlüssigkeit-Verbindung Welle/Türscharnier
2. Schaltergehäuse auf Beschädigungen überprüfen
3. Prüfen des Scharnier-Sicherheitsschalters auf festen Sitz
4. Entfernen von Schmutzresten
5. Prüfen der Leitungseinführung und -anschlüsse
Beschädigte oder defekte Geräte sind auszutauschen.
6. Demontage und Entsorgung
6.1 Demontage
Das Sicherheitsschaltgerät ist nur in spannungslosem Zustand zu
demontieren.
6.2 Entsorgung
Das Sicherheitsschaltgerät ist entsprechend der nationalen Vorschriften
und Gesetze fachgerecht zu entsorgen.
DE
TV8S 521
1 1
2 1
S 1
1 2
2 2
1 3
2 3
S 2
1 4
2 4
TV8S 521-02/20Z
