Betriebsanleitung
Scharnier-Sicherheitsschalter

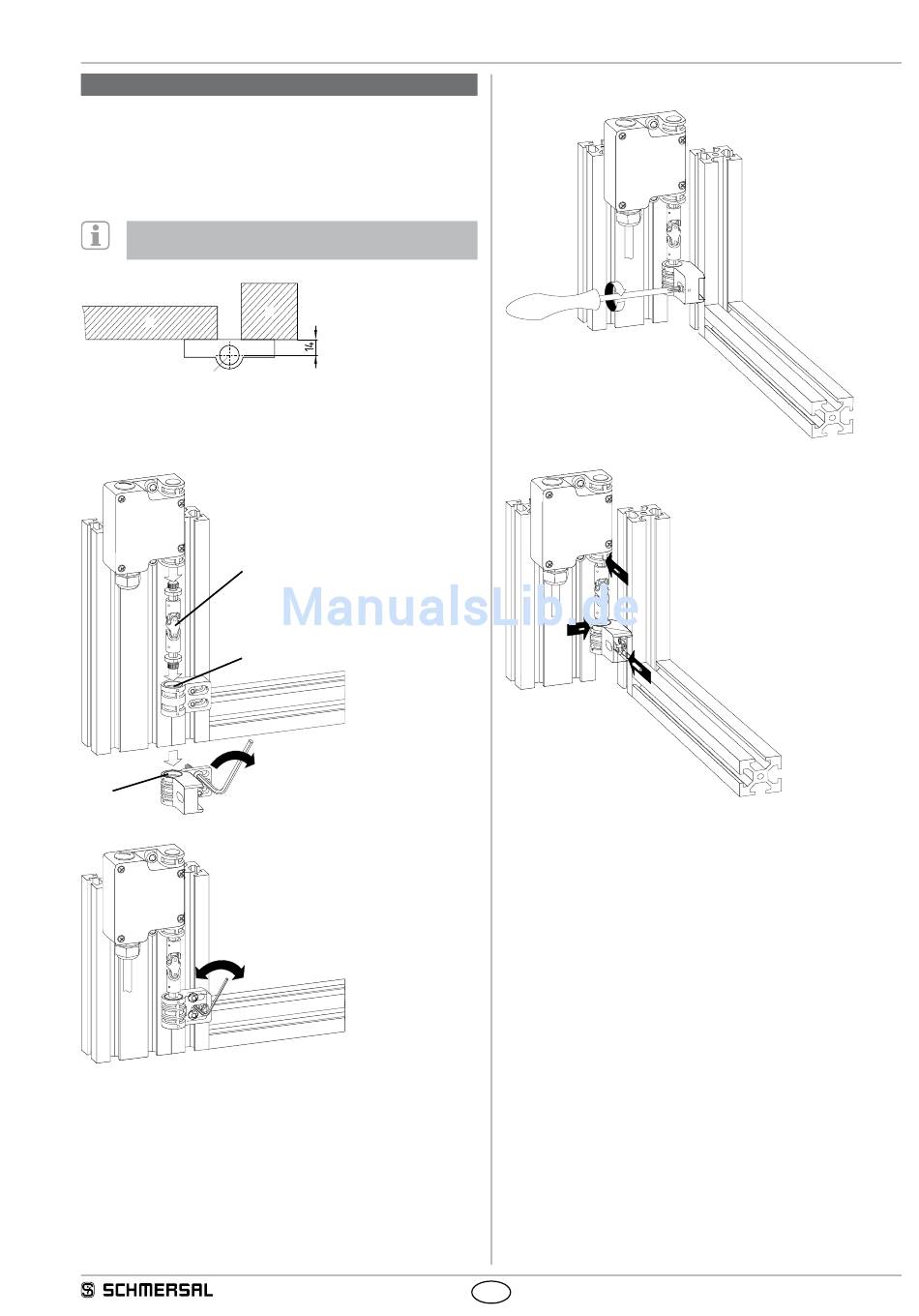

3. Montage
3.1 Allgemeine Montagehinweise
Die Gebrauchslage ist beliebig. Den Scharnierschalter und das Scharnier
sind so zu montieren, dass der Scharnierschalter und das Scharnier mit
dem Kreuzgelenk in einer Flucht liegen (optimale Einstellung mittels Durch-
gangsprüfer vornehmen). Anschließend ist das Kreuzglenk in Schalter und
Scharnier mit den beiliegenden Spiralspannstiften zu fixieren.
Der Abstand von der Tür zum Türscharniermittelpunkt
muss 14 mm betragen.
A
C
A = Schutztür
B = Türpfosten
C = Türscharnier
Montage
Kreuzgelenk K1
Scharnier F
Scharnier L
1
Schaltpunkt einstellen (Scharnier L)
B
2
3
verstiften
DE
TV8S 521
3
