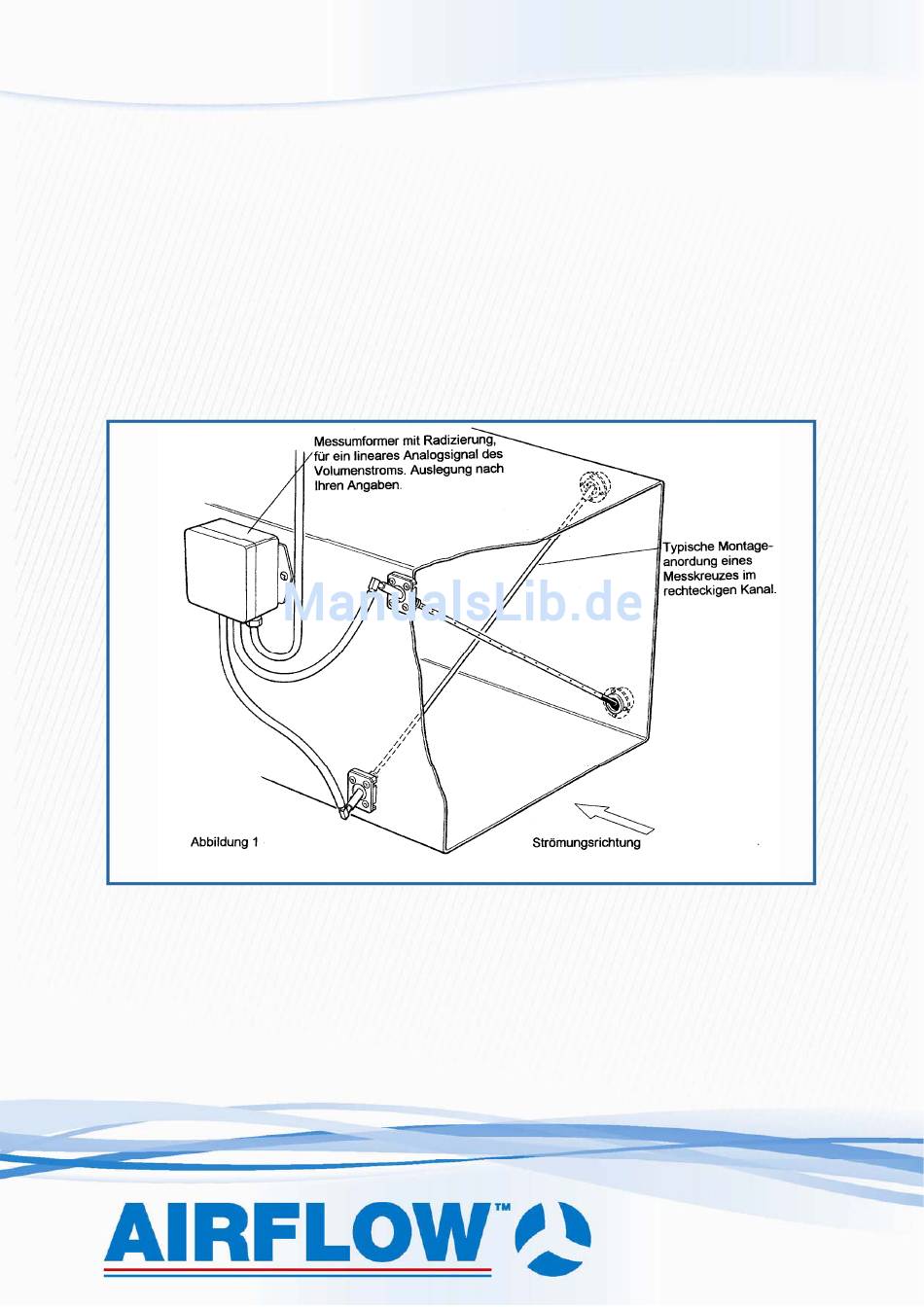

- Seite 1 X8 und X16 Bedienungsanleitung Volumenstrom-Messkreuze Modell X8 und X16...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung X8 und X16 Inhalt 1. Funktionsweise ..............3 2. Konstruktion................. 3 3. Anwendungsmöglichkeiten ..........3 4. Positionierung ..............4 5. Installation ................4 6. Instrumentierung ..............7 7. Signalauswertung ..............8 7.1. Strömungsgeschwindigkeit und Volumenstrom........8 7.2. Verstärkungsfaktor ................8 7.3. -
Seite 3: Funktionsweise
Drücken repräsentiert das Druckdifferenzsignal, welches in Relation zur vorhandenen Geschwindigkeit bzw. dem Volumenstrom steht. In Relation zum dynamischen Druckanteil ist dieses Signal um den Faktor 2,0 stärker. Bitte beachten Sie: mit den AIRFLOW-Messkreuzen kann nicht der statische Systemdruck gemessen werden! Konstruktion Die Messkreuzrohre bestehen aus Edelstahl, außerdem wird PVC, Polyurethan,... -
Seite 4: Positionierung
Bedienungsanleitung X8 und X16 Positionierung AIRFLOW Messkreuze sind in geraden Kanalstücken und im rechten Winkel zur Kanalachse zu montieren. Folgende Hinweise sind zu beachten: 1. Halten Sie Abstand von mindestens 5 D zu Bögen (r = 1D) strömungsaufwärts und kleineren Störstellen. - Seite 5 Blechschrauben 3 x 13 1. Legen Sie den geeigneten Einbauort gemäß Absatz 4 fest. 2. Die AIRFLOW Messkreuze sind zum Einbau in die "kürzeren" Luftkanalseiten vorgesehen. Markieren Sie den Kanal gemäß den Maßen nach Abbildung 3, kleben die selbstklebenden Bohrschablonen auf die entsprechenden Stellen und bohren die notwendigen Löcher.
- Seite 6 Bedienungsanleitung X8 und X16 Abbildung 3 – Anordnung der Bohrungen (Maße in mm) Abbildung 4 – Einsetzen der Rohre Abbildung 5 – Anpassen der Druckrohrlänge...
-
Seite 7: Instrumentierung
Abbildung 6 – Anordnung der Endabdeckungen Abbildung 7 – Detail Adapter mit Kniestück Instrumentierung Die AIRFLOW Messkreuze sind kein komplettes Messsystem. Zur Vervollständigung der Anlage ist noch eine nachgeordnete Messtechnik notwendig. 1. Für gelegentliche Überprüfungen sind die transportablen Handmessgeräte aus dem AIRFLOW Messgeräteprogramm nützlich. -
Seite 8: Signalauswertung
Bedienungsanleitung X8 und X16 Signalauswertung Da die AIRFLOW Messkreuze als Bausatz geliefert werden und anwenderseitig auf Länge gebracht werden, ist es nur möglich, eine typische Strömungsgeschwindigkeitskurve dem Messkreuz beizulegen. Mit Hilfe dieser Kurve ist es möglich, die Luftgeschwindigkeit bzw. den Volumenstrom gemäß den in Tabelle 10 dargestellten Toleranzen zu bestimmen unter der Voraussetzung, dass die Empfehlungen aus Absatz 4 eingehalten werden. -
Seite 9: Druckverluste
Bedienungsanleitung X8 und X16 Formel 4 - und wenn man Änderungen A = Querschnitt des Kanals in m der Luftdichte berücksichtigt Druckverlust-Faktor Δ × × ρ Δp ⇒ × 1 291 Formel 5 - Volumenstrom Δ ⇒ × & V ×... -
Seite 10: Leistungskurven
Staurohres, um mit einer Netzmessung den durchschnittlichen dynamischen Druck und somit die tatsächliche Strömungsge-schwindigkeit festzustellen. 1. Installieren Sie das AIRFLOW Messkreuz wie in Absatz 6 beschrieben und verbinden Sie es mit einem Manometer oder Messumformer passenden Messbereichs. -
Seite 11: Genauigkeit Und Reproduzierbarkeit Der Messwerte
Bedienungsanleitung X8 und X16 Genauigkeit und Reproduzierbarkeit der Messwerte Nach der folgenden Tabelle können Sie die zu erwartenden Fehlertoleranzen durch Systemeinflüsse und die Mindestabstände von Systemhindernissen beurteilen: Hindernis: Abstand für Toleranz ca. ±10 % ca. ±15 % rechtwinkliges Kniestück 10 D 3,5 D Bogen (R = <1 D) - Seite 12 Airflow Lufttechnik GmbH Kleine Heeg 21 53359 Rheinbach Telefon: 02226/9205-0 Fax: 02226/9205-11 info@airflow.de www.airflow.de...
