Lang R-therm R 33 Montage- Und Gebrauchsanweisung

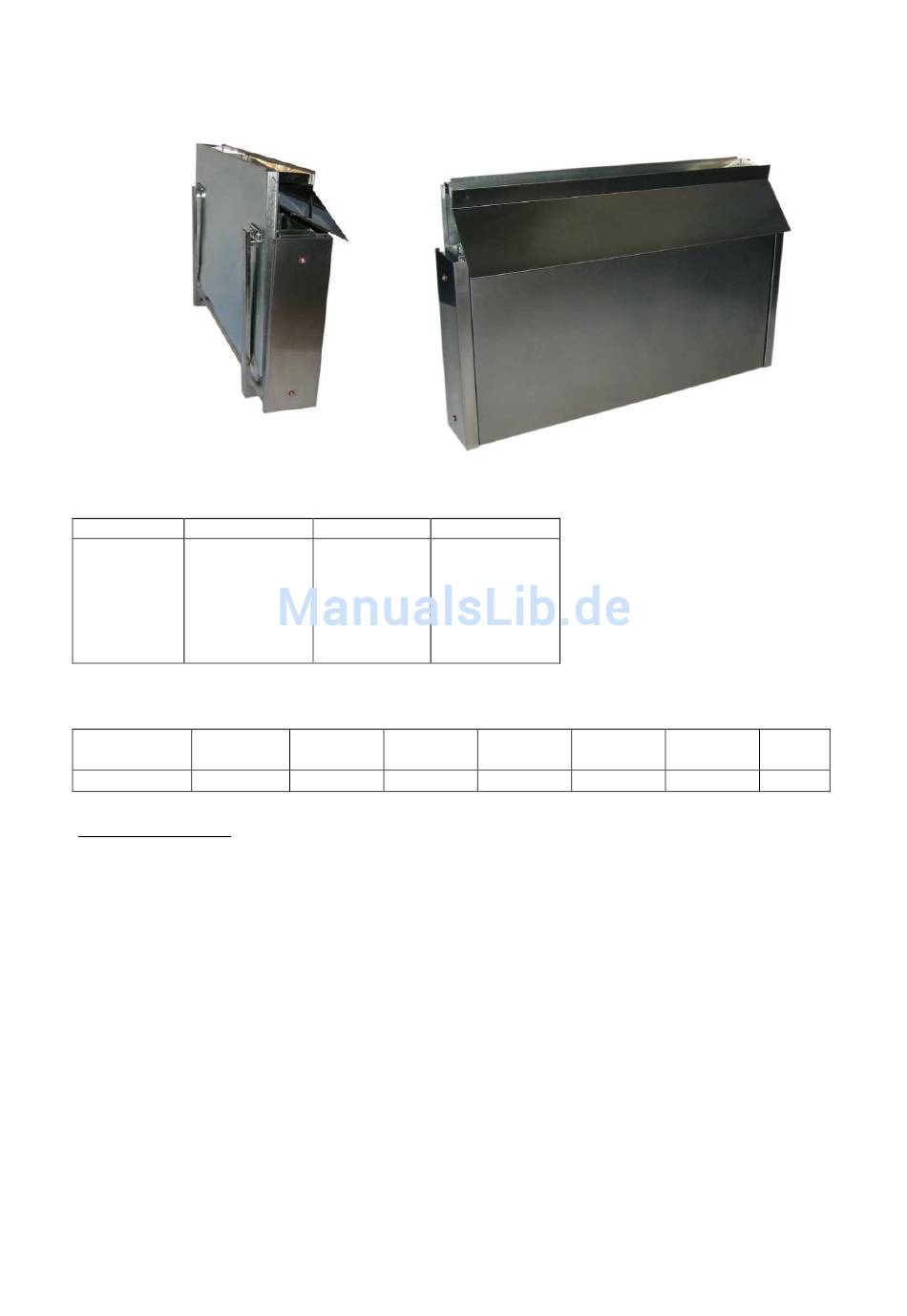

Rechteck-Saunaofen – Breitwand-Heizsystem „R-therm – Typ R 33
Typen – Technische Daten:
Type Länge des Ofens
R 33/1 100 cm
R 33/2 137 cm
R 33/2 137 cm
- Alle Sauna-Heizgeräte sind spritzwassergeschützt. –
Kleinster Rauminhalt der Saunakabine lt. Tabelle (Basis = RAL für Saunakabinen in Gebäuden)
Nennaufnahme
Saunaofen 4,5
Kabinengröße 4 - 6
Wichtige Hinweise
Die Inneneinrichtung der Saunakabine ist aus harzarmen und unbehandeltem Holz herzustellen.
Die empfohlene Mindesthöhe der Saunakabine innen beträgt 1,90 Meter.
Es darf nur ein Sauna-Heizgerät in der Saunakabine verwendet werden!
Falls ein Sauna-Heizgerät aus mehr als einem Sauna-Heizer (Ofen) besteht, müssen diese so konstruiert sein,
dass die Heizer durch gemeinsame Steuer- und/oder Regelgeräte und Schutzeinrichtungen überwacht werden können.
Es ist eine VDE-geprüfte Saunaleuchte zu verwenden, welche gegenüber dem Saunaheizgerät im Temperaturbereich
bis max. 100°C montiert ist.
Vor jeder Inbetriebnahme des Saunaheizgerätes ist der Saunaraum zu besichtigen, insbesondere auf brennbare
Ablagen oder Abdeckungen über oder neben dem Saunaheizer! (z. B. Handtücher)
In jeder Saunakabine sind Zu- und Abluftöffnungen vorzusehen.
Die Zuluftöffnung sollte immer hinter dem Saunaofen und
ca. 5 – 10 cm über dem Fußboden angeordnet sein.
Die Abluftöffnung immer diagonal versetzt zum Saunaofen.
Die Mindestmaße der Zuluftöffnungen entnehmen
Sie der nebenstehenden Tabelle.
Montage- und Gebrauchsanweisung
Nennspannung Nennaufnahme
3N AC 400V 4,5 – 9,0 kW
3N AC 400V 4,5 – 10,5 kW
3N AC 400V 12,0 kW
6,0 7,5
6 - 8 7 - 10
9,0 10,5
9 - 12 10 - 15
Anschl.-
leistung
in kW
4,5
6,0
7,5
9,0
10,5
12,0
* oder nach Angabe des Kabinenherstellers
12,0 kW
12 - 18 M³
Mindestmaße der
Zuluftöffnungen
in cm
24 x 4 *
35 x 4 *
35 x 5 *
38 x 6 *
45 x 6 *
45 x 7 *
