Typen – Technische Daten:
Type
Maße des Ofens
Breite x Tiefe x Höhe in mm
UE 35/100
ca. 1000 x 350 x 600 mm
UE 35/132
ca. 1320 x 350 x 600 mm
-
Alle Sauna-Heizgeräte sind spritzwassergeschützt. –
Kleinster Rauminhalt der Saunakabine lt. Tabelle (Basis = RAL für Saunakabinen in Gebäuden)
Nennaufnahme
Saunaofen
4,5
Kabinengröße
4 - 6
Wichtige Hinweise
Die Inneneinrichtung der Saunakabine ist aus harzarmen und unbehandeltem Holz herzustellen.
Die empfohlene Mindesthöhe der Saunakabine innen beträgt 1,90 Meter.
Es darf nur ein Sauna-Heizgerät in der Saunakabine verwendet werden!
Falls ein Sauna-Heizgerät aus mehr als einem Sauna-Heizer (Ofen) besteht, müssen diese so konstruiert sein,
dass die Heizer durch gemeinsame Steuer- und/oder Regelgeräte und Schutzeinrichtungen überwacht werden können.
Es ist eine VDE-geprüfte Saunaleuchte zu verwenden, welche gegenüber dem Saunaheizgerät im Temperaturbereich
bis max. 100°C montiert ist.
Vor jeder Inbetriebnahme des Saunaheizgerätes ist der Saunaraum zu besichtigen, insbesondere auf brennbare
Ablagen oder Abdeckungen über oder neben dem Saunaheizer! (z. B. Handtücher)
In jeder Saunakabine sind Zu- und Abluftöffnungen vorzusehen.
Die Zuluftöffnung sollte immer hinter dem Saunaofen und
ca. 5 – 10 cm über dem Fußboden angeordnet sein.
Die Abluftöffnung immer diagonal versetzt zum Saunaofen.
Die Mindestmaße der Zuluftöffnungen entnehmen
Sie der nebenstehenden Tabelle.
Montage- und Gebrauchsanweisung

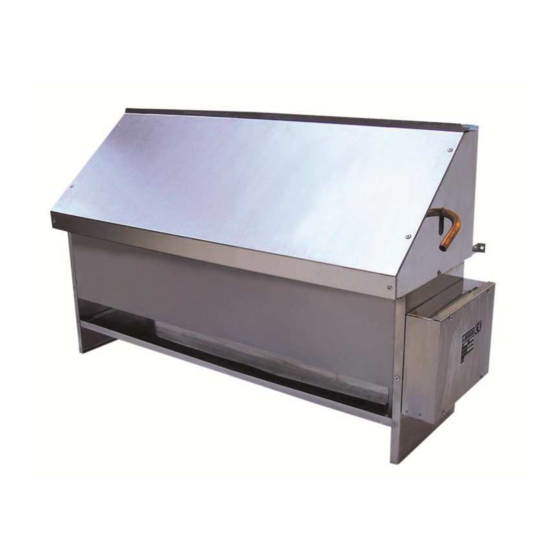

Unterbank-Saunaofen „U-therm" – Typ UE 35
Nennspannung
400V 3N AC
400V 3N AC
6,0
7,5
6 - 8
7 - 10
Nennaufnahme
4,5 – 9,0 kW
10,5 – 12,0 kW
9,0
10,5
9 - 12
10 - 15
Anschl.-
leistung
in kW
4,5
6,0
7,5
9,0
10,5
12,0
* oder nach Angabe des Kabinenherstellers
12,0
kW
12 - 18
M³
Mindestmaße der
Zuluftöffnungen
in cm
24 x 4 *
35 x 4 *
35 x 5 *
38 x 6 *
45 x 6 *
45 x 7 *
Werbung
Inhaltszusammenfassung für Lang U-therm UE 35
- Seite 1 Montage- und Gebrauchsanweisung Unterbank-Saunaofen „U-therm“ – Typ UE 35 Typen – Technische Daten: Type Maße des Ofens Nennspannung Nennaufnahme Breite x Tiefe x Höhe in mm UE 35/100 ca. 1000 x 350 x 600 mm 400V 3N AC 4,5 – 9,0 kW UE 35/132 ca.
- Seite 2 Ofen – Montage Den Unterbank-Saunaofen aus der Verpackung nehmen und ggf. noch am Ofen befindliche Schutzfolien entfernen. Zum Einlegen der Aufgußsteine in die Prisma-Steinauflage ist die Luftleit-Haube mit dem Kupfer-Aufgußrohr zu entfernen. Hierbei gehen Sie bitte wie folgt vor. Den Sicherungssplint, welcher sich am Ende des Kupfer-Aufgußrohres befindet herausziehen. Das Kupfer-Aufgußrohr seitlich vorsichtig aus dem Steinkorb und der Luftleit-Haube herausziehen.
- Seite 3 WARTUNG Aufgrund der hohen Temperaturen, die im Bereich des Steinkorbes entstehen, sowie die Beanspruchung der Aufgusssteine durch Wasser- bzw. ätherischen Öle, unterliegen diese einem entsprechenden Verschleiss. Die Saunasteine im Saunaofen sind deshalb regelmäßig, mindestens einmal im Jahr, auf Verschleiss (Porösität, Zerfall und Auflösung) zu kontrollieren, bei gewerblicher Nutzung evtl. auch öfter je nach Bedarf. Bei entsprechendem Verschleiss müssen die Saunasteine erneuert, der Ofen gereinigt und ausgesaugt werden.
- Seite 4 Anschlußbeispiel einer Saunaanlage: Bei Abweichung oder Missachtung unserer Montage- und Gebrauchsanweisung und auf darauf zurück- zuführende Schäden wird jegliche Haftung ausgeschlossen, ebenso erlischt unsere Garantieverpflichtung. Bitte beachten Sie auch immer die Bedienungs- u. Montageanleitung des Steuergeräte-Herstellers !
