Lang SAUNA-therm 33 Montage- Und Gebrauchsanweisung

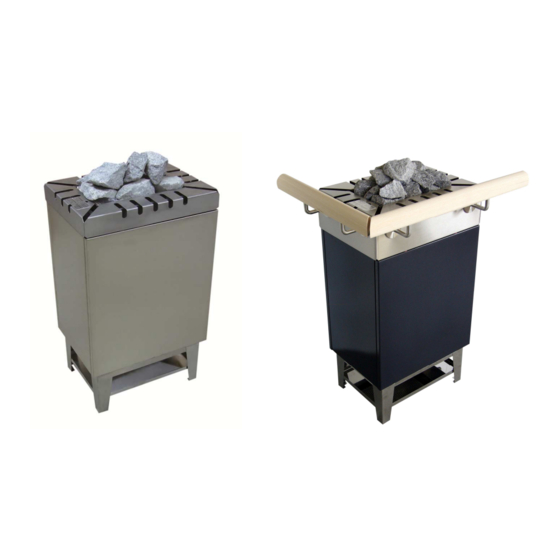

Saunaofen Standmodell „SAUNA-therm" – Typ 33 / GSK 33
Typen – Technische Daten:
Type Maße des Ofens
Breite x Tiefe x Höhe in cm
33 ca. 33 x 44 x 75 cm
GSK 33 ca. 33 x 44 x 82 cm
- Alle Sauna-Heizgeräte sind spritzwassergeschützt. –
Kleinster Rauminhalt der Saunakabine lt. Tabelle (Basis = RAL für Saunakabinen in Gebäuden)
Nennaufnahme 4
Saunaofen
Kabinengröße 4 – 5
Wichtige Hinweise
Die Inneneinrichtung der Saunakabine ist aus harzarmen und unbehandeltem Holz herzustellen.
Die empfohlene Mindesthöhe der Saunakabine innen beträgt 1,90 Meter.
Es darf nur ein Sauna-Heizgerät in der Saunakabine verwendet werden!
Falls ein Sauna-Heizgerät aus mehr als einem Sauna-Heizer (Ofen) besteht, müssen diese so konstruiert sein,
dass die Heizer durch gemeinsame Steuer- und/oder Regelgeräte und Schutzeinrichtungen überwacht werden können.
Es ist eine VDE-geprüfte Saunaleuchte zu verwenden, welche gegenüber dem Saunaheizgerät im Temperaturbereich
bis max. 100°C montiert ist.
Vor jeder Inbetriebnahme des Saunaheizgerätes ist der Saunaraum zu besichtigen, insbesondere auf brennbare
Ablagen oder Abdeckungen über oder neben dem Saunaheizer! (z. B. Handtücher)
In jeder Saunakabine sind Zu- und Abluftöffnungen vorzusehen.
Die Zuluftöffnung sollte immer hinter dem Saunaofen und
ca. 5 – 10 cm über dem Fußboden angeordnet sein.
Die Abluftöffnung immer diagonal versetzt zum Saunaofen
Die Mindestmaße der Zu- und Abluftöffnungen entnehmen
Sie der nebenstehenden Tabelle.
Montage- und Gebrauchsanweisung
Nennspannung
3N AC 400V
3N AC 400V
5 6
5 – 7 7 – 10 8 – 11
Nennaufnahme
4 – 9 kW
4 – 9 kW
7 8 9
9 – 12 10 – 15
Anschl.-
leistung
4 kW
6 kW
8 kW
9 kW
* oder nach Angabe des Kabinenherstellers
kW
m³
Mindestmaße der
Zu-/Abluftöffnungen
24 x 4 cm *
35 x 4 cm *
35 x 5 cm *
38 x 6 cm *
