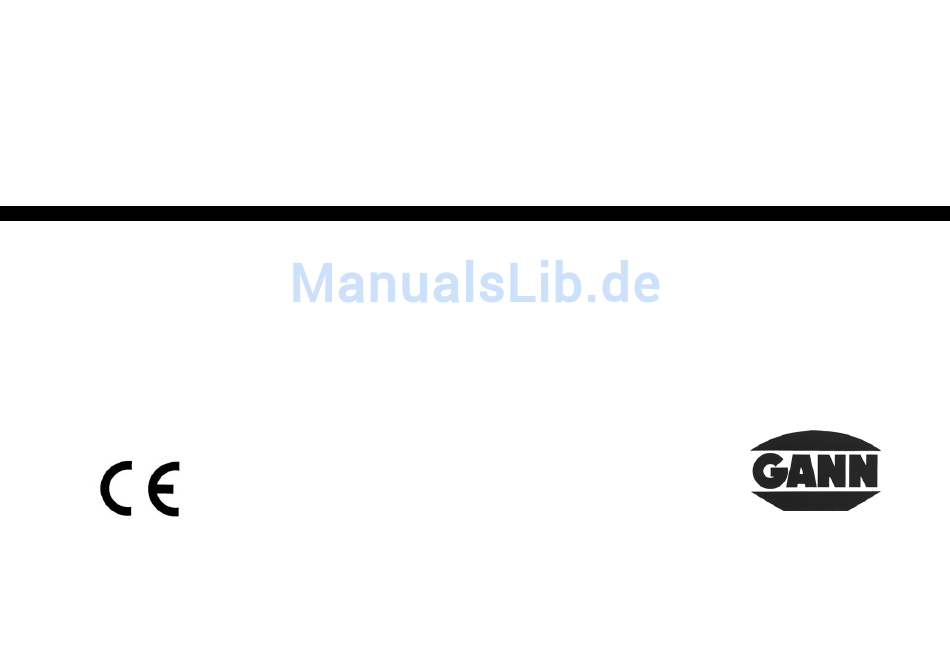

- Seite 1 G A N N H Y D R O M E T T E H T 6 5 Kurzanleitung - 1 -...
- Seite 2 - 2 -...
- Seite 3 Gerätebeschreibung Hydromette HT 65 1. BNC-Anschlussbuchse für den Anschluss von Elektroden für Holz- und Baufeuchte- Messung 2. LCD-Digital-Anzeige 3. Schalter-Stellung "1 - 4" zur Einstellung der Holzsorten "1 - 4 " gemäß beigefügter Holzsortentabelle 3. Schalter-Stellung "Batt." zur Batterie- bzw. Akku-Prüfung 4.
- Seite 4 Batteriekontrolle HT 65 Wahlschalter (3) auf Position "Batt." stellen und Messtaste (5) drücken. Bei ausreichender Batteriespannung muss der Anzeigewert über 7.5 liegen. Liegt die Anzeige bei oder unter 7.5 so ist die Batterie bzw. der Akku erschöpft und muss ausgewechselt bzw. aufgeladen werden. Zu diesem Zweck ist der Batteriedeckel auf der Rückseite des Geräts nach Lösen der Rastnase mittels einer Münze abzunehmen.
- Seite 5 Geräte-Messbereiche Holzfeuchte, Stellung "1 - 4": 4 - 60 % Wird bei der Hydromette HT 65 der Temperatur-Messbereich überschritten, so erscheint als Hinweis hierfür im linken Teil des Anzeigefeldes (2) die Zahl "1". Maße Kunststoffgehäuse L 140 x B 90 x H 50 mm ca. Gewicht 220 g ohne Zubehör.
- Seite 6 Allgemeine Hinweise zur Holzfeuchtemessung Die Hydrometten HT 65 arbeiten nach dem seit Jahren bekannten Verfahren der elektrischen Widerstands- bzw. Leitfähigkeitsmessung. Dieses Verfahren beruht darauf, dass der elektrische Widerstand stark von der jeweiligen Holzfeuchte abhängt. Die Leitfähigkeit von darrtrockenem Holz ist sehr gering bzw. der Widerstand so groß, dass kein nennenswerter Strom fließen kann.
- Seite 7 Bedienungsanleitung zur Holzfeuchtemessung mit den Elektroden M 20, M 20-OF 15, M 20 - HW und M 18 Schalter (3) auf die in der Holzsorten-Tabelle für die zu messende Holzart angegebene Ziffer (1 - 4) stellen. Schalter (4) auf die jeweilige Holztemperatur stellen. Messelektrode mittels Messkabel an die Buchse (1) des Geräts anschließen.
- Seite 8 Handhabung der Holzfeuchte-Messelektroden Einschlag-Elektrode M 20 Elektrode mit den Nadeln quer zur Faserrichtung in das zu messende Holz einschlagen (Elektrodenkörper besteht aus schlagfestem Kunststoff). Beim Herausziehen können durch leichte Hebelbewegungen quer zur Faser die Nadeln gelockert werden. Um die Kernfeuchte ermitteln zu können, müssen die Elektrodenspitzen 1/4 bis 1/3 der gesamten Holzstärke eindringen.
- Seite 9 Oberflächen-Messkappen M 20-OF 15 Oberflächenmessungen sollten nur bei Holzfeuchtewerten unter 30 % vorgenommen werden. Für Oberflächenmessungen an bereits bearbeiteten Werkstücken oder zur Messung von Furnieren sind die beiden Sechskant-Überwurfmuttern an der Elektrode M 20 abzuschrauben und durch die Oberflächen-Messkappen zu ersetzen.
- Seite 10 Ramm-Elektrode M 18 Die beiden Nadeln der Ramm-Elektrode sind mit dem Gleithammer quer zur Faserrichtung bis in die gewünschte Messtiefe einzuschlagen. Um die Kernfeuchte ermitteln zu können, müssen die Elektrodenspitzen 1/4 bis 1/3 der gesamten Holzstärke eindringen. Das Herausziehen der Nadeln erfolgt ebenfalls durch den Gleithammer, mit Schlagrichtung nach oben. Die Überwurfmuttern sollten möglichst vor Beginn einer Messreihe mit einem Schlüssel oder einer Zange angezogen werden.
- Seite 11 IEC 801-3/1984 - IEC 65A/77B WEEE-Richtlinie 2002/96/EG Elektro- und Elektronikgesetz Entsorgen Sie Verpackung und Produkte gemäß den gesetzlichen Vorschriften in einem Recycling Zentrum. Die Herstellung des Gerätes erfolgte nach dem 12.08.2005 GANN Mess- u. Regeltechnik GmbH, Stuttgart, Germany - 11 -...
- Seite 12 Die dadurch begründeten Rechte, insbesondere die des Nachdruckes, der Wiedergabe auf photo- mechanischem oder ähnlichem Wege (Fotokopie, Mikrokopie) und der Speicherung in Datenverarbeitungs- anlagen, bleiben, auch bei nur auszugsweiser Verwertung, vorbehalten. © Copyright by GANN Mess- und Regeltechnik GmbH Stuttgart 07/2006 - 12 -...
