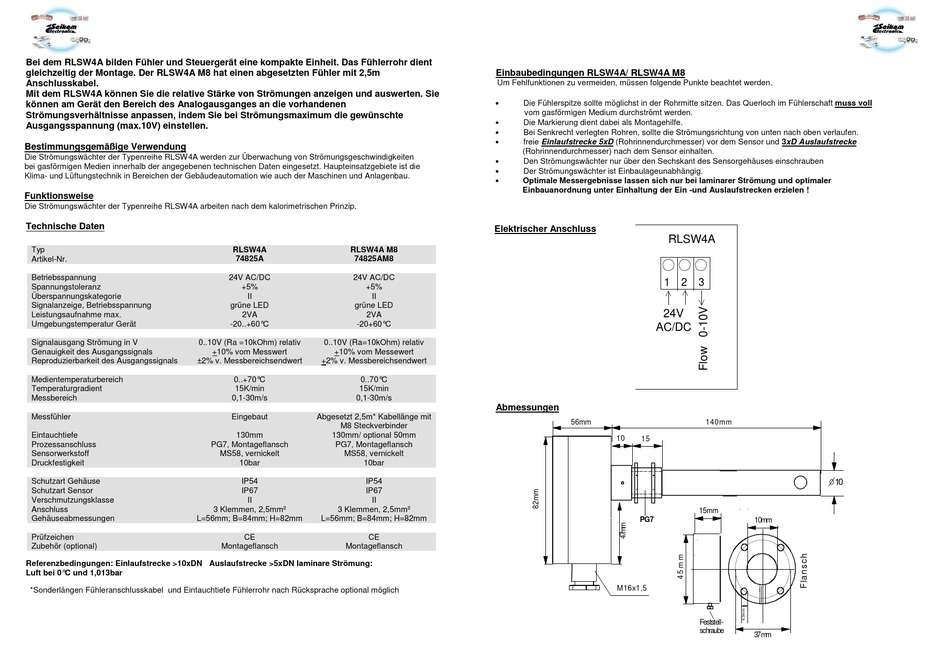

Bei dem RLSW4A bilden Fühler und Steuergerät eine kompakte Einheit. Das Fühlerrohr dient
gleichzeitig der Montage. Der RLSW4A M8 hat einen abgesetzten Fühler mit 2,5m
Anschlusskabel.
Mit dem RLSW4A können Sie die relative Stärke von Strömungen anzeigen und auswerten. Sie
können am Gerät den Bereich des Analogausganges an die vorhandenen
Strömungsverhältnisse anpassen, indem Sie bei Strömungsmaximum die gewünschte
Ausgangsspannung (max.10V) einstellen.
Bestimmungsgemäßige Verwendung
Die Strömungswächter der Typenreihe RLSW4A werden zur Überwachung von Strömungsgeschwindigkeiten
bei gasförmigen Medien innerhalb der angegebenen technischen Daten eingesetzt. Haupteinsatzgebiete ist die
Klima- und Lüftungstechnik in Bereichen der Gebäudeautomation wie auch der Maschinen und Anlagenbau.
Funktionsweise
Die Strömungswächter der Typenreihe RLSW4A arbeiten nach dem kalorimetrischen Prinzip.
Technische Daten
Typ
Artikel-Nr.
Betriebsspannung
Spannungstoleranz
Überspannungskategorie
Signalanzeige, Betriebsspannung
Leistungsaufnahme max.
Umgebungstemperatur Gerät
Signalausgang Strömung in V
0..10V (Ra =10kOhm) relativ
Genauigkeit des Ausgangssignals
Reproduzierbarkeit des Ausgangssignals
±2% v. Messbereichsendwert
Medientemperaturbereich
Temperaturgradient
Messbereich
Messfühler
Eintauchtiefe
Prozessanschluss
Sensorwerkstoff
Druckfestigkeit
Schutzart Gehäuse
Schutzart Sensor
Verschmutzungsklasse
Anschluss
Gehäuseabmessungen
L=56mm; B=84mm; H=82mm
Prüfzeichen
Zubehör (optional)
Referenzbedingungen: Einlaufstrecke >10xDN Auslaufstrecke >5xDN laminare Strömung:
Luft bei 0°C und 1,013bar
*Sonderlängen Fühleranschlusskabel und Eintauchtiefe Fühlerrohr nach Rücksprache optional möglich
RLSW4A
RLSW4A M8
74825A
74825AM8
24V AC/DC
24V AC/DC
+5%
+5%
II
II
grüne LED
grüne LED
2VA
2VA
-20..+60°C
-20+60°C
0..10V (Ra=10kOhm) relativ
+10% vom Messwert
+10% vom Messewert
+2% v. Messbereichsendwert
0..+70°C
0..70°C
15K/min
15K/min
0,1-30m/s
0,1-30m/s
Eingebaut
Abgesetzt 2,5m* Kabellänge mit
M8 Steckverbinder
130mm
130mm/ optional 50mm
PG7, Montageflansch
PG7, Montageflansch
MS58, vernickelt
MS58, vernickelt
10bar
10bar
IP54
IP54
IP67
IP67
II
II
3 Klemmen, 2,5mm²
3 Klemmen, 2,5mm²
L=56mm; B=84mm; H=82mm
CE
CE
Montageflansch
Montageflansch
Einbaubedingungen RLSW4A/ RLSW4A M8
Um Fehlfunktionen zu vermeiden, müssen folgende Punkte beachtet werden.
Die Fühlerspitze sollte möglichst in der Rohrmitte sitzen. Das Querloch im Fühlerschaft muss voll
vom gasförmigen Medium durchströmt werden.
Die Markierung dient dabei als Montagehilfe.
Bei Senkrecht verlegten Rohren, sollte die Strömungsrichtung von unten nach oben verlaufen.
freie Einlaufstrecke 5xD (Rohrinnendurchmesser) vor dem Sensor und 3xD Auslaufstrecke
(Rohrinnendurchmesser) nach dem Sensor einhalten.
Den Strömungswächter nur über den Sechskant des Sensorgehäuses einschrauben
Der Strömungswächter ist Einbaulageunabhängig.
Optimale Messergebnisse lassen sich nur bei laminarer Strömung und optimaler
Einbauanordnung unter Einhaltung der Ein -und Auslaufstrecken erzielen !
Elektrischer Anschluss
RLSW4A
1
24V
AC/DC
Abmessungen
56mm
10
15
PG7
M16x1,5
2
3
140mm
10
15mm
10mm
Feststell-
schraube
37 m m
