Bau- und Bedienungsanleitung

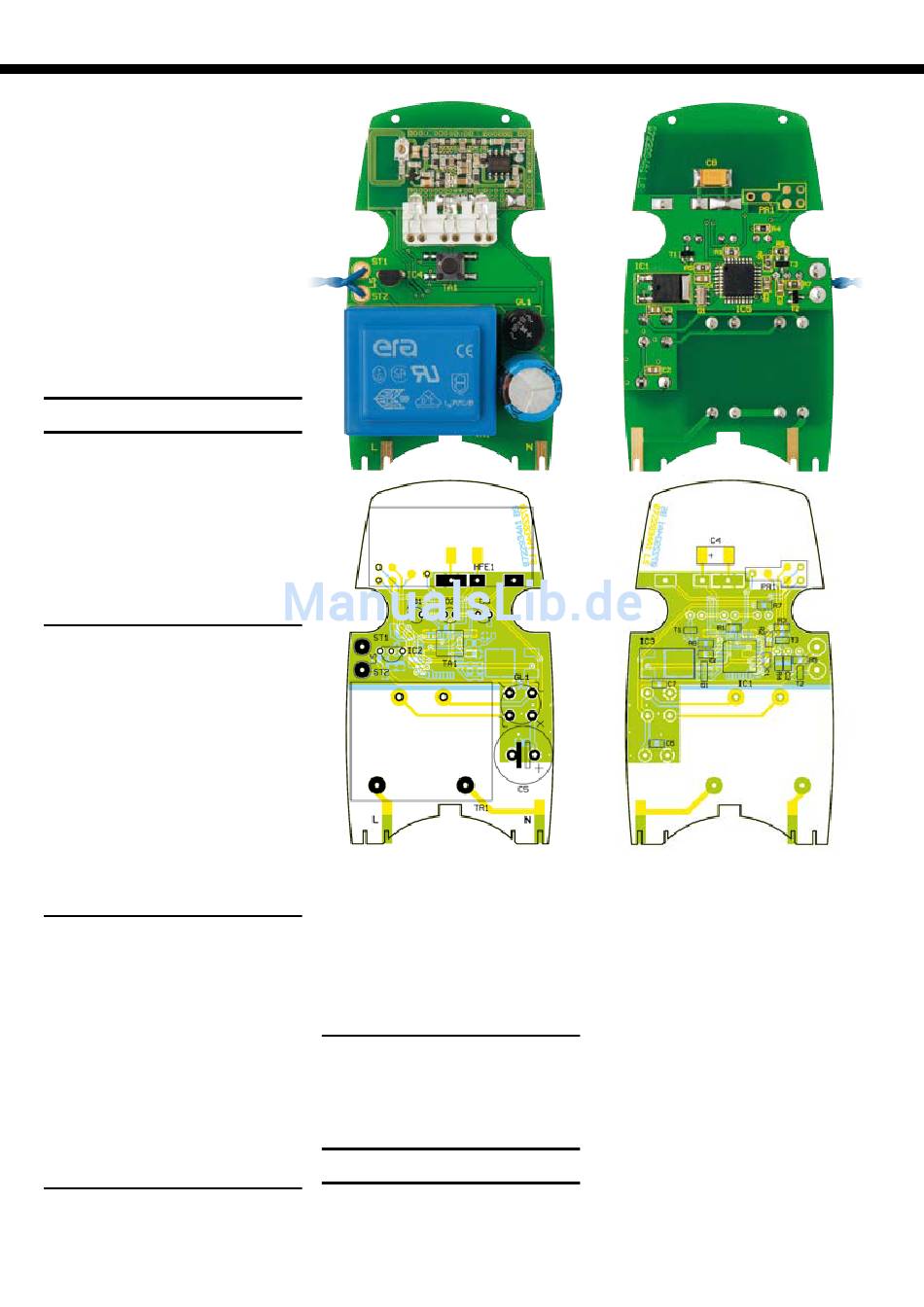

Ansicht der fertig bestückten Platine
(ohne LED-Reflektor) mit zugehörigem
Bestückungsplan, links von der Bestü-
ckungseite, rechts von der Lötseite
9 V bereitstellt. Der Brückengleichrichter
GL 1 erzeugt hieraus zusammen mit C 5 eine
Gleichspannung, die IC 3 auf 3,3 V sta bili-
siert. Die unstabilisierte Spannung U
zur Versorgung der Lautsprecherendstufe
T 2 und der LEDs D 1 bis D 3 verwendet.
Bedienung und Programmierung
Die Programmierung des Gerätes ist
einfach, sie umfasst lediglich das Anlernen
auf einen FS20-Code sowie bei Bedarf das
Löschen einzelner bzw. aller Codes.
Um in den Programmiermodus zu ge-
langen, betätigt man die Taste am Gerät
länger als 5 Sekunden, bis der nun einge-
stellte Programmiermodus durch Blinken
der LED-Leuchte im Sekundentakt ange-
zeigt wird.
Anlernen eines FS20-Senders
Jetzt wird der Sendecode, bestehend aus
Haus- und Adresscode des zuzuordnenden
Senders, gespeichert, indem man eine Taste
an der entsprechenden Fernbedienung
drückt bzw. einen anderen FS20-Sender
(z. B. einen FS20-Bewegungsmelder o. Ä.)
aktiviert.
Wenn der Code gespeichert ist, erlischt
die LED.
Auf diese Weise sind insgesamt 20 ver-
schiedene FS20-Sendecodes speicherbar.
Wird innerhalb von 30 Sekunden kein
FS20-Signal empfangen bzw. erkannt,
beendet das Gerät den Programmiermodus
automatisch.
Löschen einzelner Sendecodes
Das Löschen einzelner Codes ist
dann angebracht, wenn der Speicher des
Funk-Gongs voll ist. Diesen Zustand
zeigt die Signalleuchte an, wenn man
den Pro grammiermodus aktiviert – sie
leuchtet für 5 Sekunden dauerhaft, statt zu
blinken. Nach weiteren 5 Sekunden wird
automatisch in den Programmiermodus
gewechselt. Drückt man jetzt eine Taste
an einer schon im Speicher abgelegten
Fernbedienung, wird deren Sendecode
gelöscht. Das Löschen einzelner Codes
ist natürlich auch dann möglich, wenn der
Speicher noch nicht voll ist.
Löschen aller Hauscodes
Alternativ zum Löschen einzelner Ge-
4
wird
B
räte- bzw. Hauscodes ist es auch möglich,
alle gespeicherten Codes auf einmal zu
löschen. Dies geschieht dadurch, dass
das Gerät bei gedrückter Taste in eine
Netzsteckdose gesteckt wird. Nachdem
der Speicher gelöscht ist, blinkt die Signal-
leuchte dreimal auf.
Manuelle Bedienung
Bei Bedarf (z. B. zum Funktionstest
ohne Fernbedienung, etwa beim Standort-
wechsel) kann die Schaltung auch manuell
ausgelöst werden, indem man die Program-
miertaste am Gerät kurz drückt.
Nachbau
Der Nachbau beschränkt sich auf die
Bestückung der relativ wenigen bedrah-
ELV
06627
teten Bauteile sowie den Gehäuseeinbau.
Die SMD-Bauteile sind schon vorbestückt,
so dass hier lediglich eine abschließende
Kontrolle der bestückten Platine auf Bestü-
ckungsfehler, eventuelle Lötzinnbrücken,
vergessene Lötstellen usw. notwendig ist.
Die Bestückung der bedrahteten Bau-
teile erfolgt in ge wohnter Weise anhand
der Stückliste, des Bestückungsdruckes
und des Schaltbildes. Beim Bestücken der
Bauteile ist auf die richtige Einbaulage
zu achten. Am Gehäuse des Elkos C 5
ist der Minus-Pol gekennzeichnet. Beim
Gleichrichter GL 1 muss der Gehäuseauf-
druck (~,+,~,-) mit dem Bestückungsdruck
übereinstimmen. Auch die Einbaulage der
Transistoren T 1, T 3 ergibt sich automatisch
durch den Bestückungsdruck. Trafo TR 1
kann nicht verpolt eingebaut werden, da
