Dass hierbei keine Anruf-Differenzierung
stattfindet, fällt wohl kaum ins Gewicht.
Eine typische Anwendung ist auch der
Präsenzmelder, z. B. für einen Ladenein-
gang. Wie oft überhört man das Geräusch
des üblichen Eingangsmelders, z. B.,
wenn man im Lager ist oder im Büro sitzt
und telefoniert! Die kräftige Endstufe des
Funk-Gongs sorgt ganz sicher für Auf-
merksamkeit, ebenso das für 20 Sekunden
anhaltende Blinken der auffälligen LED-
Anzeige. Auch hier gilt – einfach dorthin
mitnehmen,wo man sich gerade aufhält.
Als Sender sind alle FS20-Sender ein-
setzbar, die ein Schalt- oder Dimmsignal
ausgeben können, von der Handfernbe-
dienung über den Türklingelsender, Be-
wegungsmelder, Kontaktmelder bis hin
zum KeyMatic
-Funk-Codeschloss CAC.
®

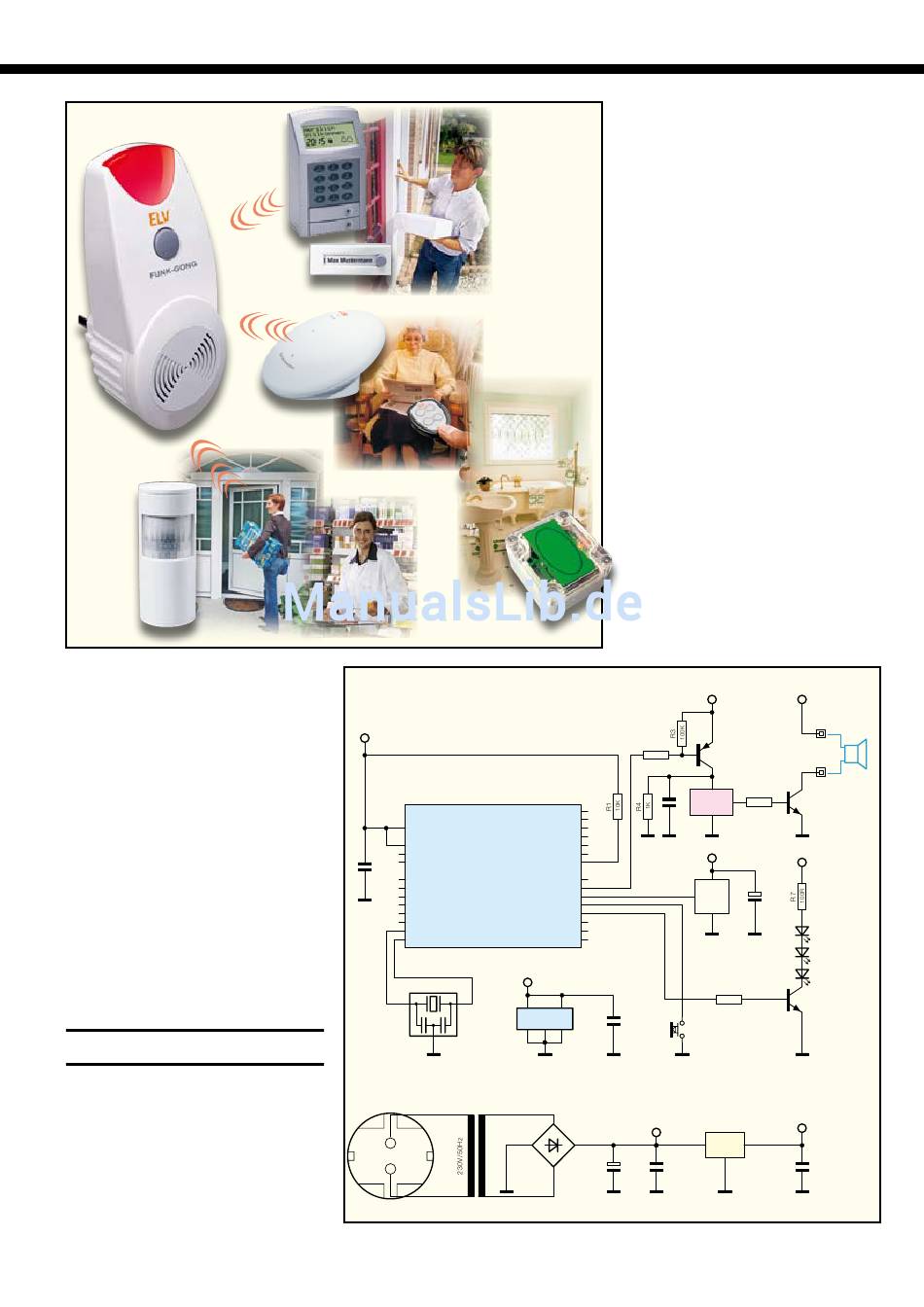

Abbildung 1 skizziert einige mögliche
Anwendungen.
Schaltung
Das Schaltbild des Funk-Gongs ist in
Abbildung 2 dargestellt. Die Auswertung
der FS20-Empfangssignale übernimmt
der Controller IC 1 (ELV06627 vom Typ
ATmega48). Die vom Empfangsmodul
HFE 1 kommenden Signale gelangen
an den Pin 32 von IC 1. Wird ein FS20-
Protokoll erkannt und ist der Hauscode
des Senders gespeichert, wird über den
Individuelle
Besuchermel-
dung für jedes
Familienmit-
glied
Personenruf,
Notruf
Präsenzmelder,
Überwachung
Bild 2: Schaltbild des FS20-Funk-Gongs
+3.3V
Mikrocontroller
IC1
PCINT8 ADC0 PC0
PCINT9 ADC1 PC1
18
AVCC
PCINT10 ADC2 PC2
PCINT11 ADC3 PC3
20
AREF
PCINT12 SDA ADC4 PC4
19
ADC6
PCINT13 SCL ADC5 PC5
C1
22
ADC7
PCINT14 /RESET PC6
100n
12
PB0 ICP1 CLKO PCINT0
PCINT16 RXD PD0
SMD
13
PB1OC1A PCINT1
PCINT17 TXD PD1
14
PB2 OC1B /SS PCINT2
PCINT18 INT0 PD2
15
PB3 MOSI OC2A PCINT3
PCINT19 OC2B INT1 PD3
16
PB4 MISO PCINT4
PCINT20 XCK T0 PD4
17
PB5 SCK PCINT5
PCINT21 OC0B T1 PD5
7
PB6 OSC1 XTAL1 PCINT6
PCINT22 OC0A AIN0 PD6
8
PB7 OSC2 XTAL2 PCINT7
PCINT23 AIN1 PD7
ELV06627 (ATmega 48V)
+3.3V
Q1
1
3
IC1
4
Vcc
GND
3
2
4 MHz
TR1
GL1
Steckereinheit
1x9V/1VA
Bild 1: Der FS20-Funk-Gong
ist sehr vielseitig einsetzbar.
Port PD1 (Pin 31) der Schaltungsteil zur
Erzeugung des „Gong"-Signals aktiviert.
Hierzu kommt ein spezieller Soundchip
IC 2 vom Typ BT8031-02 zum Einsatz.
Dieser erzeugt durch die im internen ROM
abgelegten Daten das „Gong"-Signal, wel-
ches, verstärkt durch den Transistor T 2,
auf den Lautsprecher gegeben wird. Die
Aktivierung von IC 2 erfolgt einfach durch
Anlegen der Versorgungsspannung an Pin 3.
Da der Controller-Ausgang (Pin 31) nicht
genügend Strom liefern kann, wird mit dem
Schalttransistor T 3 die Versorgungsspan-
nung für IC 2 aktiviert.
Neben der akustischen Signalisierung
gibt es zusätzlich auch eine optische An-
zeige, die aus drei in Reihe geschalteten
Leuchtdioden D 1 bis D 3 besteht. Deren
Aktivierung erfolgt durch den Transistor
T 1, der wiederum vom Controller IC 1 an-
gesteuert wird. Der Widerstand R 7 begrenzt
den LED-Strom. Als Bedienelement zur
Programmierung und zur manuellen Bedie-
nung ist der Taster TA 1 vorgesehen.
Die Spannungsversorgung der Schaltung
erfolgt über einen kleinen Netztransforma-
tor (TR 1), der eine Wechselspannung von
+3.3V
R2
10K
BC858C
IC2
C3
23
1u
24
SMD
25
26
27
+3.3V
28
29
HFE1
30
31
32
Data
1
2
9
10
11
6
C2
Vcc
TA1
GND
GND
Prog. / Manuell
100n
5
21
SMD
~
2
+UB
4
1
IN
+
¯
+
C5
C6
B40C1500
~
3
1000u
100n
25V
SMD
+UB
ST1
T3
ST2
3
R5
Lautsprecher
+UB
2
1K
T2
OUT
GND
BC848C
1
BT8031-02
+UB
+Ub
+
C4
10u
GND
25V
RX868-3V
SMD
D1
D2
LED´s
D3
R6
T1
10K
BC848C
+3.3V
IC3
OUT
TLE4274DV33
C7
GND
1u
SMD
3
