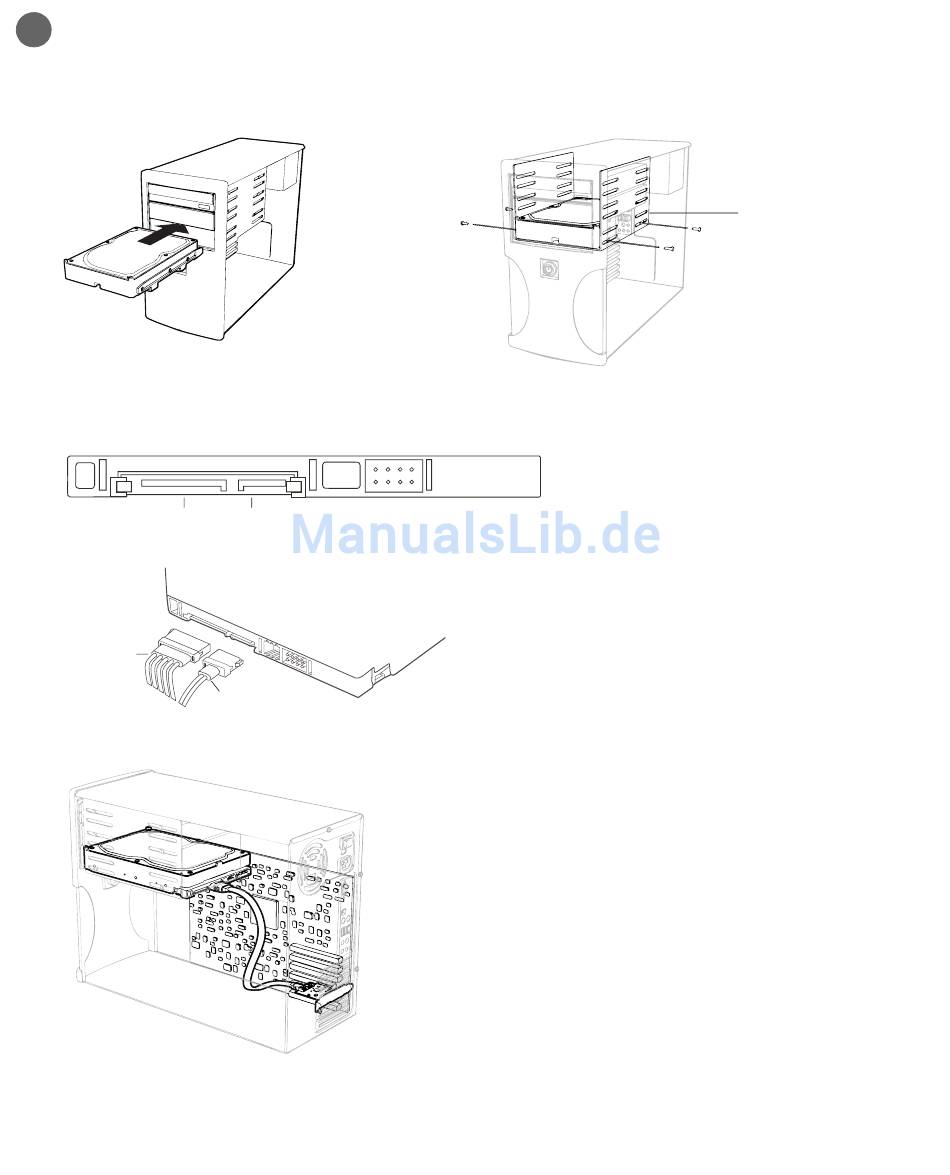

Einsetzen der Festplatte
1.
Bringen Sie an den Seiten der Festplatte Schienen an und schieben Sie sie in einen freien 3,5"-
Steckplatz oder befestigen Sie die Festplatte mit den vier Montageschrauben (zwei auf jeder
Seite). Befestigen Sie die Schrauben für die richtige Erdung in den entsprechenden Bohrungen.
2.
Schließen Sie ein Ende des SATA-Kabels an die SATA-Schnittstelle der eingesetzten WD-Festplatte
an. SATA-Anschlüsse haben eine spezielle Passform, die das richtige Anschließen gewährleistet.
3.
Schließen Sie das SATA-Stromkabel an die SATA-Schnittstelle der Festplatte an.
Steckverbindung für
den Stromanschluss
des SATA-Geräts
SATA-
Stromanschluss-
stecker
4.
Schließen Sie das SATA-Kabel an die Steckverbindung des Hostbusadapters an.
5.
Überprüfen Sie alle Kabelverbindungen. Bringen Sie die Systemabdeckung wieder an und
befestigen Sie sie. Schließen Sie das Stromkabel wieder an und schalten Sie den Computer ein.
WD-Schnellinstallationsanleitung | 10
oder
Steckverbindung für die
Schnittstelle des SATA-
Geräts
SATA-
Standardverbindungsschnittstelle
SATA-Schnittstellenstecker
Montagerahmen
