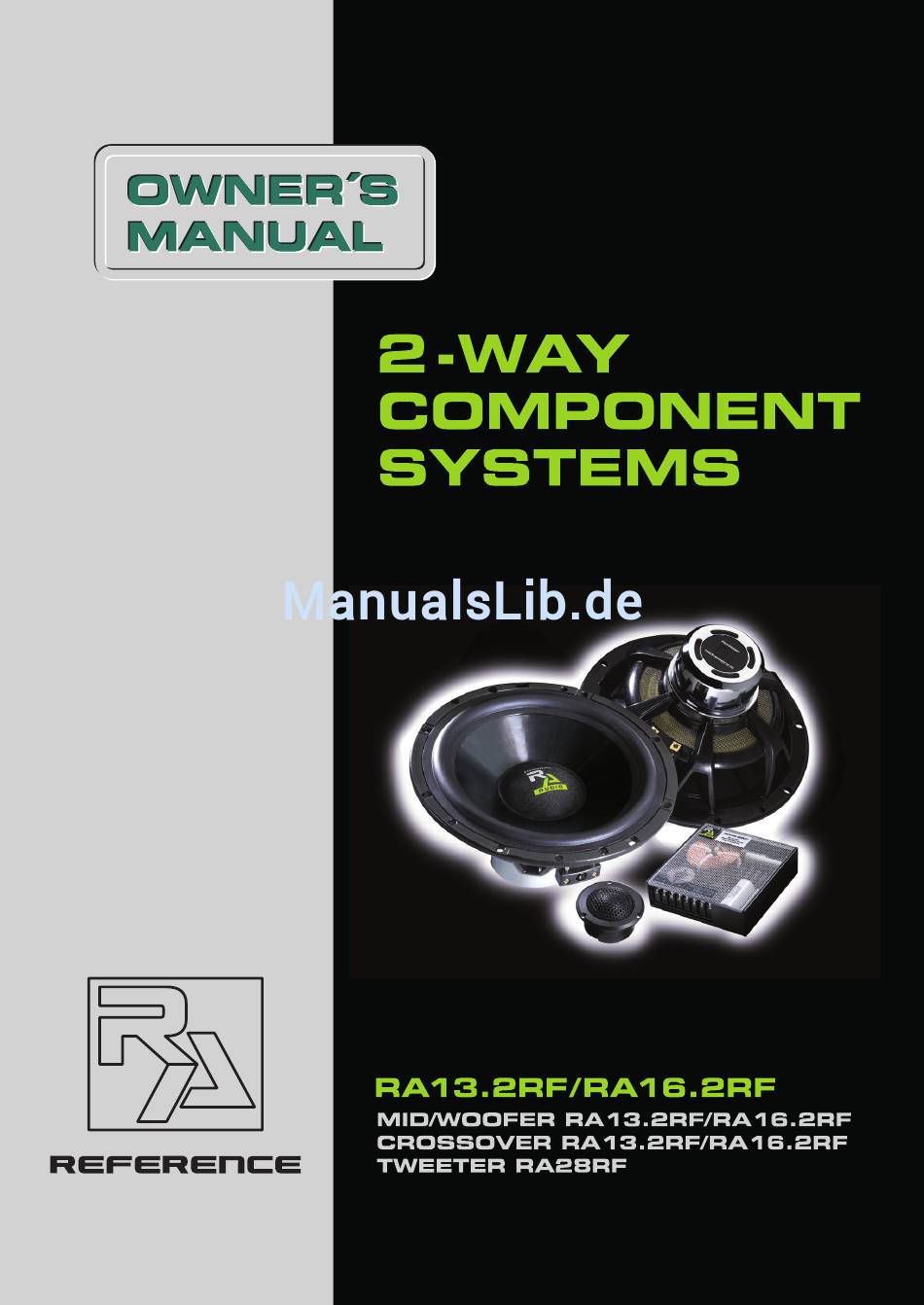

Radical Audio ra16.2rf Bedienungsanleitung
2-way component systems
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Inhaltszusammenfassung für Radical Audio ra16.2rf
-
Seite 10: Einleitung
Das Manual enthält detaillierte Informationen zur technischen Konstruktion, der Installation und der klanglichen Feinjustage dieses Radical Audio Inc. Komponenten-Systems. Die Radical Audio RA13.2RF und RA16.2RF Systeme sind klanglich und tech- nisch äusserst ausgefeilte Komponenten. Um das volle Potential dieser Lautsprechersysteme auszuschöpfen, empfehlen wir den Einbau durch den qualifizierten Fachhandel, respektive durch einen erfahrenen Einbau-Spezialist. -
Seite 11: Technische Merkmale/Features
MIT BAUMWOLLE BEDÄMPFTES ANGEKOPPELTES VOLUMEN SCHWINGSPULE AUS KUPFERBEDAMPTEM ALU SCHWINGSPULENTRÄGER AUS ALUMINUM NIEDRIG-VISKOSES FERROFLUID LÖT-ANSCHLUSSTERMINALS FREQUENZWEICHE RA13.2RF & RA16.2RF BI-AMPING / BI-WIRING EINGÄNGE & AUSGÄNGE 4-STUFIGE PEGELABSENKUNG FÜR DEN HOCHTÖNER 2-STUFIGE EINSTELLUNG DES PRÄSENZBEREICHES GLASFASER-EPOXY PLATINE MIT DICKER KUPFERAUFLAGE XPP MKP FOLIENKONDENSATOREN QUADLITZ LUFTDROSSEL METALOXID WIDERSTÄNDE... -
Seite 12: Montagehinweise & Tipps
MONTAGEHINWEISE GENERELLES Besorgen Sie sich vorab genügend Qualitativ hochwertiges Lautsprecherkabel mit einem Querschnitt von 2x2.5mm . Bedenken Sie, dass je nach Montageort der Weichen und des Verstärkers recht grosse Wegstrecken zu überbrücken sind! Bevor Sie mit der Installation der Hochtöner und Tiefmitteltöner beginnen, überprüfen Sie die vorhandenen Einbautiefen an den gewünschten Montageorten! Stellen Sie sicher, dass keines der Lautsprechersysteme oder die Frequenzweichen mit dem Türschliessmechanismus oder der... -
Seite 13: Installation Der Tiefmitteltöner
Einige Montage-Tipps: Plazieren Sie die Hochtöner am besten dort, wo diese ohne direkte Hindernisse auf Fahrer und Beifahrersitze strahlen können, z.B. A-Säule oder Spiegeldreieck. Nachdem Sie passende Montageorte gefunden haben, testen Sie beide Anschlussvarianten der Hochtonpolarität an der Frequenzweiche aus! Als erstes in Phase d.h. -
Seite 14: Anschluss/Montage Der Frequenzweichen
Verwenden Sie die im Montagezubehör enthaltenen Stahlringe als Unterlage für die Montage der Tiefmitteltöner. Der Stahlring rückt den Korb des Tiefmitteltöners um 6mm nach vorne. Stellen Sie deshalb vor der Montage sicher, dass zwischen der Gummisicke des Tiefmitteltöners und der Originalabdeckung aus Plastik genügend Spielraum für die Membrane vorhanden ist. -
Seite 15: Montage Der Hochtöner
MONTAGE DER HOCHTÖNER Die dem Set beiliegenden 28mm Kalotten-Hochtöner RA28RF verfügen über ein Gehäuse mit einem Montagering aus Aluminium, der mit drei Befestigungs- löchern versehen ist. Für die Montage muss nur ein Loch mit 50mm Durch- messer in die Fläche gebohrt werden, auf welcher der Hochtöner befestigt werden soll. -
Seite 16: Feineinstellung Des Präsenzbereiches
Abb.: Jumperposition FEINEINSTELLUNG DES PRÄSENZBEREICHES Der zweite Jumper mit der Bezeichnung „PRESENCE“ ermöglicht zwei unterschiedliche Pegelstufen im Präsenzbereich (2.2 bis 4kHz). Diese Abstufung ermöglicht eine Lautstärkeanpassung im unteren Hochtonbereich, je nach Montageort der Hochtöner, basierend auf dem Abstand zwischen Hochtöner und Tiefmitteltöner. Tipp: Stellen Sie den „Presence“... -
Seite 19: Limited Warranty
Radical Audio Inc. will at its own discretion repair or replace any mechanically defective speaker unit or crossover during this warranty period. Should your Radical Audio Inc. component system – or parts of it – require warranty service, please return it to the retailer from whom it was purchased.
