Bedienungs- und Montageanleitung
Luftdruckwächter P4-Multi (Unterputz bzw. Aufputz)
Der Luftdruckwächter P4-Multi ist eine Sicherheitseinrichtung die einen gleichzeitigen Betrieb einer
Lüftungsanlage in Verbindung mit einer raumluftabhängigen Feuerstätte ermöglicht.
Für die Funktion und die richtige Nutzung dieses Gerätes müssen alle Anweisungen in dieser
Bedienungs- und Montageanleitung genauestens befolgt werden.
entfallen alle Haftungs- und Gewährleistungsansprüche, ebenso auch beim Einsatz von nicht Original-
Ersatzteilen. Die Abnahme inkl. Funktionstest des installierten Luftdruckwächters ist von einem
Fachunternehmen/Schornsteinfeger durchzuführen Die Checkliste und die Bedienungsanleitung für die
Montage und Inbetriebnahme ist vollständig ausgefüllt zu verwahren. Der Bezirksschornsteinfegermeister
(BSM) ist über Einbau und Inbetriebnahme des Luftdruckwächters zu informieren.
Der bestimmungsgemäße gemeinsame Betrieb einer Lüftungs-und Feuerungsanlage setzt voraus, dass sowohl
die Verbrennungsluftversorgung der Feuerstätte als auch die betriebs- und brandsichere Abführung der Abgase
der Feuerstätte sichergestellt ist und der vom Hersteller empfohlene Brennstoff verwendet wird.
Luftdruckwächter P4 ersetzt nicht die fachgerechte Bemessung und Ausführung der raumlufttechnischen und
der feuerungstechnischen Anlage im Hinblick auf die notwendige Verbrennungsluftversorgung und
Abgasführung im Raumluftverbund. Ein Abgasaustritt in gefahrdrohender Menge muss vermieden werden
(30 ppm CO dürfen nicht überschritten werden).
bei 4 Pascal Unterdruck und 150 Sekunden Verzögerungszeit gewählt. Aufgrund dieser Einstellungen können
Feuerstätten ab einen Kaminzug über 6 Pascal mit dieser Sicherheitseinrichtung betrieben werden.Das Öffnen
des P4-Gehäuses ist ausdrücklich untersagt.
Inhalt:
Produktbeschreibung
Technische Daten
Montage / Inbetriebnahme
Funktionstest
Wartung / Prüfungen
Leuchtanzeige / Fehler / Warnungen
Demontage des P4
Anschlussplan
Checkliste
Unterputzausführung
950485-2013-9
Die werkseitigen Einstellungen der Sicherheitseinrichtung sind
Seite 2
Seite 2
Seite 3
Seite 3
Seite 4
Seite 4
Seite 4
Anhang
Anhang

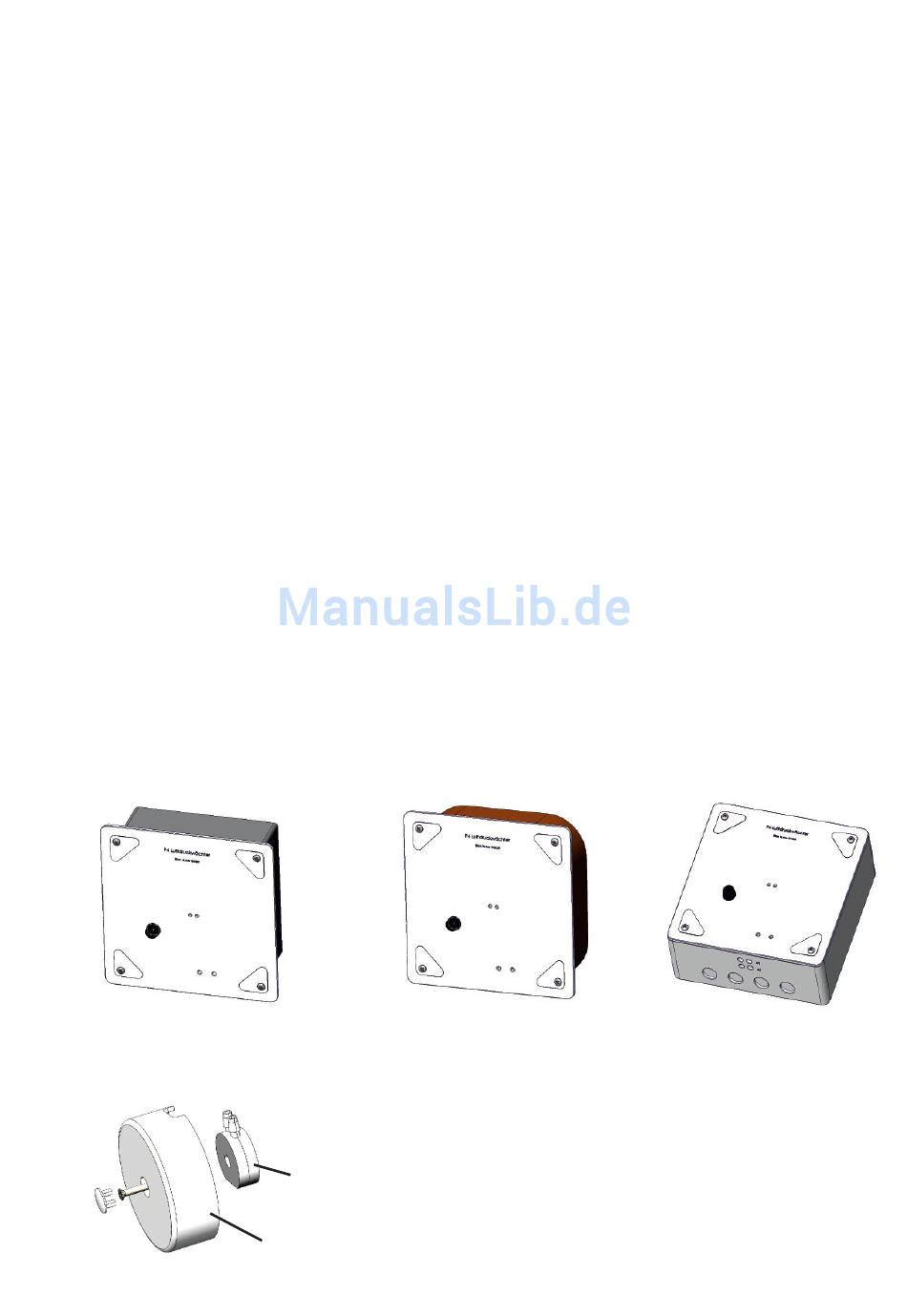

Unterputz-Hohlraumausführung
Windschutzdose (Ober-und Unterteil gefügt = 2 Teile) in Einbaulage
mit Schlauchnippel nach oben bzw. Luftbohrungen nach unten
Sturmschutzdose
1 / 4
Bei Nichtbeachtung der Anleitung

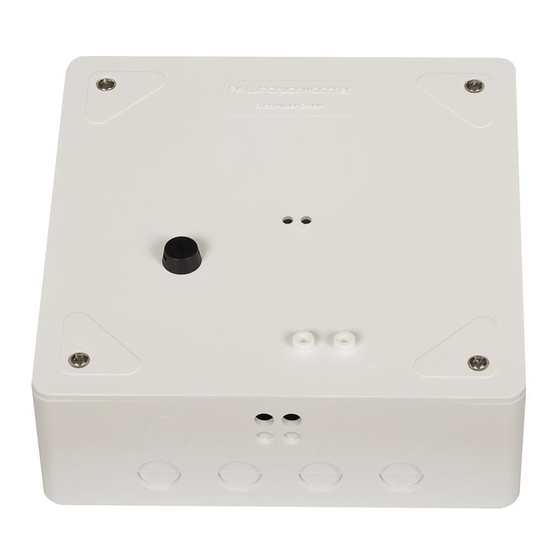

Aufputzausführung
Der
