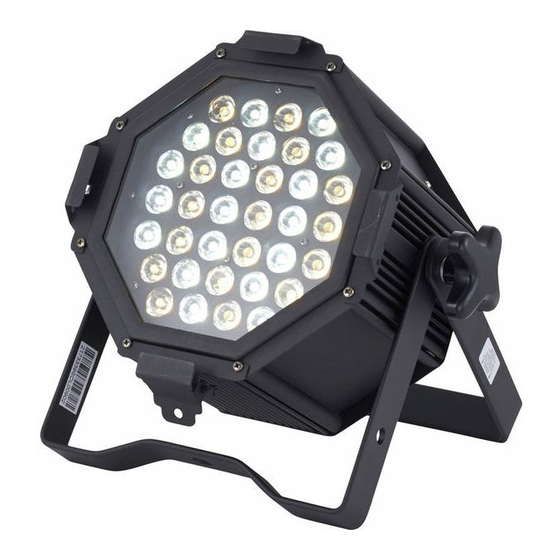

- Seite 1 Octagon Theater CW/WW 36x1W LED-PAR bedienungsanleitung...
- Seite 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 07.02.2013...
-
Seite 3: Inhaltsverzeichnis
Sicherheitshinweise..........................7 Leistungsmerkmale..........................12 Installation..............................13 Inbetriebnahme............................16 Anschlüsse und Bedienelemente....................19 Bedienung..............................22 7.1 Gerät starten............................22 7.2 Hauptmenü............................22 7.3 Menüübersicht..........................28 7.4 Funktionen im 5-Kanal-DMX-Modus..................29 Technische Daten............................ 30 Fehlerbehebung............................31 Umweltschutz............................33 Octagon Theater CW/WW 36x1W... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Verletzungen führen kann, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signal‐ wort weist auf eine möglicherweise gefähr‐ liche Situation hin, die zu Sach- und Umwelt‐ schäden führen kann, wenn sie nicht gemieden wird. Octagon Theater CW/WW 36x1W...
- Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Span‐ nung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. LED-PAR...
-
Seite 7: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. Octagon Theater CW/WW 36x1W... - Seite 8 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 9 Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. Octagon Theater CW/WW 36x1W...
- Seite 10 Sicherheitshinweise WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle.
-
Seite 11: Stromversorgung
Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. Octagon Theater CW/WW 36x1W... -
Seite 12: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Der Octagon Theater CW/WW eignet sich sowohl für den Einsatz auf Theaterbühnen und in Festspielhäusern, als auch für den Live- und Touralltag. Er bietet hier eine stromsparende Alter‐ native zu Halogenscheinwerfern. Besondere Eigenschaften des Geräts: 18 × High-Power-LEDs, kaltweiß (ca. 6400 K) 18 ×... -
Seite 13: Installation
Schrauben gehören zum Lieferumfang. WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Fangseil oder eine Sicherungskette. Octagon Theater CW/WW 36x1W... - Seite 14 Installation HINWEIS! Überhitzungsgefahr Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern.
-
Seite 15: Pinbelegung
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) Octagon Theater CW/WW 36x1W... -
Seite 16: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. LED-PAR... - Seite 17 DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. Octagon Theater CW/WW 36x1W...
- Seite 18 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.
-
Seite 19: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Rückseite Octagon Theater CW/WW 36x1W... - Seite 20 Anschlüsse und Bedienelemente 1 Display. 2 Taste [OK] Bestätigt einen ausgewählten Wert. 3, 4 Tasten , Erhöht bzw. verringert den angezeigten Wert um eins. 5 Taste [M] Aktiviert das Hauptmenü bzw. ein Untermenü. 6 Doppelbügel zum Aufhängen oder Aufstellen. 7 Kaltgeräteeinbaukupplung für das Spannungsversorgungskabel zum nächsten Gerät. 8 Feststellschraube für die Bügel.
- Seite 21 Anschlüsse und Bedienelemente 10 DMX OUT DMX-Ausgang. 11 Kaltgeräteeinbaustecker für den Netzanschluss. Octagon Theater CW/WW 36x1W...
-
Seite 22: Bedienung
Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Das Gerät ist sofort betriebsbereit und arbeitet im zuletzt aktiven Modus mit den zuletzt gewählten Einstellungen. 7.2 Hauptmenü Menüsteuerung Drücken Sie [M], um das Hauptmenü zu öffnen. Benutzen Sie die Pfeiltasten, um den gewünschten Parameter auszuwählen bzw. - Seite 23 „WARM“ anzeigt. Drücken Sie [OK]. In diesem Stand-Alone-Modus können Sie die Geschwindigkeit des Strobe-Effekts im Bereich von 0 (keine Geschwindigkeit) bis 24 (schnelle Geschwindigkeit) und die Dimmer-Einstel‐ lungen für Kalt- bzw. Warmweiß (Bereich von 0 bis 255) ändern. Octagon Theater CW/WW 36x1W...
- Seite 24 Bedienung Betriebsart „Show/Master“ Drücken Sie die Taste [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „LINE“ anzeigt. Drücken Sie [OK]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „MA“ anzeigt. Drücken Sie [OK]. Jetzt können Sie eine der 8 vorprogrammierten automatischen Shows aus‐ wählen.
- Seite 25 Display den gewünschten Wert anzeigt, drücken Sie [OK], um die Auswahl zu bestätigen, und anschließend [M], um wieder in das übergeordnete Menü zu kommen. Um ohne Änderungen wieder zurück in das übergeordnete Menü zu kommen, drücken Sie [M]. Octagon Theater CW/WW 36x1W...
- Seite 26 Bedienung Geschwindigkeit Strobe-Effekt Drücken Sie [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „SET“ anzeigt. Drücken Sie [OK]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „STRO“ anzeigt. Drücken Sie [OK]. Jetzt können Sie die Geschwindigkeit des Strobe-Effekts einstellen. Wählen Sie mit den Pfeiltasten einen Wert zwischen 0 (keine Geschwindigkeit) und 24 (schnelle Geschwindigkeit) (Anzeige „S-00“...
- Seite 27 Display den gewünschten Wert anzeigt, drücken Sie [OK], um die Auswahl zu bestätigen, und anschließend [M], um wieder in das übergeordnete Menü zu kommen. Um ohne Änderungen wieder zurück in das übergeordnete Menü zu kommen, drücken Sie [M]. Octagon Theater CW/WW 36x1W...
-
Seite 28: Menüübersicht
Bedienung 7.3 Menüübersicht LED-PAR... -
Seite 29: Funktionen Im 5-Kanal-Dmx-Modus
Intensität Kaltweiß (0 % bis 100 %) 0…255 Intensität Warmweiß (0 % bis 100 %) 0…15 Ohne Funktion 16…255 Strobe-Effekt in 24 Stufen, Geschwindigkeit ansteigend 0…15 Ohne Funktion 16…255 31 feste Farbmischungen (Makros) 0…255 Dimmer (0 % bis 100 %) Octagon Theater CW/WW 36x1W... -
Seite 30: Technische Daten
Technische Daten Technische Daten Leuchtmittel 18 × 1 W LEDs, kaltweiß (ca. 6400 K) 18 × 1 W LEDs, warmweiß (ca. 2800 K) Anzahl der DMX-Kanäle Abstrahlwinkel 36 ° Energieversorgung 230 V (AC), 50 Hz Leistungsaufnahme 42 W Abmessungen (B × T × H) 301 mm ×... -
Seite 31: Fehlerbehebung
Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: Octagon Theater CW/WW 36x1W... - Seite 32 Fehlerbehebung Symptom Abhilfe Das Gerät funktioniert nicht, kein Überprüfen Sie die Netzverbindung und die Sicherung. Licht Keine Reaktion auf den DMX-Con‐ 1. Überprüfen Sie die DMX-Anschlüsse und -Kabel auf troller korrekte Verbindung. 2. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. 3.
-
Seite 33: Umweltschutz
Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Octagon Theater CW/WW 36x1W... - Seite 34 Notizen LED-PAR...
- Seite 36 Musikhaus Thomann e.K. · Treppendorf 30 · 96138 Burgebrach · Germany · www.thomann.de...
