3.0 ZUSAMMENBAU
3.5

Beleuchtungseinrichtung montieren

Materialliste:
1. Lampe
2. Winkel
3. Mutter
4. Z-Winkel
5. Gummistopfen
6. Schraube
7. U-Scheibe
8. Fächerscheibe
9. 6kt.-Mutter
10.Flügelschraube

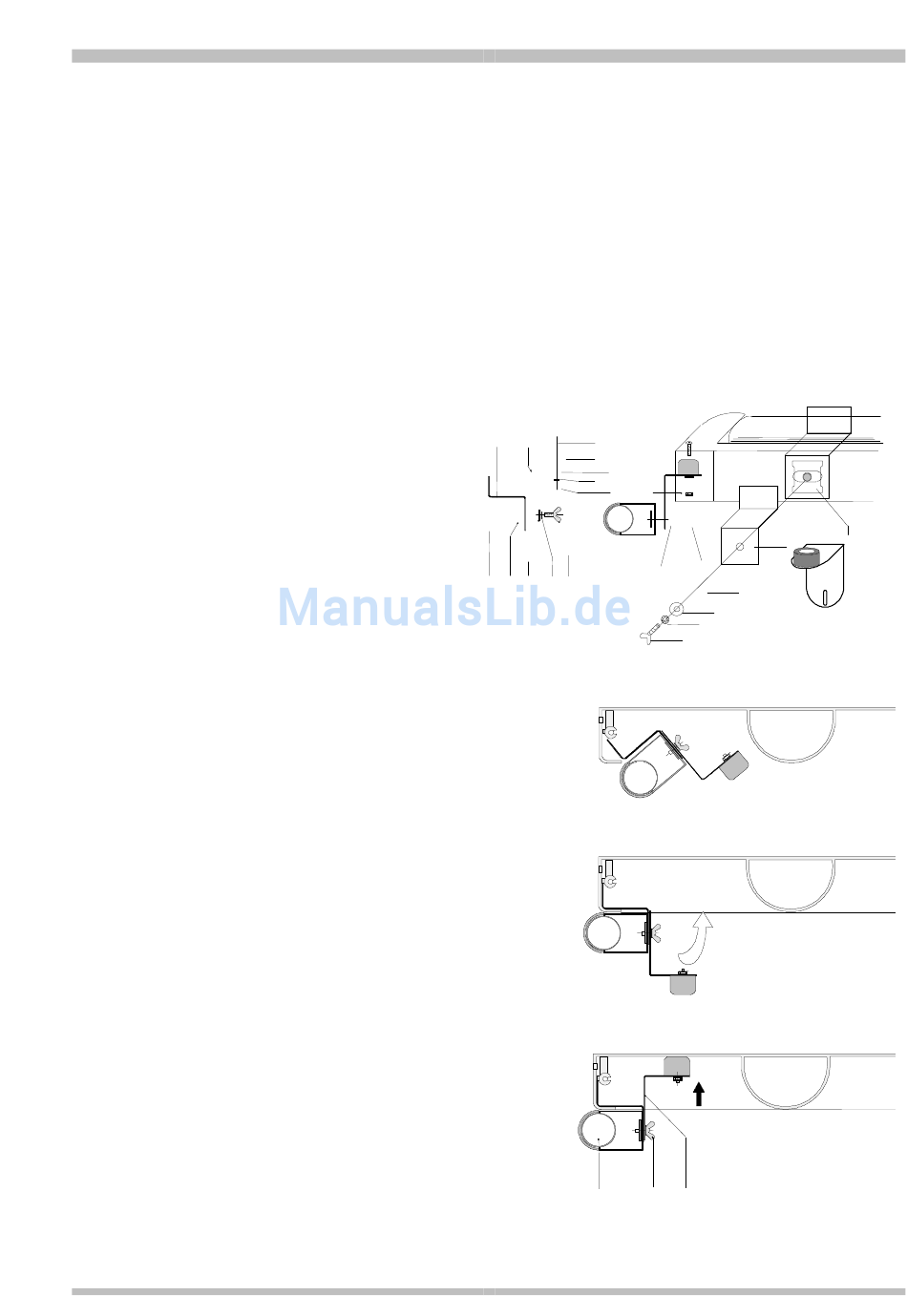

A) Montage der Befestigungswinkel gemäß
skizze. Für das Öffnen der Lampe nehmen Sie bitte
die Anleitung der Fa. Osram hinzu.
B) Lampe mit vormontierten Haltewinkeln in die
untere Profilierung einsetzen.
.
C) Lampe in waagerechte Lage schwenken.
Haltewinkel mit Gummistopfen nach oben drehen.
.
D) Haltewinkel mit Gummistopfen gegen die
Unterseite drücken und Flügelschraube festdrehen.
R - 59 01/01
.
A)
4 2
6
5
7
8
1
3 7 8 10
B)
C)
D)
1
9 1
2
7
8
10
10 2
4 3
7
