3.0 ZUSAMMENBAU UNTERSATZ

Schneidegerät und die Untersatzteile auspacken.
Kontrollieren Sie die Vollständigkeit und Unversehrtheit aller Teile.
Wichtig: Für die Montage des Untersatzes bitte Reihenfolge beachten.

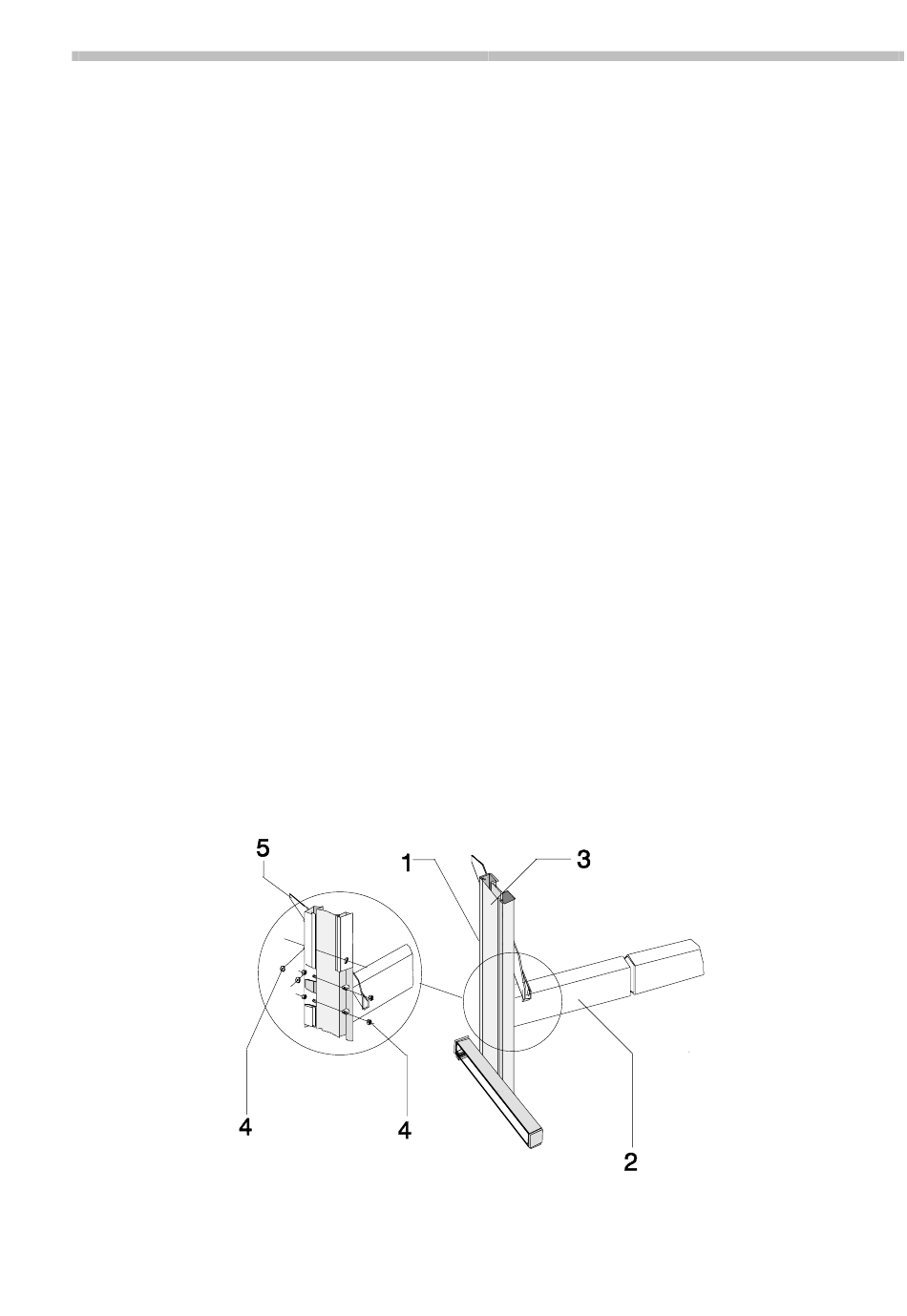

3.1 Untersatz montieren

A) Seitenteile (Pos.1) und Traverse (Pos.2) auspacken.
B) Ziehen Sie das mittlere Abdeckblech (Pos. 3) aus den Seitenteilen.
C) Führen Sie die Traverse (Pos.2) mit den Gewindebolzen in die Langlöcher
der Seitenteile (Pos.1).
D) Befestigen Sie die Traversen mit den Sechskantmuttern (Pos. 4) an den
Seitenteilen (Pos. 1).
E) Befestigen Sie die Trägerkonsolen links und rechts (Pos. 5) mit den
Sechskantmuttern (Pos. 4) an den Seitenteilen (Pos. 1).
F) Schieben Sie die mittleren Abdeckbleche (Pos. 3) in die Seitenteile (Pos.1).
