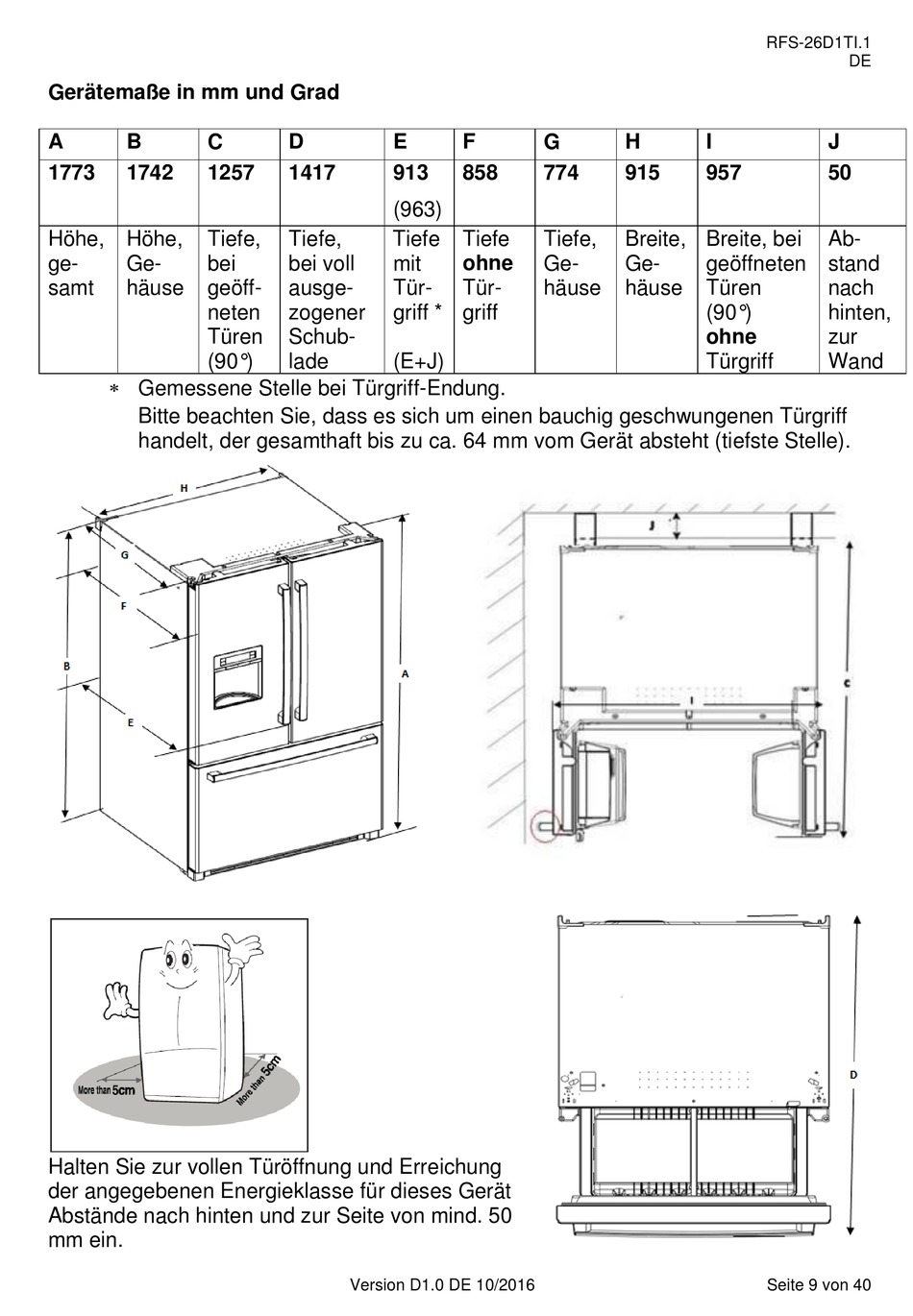

Gerätemaße in mm und Grad
A
B
C
1773
1742
1257
Höhe,
Höhe,
Tiefe,
ge-
Ge-
bei
samt
häuse
geöff-
neten
Türen
(90°)
Gemessene Stelle bei Türgriff-Endung.
Bitte beachten Sie, dass es sich um einen bauchig geschwungenen Türgriff
handelt, der gesamthaft bis zu ca. 64 mm vom Gerät absteht (tiefste Stelle).
Halten Sie zur vollen Türöffnung und Erreichung
der angegebenen Energieklasse für dieses Gerät
Abstände nach hinten und zur Seite von mind. 50
mm ein.
D
E
1417
913
(963)
Tiefe,
Tiefe
bei voll
mit
ausge-
Tür-
zogener
griff *
Schub-
lade
(E+J)
Version D1.0 DE 10/2016
F
G
H
858
774
915
Tiefe
Tiefe,
Breite,
ohne
Ge-
Ge-
Tür-
häuse
häuse
griff
RFS-26D1TI.1
DE
I
J
957
50
Breite, bei
Ab-
geöffneten
stand
Türen
nach
(90°)
hinten,
ohne
zur
Türgriff
Wand
Seite 9 von 40
