Montageabschluss - Teckentrup PRO 260 Betriebsanleitung

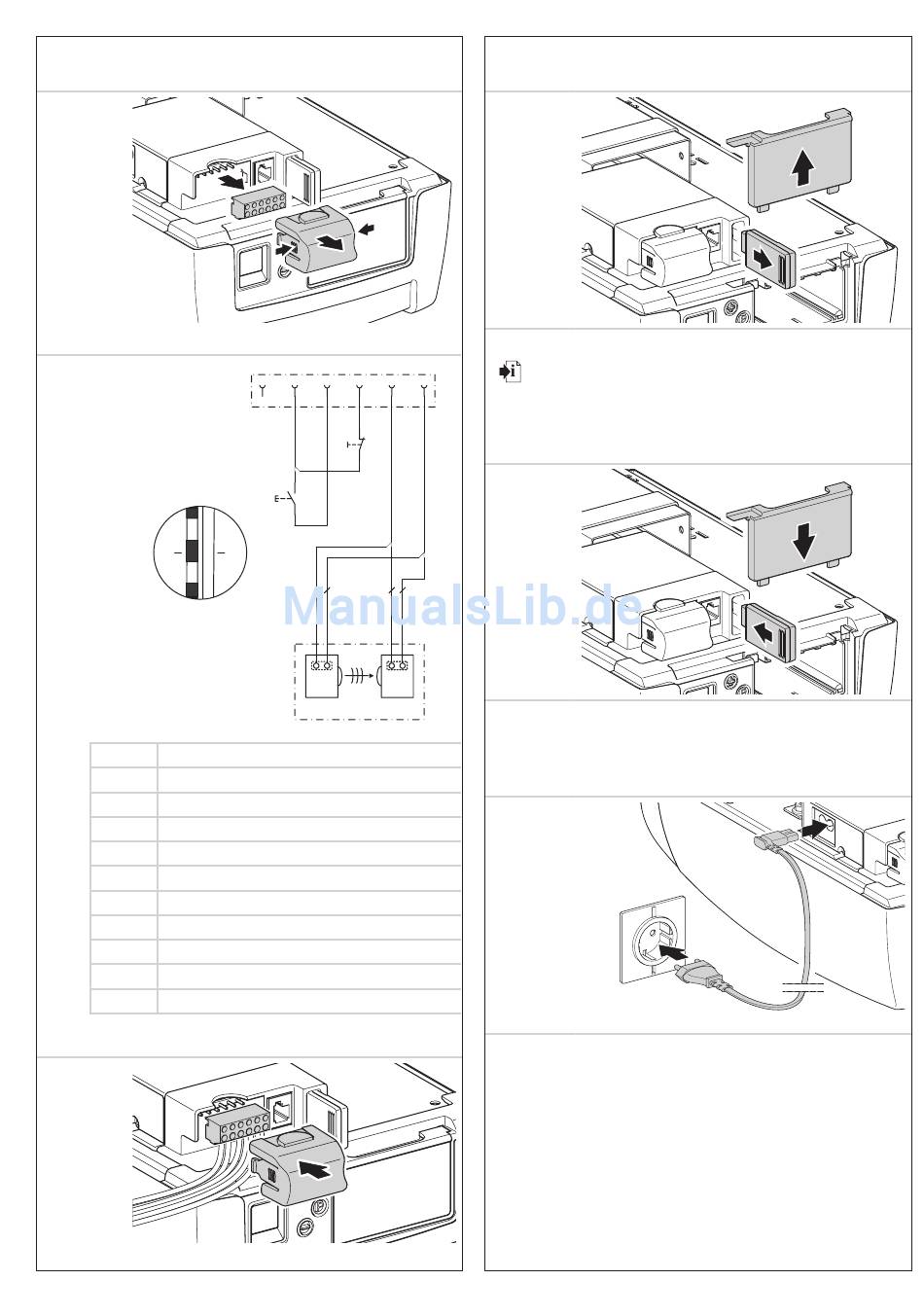

3.3.3 Anschluss XB03
3.3.3 / 1
3.3.3 / 2
- XB03
M11E021
- W1
- W2
1
1 GND
2 impuls
3 24 V Dc
4 Haltkreis, aktiv nach reset
70 GND
71 Lichtschranke
AP27 Lichtschranke
rX Lichtschranke Empfänger
TX Lichtschranke Sender
Sb1 impulstaster
Sb4 Öffnerkontakt Haltkreis
3.3.3 / 3
Betriebsanleitung, PRO 260, 270, 280 (#103851 – D)
3 1 2 4 70
- Sb4
- Sb1
2
- W1 - W2
1 2 1 2
- AP27
2 1 2
TX RX
3.3.4 Anschluss Xn70 und XW81
3.3.4 / 1
71
VERWEIS
Die Montagebeschreibung der Anschlusselemente entnehmen Sie der
separaten Dokumentation.
3.3.4 / 2
1
3.4

Montageabschluss

3.4 / 1
• Bringen Sie die Warnschilder gegen Einklemmen an auffälligen
Stellen dauerhaft an.
• Stellen Sie sicher, dass nach der Montage keine Teile des Tores in
öffentliche Fußwege oder Straßen hineinragen.
9
