3.3 Steuerungsanschlüsse
GEFAHR!
Lebensgefahr durch Stromschlag!
• Vor Verkabelungsarbeiten trennen Sie das Antriebssystem unbe-
dingt von der Stromversorgung. Stellen Sie sicher, dass während
der Verkabelungsarbeiten die Stromversorgung unterbrochen
bleibt.
HINWEIS
gefahr von Sachschaden durch unsachgemäße Montage des
Antriebs!
Fremdspannung an dem Anschluss XB03 führt zur Zerstörung der
gesamten Elektronik.
• Schließen Sie an die Klemmen 1, 2 und 4 (XB03) nur potential-
freie Kontakte an.
8

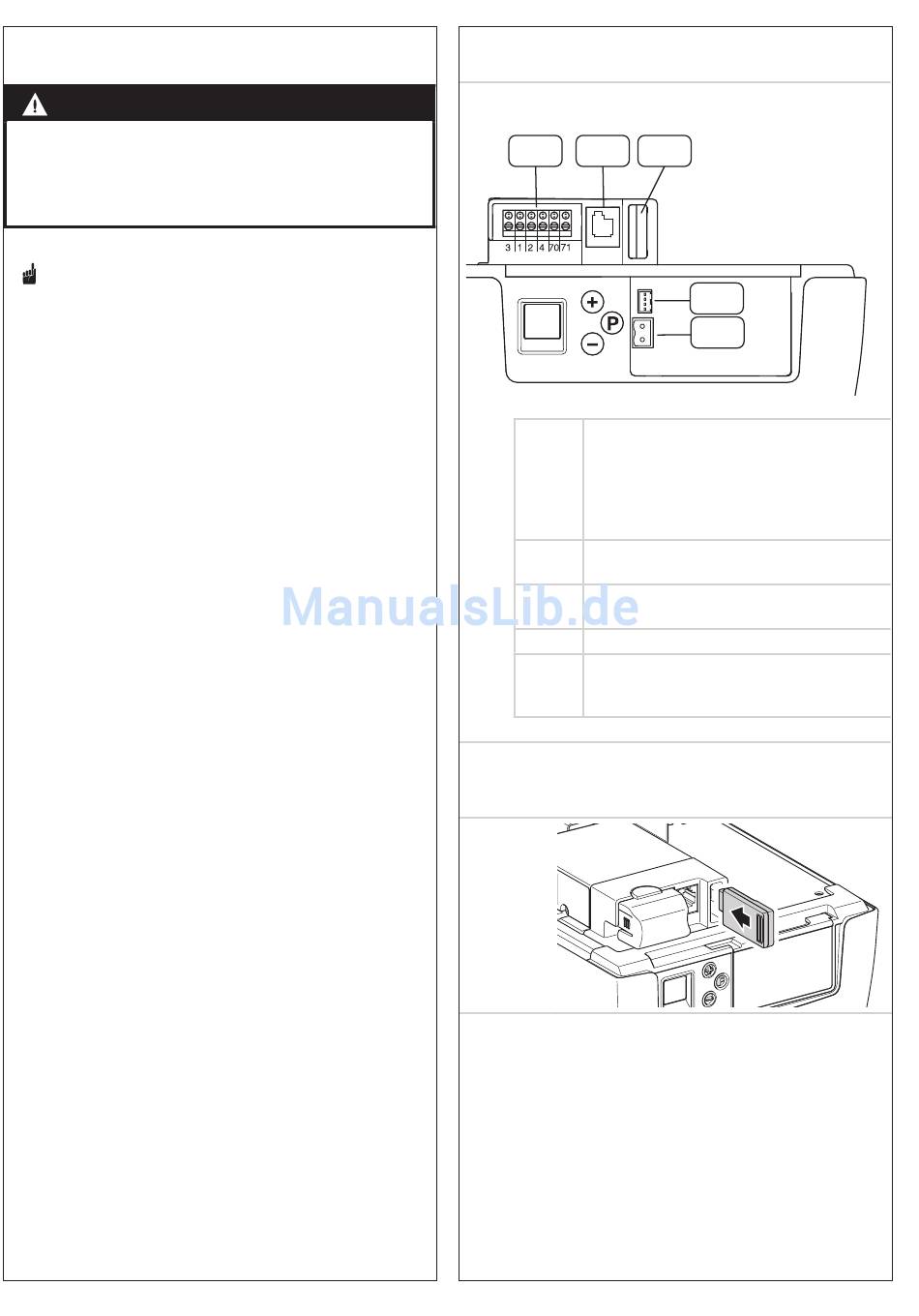

3.3.1 übersicht der Steuerungsanschlüsse
3.3.1 / 1
XB03 XW40
XB03 Anschluss
– externer Bedien elemente
– Lichtschranke
➔ „Ebene 5, Menü 1 - Programmierbarer
impulseingang (Klemme 1/2)"
➔ „3.3.3 Anschluss XB03"
XB72 Anschluss Modulantenne
➔ „3.3.2 Anschluss XB72"
XN70 Anschluss Battery Backup
➔ „3.3.4 Anschluss XN70 und XW81"
XW40 Anschluss MS-BUS für Erweiterungsmodule
XW81 Anschluss Erweiterung
Eingänge / Ausgänge
➔ „3.3.4 Anschluss XN70 und XW81"
3.3.2 Anschluss XB72
3.3.2 / 1
Betriebsanleitung, PRO 260, 270, 280 (#103851 – D)
XB72
XW81
XN70
