Serviceanleitung
für die Fachkraft
Vitosol 200-TM
Typ SPEA

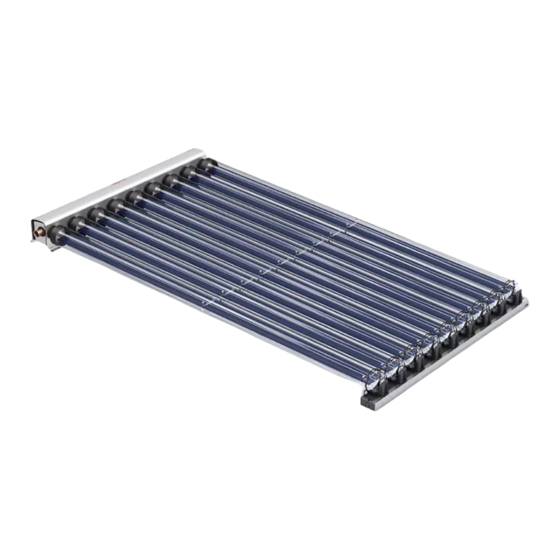

Vakuum-Röhrenkollektor nach dem Heatpipe-Prinzip
Gültigkeitshinweise siehe letzte Seite
VITOSOL 200-TM
Bitte aufbewahren!
5789 856 DE
2/2017

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann VITOSOL 200-TM

  • Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitosol 200-TM Typ SPEA Vakuum-Röhrenkollektor nach dem Heatpipe-Prinzip Gültigkeitshinweise siehe letzte Seite VITOSOL 200-TM Bitte aufbewahren! 5789 856 DE 2/2017...
  • Seite 2: Erläuterung Der Sicherheitshinweise

    Die Instandsetzung von Bauteilen mit sicher- Spannungsfreiheit kontrollieren. heitstechnischer Funktion gefährdet den siche- ■ Anlage gegen Wiedereinschalten sichern. ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- Gefahr ginalteile ersetzt werden. Heiße Oberflächen können Verbrennungen zur Folge haben. Zusatzkomponenten, Ersatz- und Verschleißteile ■...
  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Abgasgeruch Gefahr Abgase können zu lebensbedrohenden Vergif- tungen führen. ■ Heizungsanlage außer Betrieb nehmen. Aufstellort belüften. ■ Türen zu Wohnräumen schließen, um eine ■ Verbreitung der Abgase zu vermeiden. Verhalten bei Wasseraustritt aus dem Gerät Gefahr Bei Wasseraustritt aus dem Gerät besteht die...
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Information Symbole ....................Bestimmungsgemäße Verwendung ............Erstinbetriebnahme, Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ....Inspektion, Wartung Inspektionsumfang ........................ 13 Einzelteillisten Bestellung von Einzelteilen ..............15 Einzelteilliste ..................16 Technische Daten ........................ 18 Bescheinigungen Konformitätserklärung ................19...
  • Seite 5: Bestimmungsgemäße Verwendung

    Information Symbole Die Arbeitsabläufe für die Erstinbetriebnahme, Inspek- Symbol Bedeutung tion und Wartung sind im Abschnitt „Erstinbetrieb- Verweis auf anderes Dokument mit weiter- nahme, Inspektion und Wartung“ zusammengefasst führenden Informationen und folgendermaßen gekennzeichnet: Arbeitsschritt in Abbildungen: Symbol Bedeutung Die Nummerierung entspricht der Reihen- Bei der Erstinbetriebnahme erforderliche folge des Arbeitsablaufs.
  • Seite 6: Erstinbetriebnahme, Inspektion, Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Druck prüfen, Vordruck Ausdehnungsgefäß ggf. ändern..........• • • 2. Sicherheitseinrichtungen auf Funktion prüfen..............• • •...
  • Seite 7: Druck Prüfen, Vordruck Ausdehnungsgefäß Ggf. Ändern

    Erstinbetriebnahme, Inspektion, Wartung Druck prüfen, Vordruck Ausdehnungsgefäß ggf. ändern Dieser Vorgang kann nicht während des Betriebs der 3. Vordruck des Ausdehnungsgefäßes ermitteln: Solaranlage durchgeführt werden. Wert für den Anlagendruck abzüglich 0,3 bar für Wasservorlage 1. Die Kollektoren mit Abdeckplanen (Zubehör) abde- cken.
  • Seite 8: Sicherheitseinrichtungen Auf Funktion Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Sicherheitseinrichtungen auf Funktion prüfen Sicherheitsventil prüfen: ■ Auslösedruck ■ Korrekter Einbau, mit Ausblaseleitung Elektrische Anschlüsse prüfen Steckverbindungen und Leitungsdurchführungen auf festen Sitz prüfen, Leitungen auf Beschädigungen prü- fen. Füllen, Spülen und Leckprüfung der Solaranlage Achtung ■ Zubehör zum Spülen und Füllen der Solaranlage: Die Befüllung und Inbetriebnahme der Solaran- –...
  • Seite 9 Erstinbetriebnahme, Inspektion, Wartung Füllen, Spülen und Leckprüfung der Solaranlage (Fortsetzung) Durchflussanzeige Ausdehnungsgefäß Befüllhahn Spül- und Befülleinrichtung Stagnationskühlkörper Absperrventil (Rücklauf) 01. Absperrventil (Vorlauf) 09. Entleerungshahn öffnen: Kugelhahn schließen. Die Befüllpumpe (Thermometer) 45° nach rechts drehen. der Spül- und Befülleinrichtung so lange laufen lassen, bis der erforderliche Fülldruck erreicht ist.
  • Seite 10: Durchflussmenge Ermitteln Und Ggf. Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Durchflussmenge ermitteln und ggf. einstellen Durchflussmenge an der Oberkante des Schwebekör- In Verbindung mit stufigen Umwälzpumpen erforderli- pers ablesen. che Durchflussmenge über Leistungsstufe einstellen Falls keine Durchflussmenge angezeigt wird, öffnet (ungefähre Einstellwerte siehe folgende Tabellen). sich das Rückschlagventil im Rücklauf nicht selbstän- dig, der Strömungsweg ist verschlossen.
  • Seite 11: Kontrollspülung Durchführen

    Erstinbetriebnahme, Inspektion, Wartung Kontrollspülung durchführen Eine abschließende Kontrollspülung sollte in zwei Schritten erfolgen. Abb. 6 Schritt 1 5. Absperrventil (Rücklauf) : Kugelhahn (Thermo- meter) in 45° Stellung drehen. 1. Absperrhahn schließen: Mit Schraubendreher den Schlitz an der Stellschraube in Stellung „S“ 6.
  • Seite 12: Anlage In Betrieb Nehmen

    Erstinbetriebnahme, Inspektion, Wartung Kontrollspülung durchführen (Fortsetzung) 3. Befüllschlauch der Spül- und Befülleinrichtung 7. Befüllpumpe der Spül- und Befülleinrichtung am Entleerungshahn anschließen. einschalten. Mit einem Druck größer 1 bar wird das Rück- 4. Absperrventil (Vorlauf) schließen: Kugelhahn schlagventil freigedrückt. (Thermometer) 90°nach rechts drehen. Entleerungshahn und Befüllhahn nach dem...
  • Seite 13: Inspektionsumfang

    Inspektionsumfang Inspektionsumfang Zur Betriebssicherheit der Solaranlage sollte eine jähr- liche Inspektion durchgeführt werden. Ergänzend dazu wird alle 3 bis 5 Jahre eine Sichtkon- trolle der wesentlichen Komponenten (z.B. Kollektoren, Rohrleitungen) empfohlen. ■ Solaranlage entlüften. ■ Anlagenbetriebsdruck mit Sollwert vergleichen. Bei Abweichung Ausdehnungsgefäß...
  • Seite 14 Inspektionsumfang Inspektionsumfang (Fortsetzung)
  • Seite 15: Einzelteillisten

    Einzelteillisten Bestellung von Einzelteilen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild auf dem Kollektor) ■ Positionsnummer des Einzelteils...
  • Seite 16: Einzelteilliste

    Einzelteillisten Einzelteilliste 0003 0004 0005 0001 0002 0006 0007 0008 0009 0011 0010 0017 0012 0014 0015 0018 0019 0022 0020 0021 0023 Abb. 9...
  • Seite 17 Einzelteillisten Einzelteilliste (Fortsetzung) Pos. Einzelteil 0001 Vakuumröhre 0002 Röhrenhalterung 0003 Kollektorsicherung 0004 Spannringe 0005 O-Ringe (4 Stück) 0006 Klemmstein 0007 Anschlussrohr kurz 0008 Stützhülse 0009 Spezial-Armaturenfett 0010 Winkelverschraubung mit Stützhülse 0011 Verbindungsrohr mit Wärmedämmung 0012 Befestigungswinkel für Blechdach 0014 Sicherungsblech 0015 Befestigungswinkel für liegende Montage 0017...
  • Seite 18: Technische Daten

    Technische Daten Technische Daten 1,63 m 3,26 m Absorberfläche 1,63 3,26 Aperturfläche 1,73 3,46 Optischer Wirkungsgrad η Wärmeverlustbeiwert k 1,20 1,20 W/(m · Wärmeverlustbeiwert k 0,06 0,06 W/(m · Wärmekapazität c kJ/K) Max. Stillstandtemperatur °C Zul. Betriebsdruck Inhalt Wärmeträgermedium Liter 0,86 1,72...
  • Seite 19: Konformitätserklärung

    Bescheinigungen Konformitätserklärung Vitosol 200-TM, Typ SPEA Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen folgender Richtlinien und Verordnungen erfüllt: 2014/35/EU Niederspannungsrichtlinie 2014/30/EU EMV-Richtlinie 2014/68/EU Druckgeräterichtlinie Angewandte Normen DIN EN 1991-1-1 2002 + AC 2009...
  • Seite 20: Gültigkeitshinweis

    Gültigkeitshinweis Herstell-Nr.: 7749036 7749037 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 0 64 52 70-0 Telefax: 07242 62381-440 Telefax: 0 64 52 70-27 80 www.viessmann.at www.viessmann.de...
