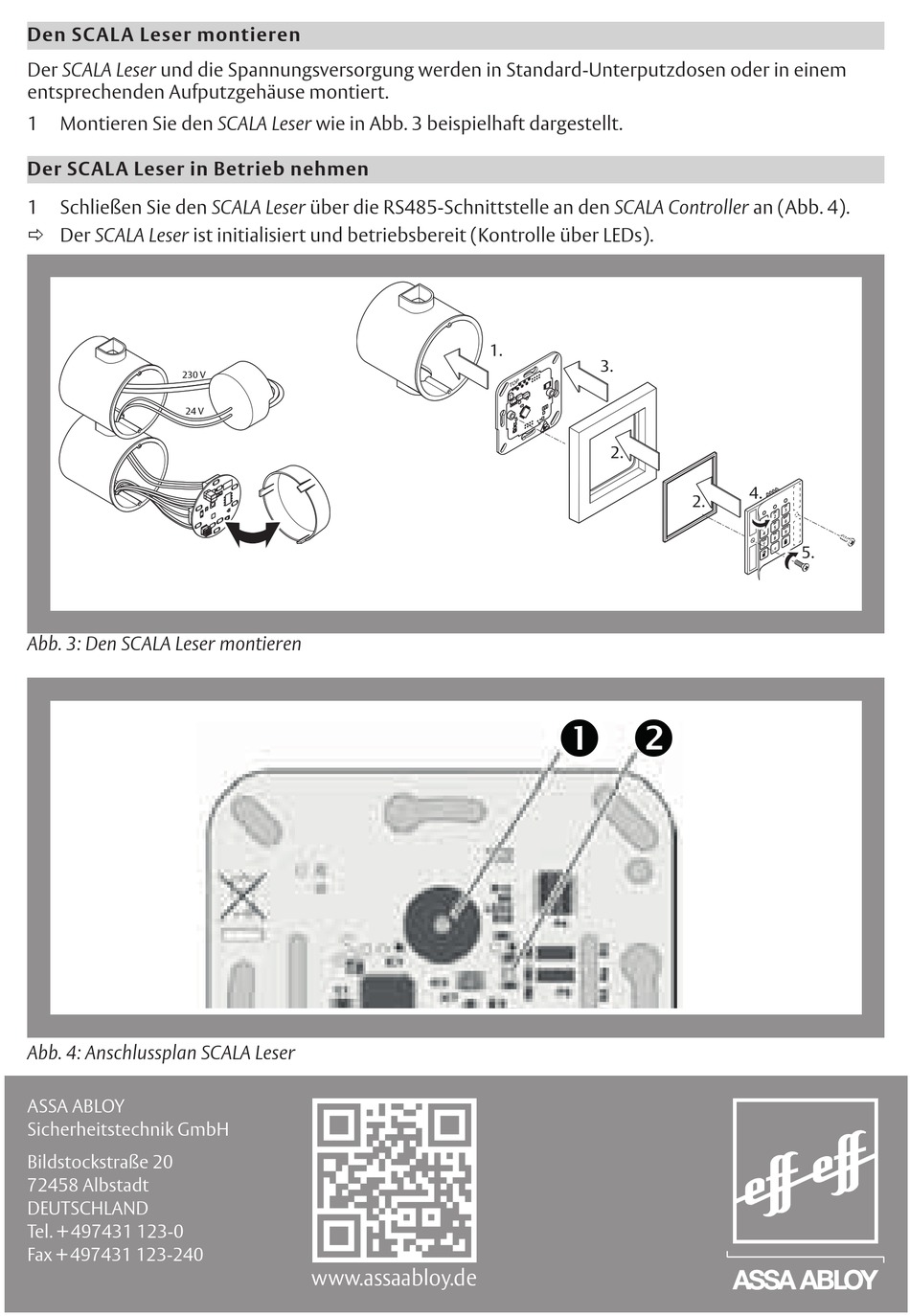

effeff SCALA Leser Installations- Und Montageanleitung Seite 4

Den SCALA Leser montieren
Der SCALA Leser und die Spannungsversorgung werden in Standard-Unterputzdosen oder in einem
entsprechenden Aufputzgehäuse montiert.
1 Montieren Sie den SCALA Leser wie in Abb. 3 beispielhaft dargestellt.
Der SCALA Leser in Betrieb nehmen
1 Schließen Sie den SCALA Leser über die RS485-Schnittstelle an den SCALA Controller an (Abb. 4).
Ö Der SCALA Leser ist initialisiert und betriebsbereit (Kontrolle über LEDs).
230 V
24 V
Abb. 3: Den SCALA Leser montieren
Abb. 4: Anschlussplan SCALA Leser
