effeff SCALA Leser Installations- Und Montageanleitung Seite 2

Übersicht SCALA Lesegerät ohne Tastatur: Anschlüsse und LEDs
Vorderseite
LED 1

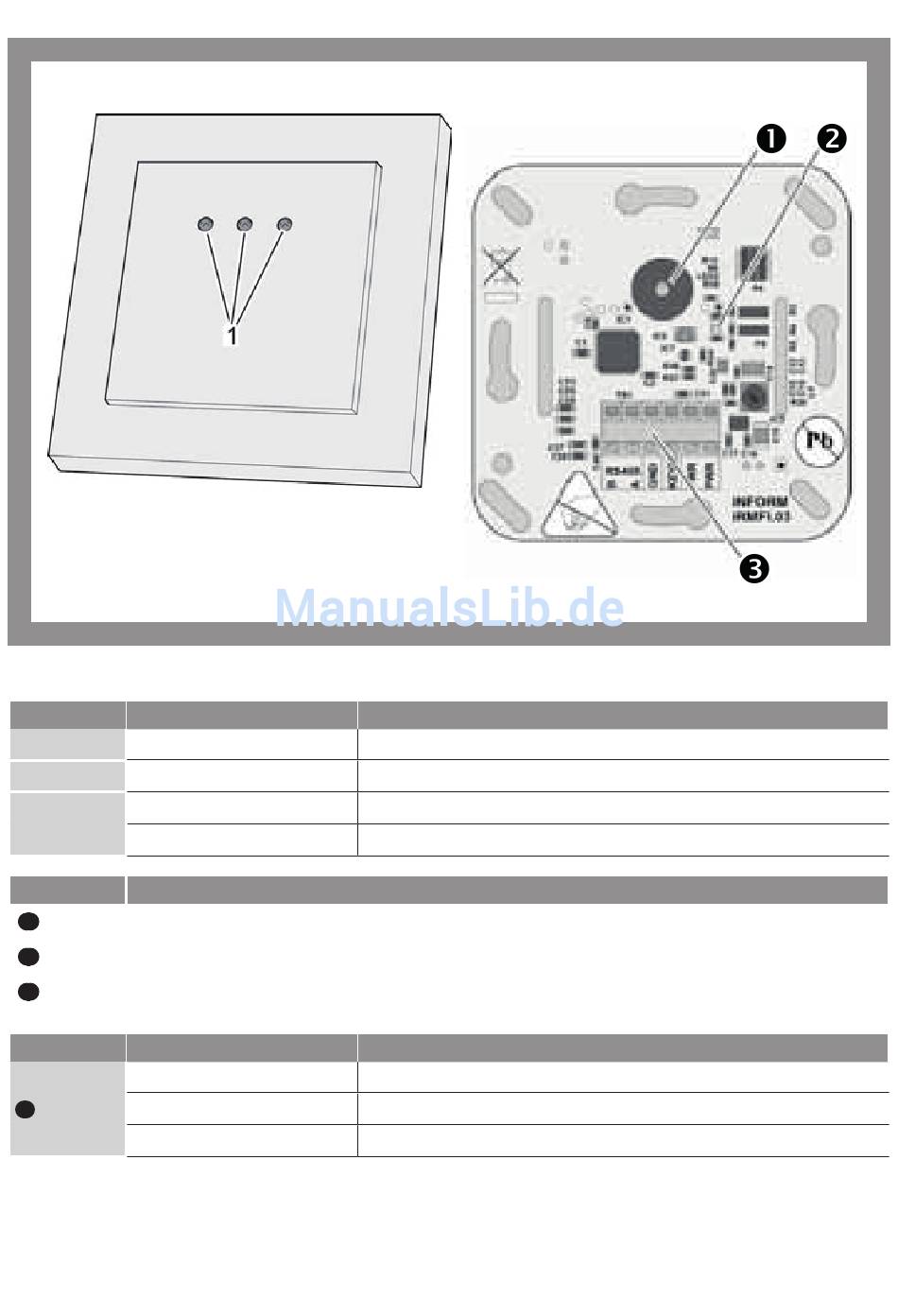

Abb. 1: Platine des SCALA Lesegeräts ohne Tastatur
LED Zustand
1
gelb
2
blau
rot
3
grün
Anschlüsse Beschreibung
1 Summer (Funktion über Software konfigurierbar)
2 LED 2 (siehe nachfolgende Tabelle)
3 Schraubklemmen zum Anschluss an den SCALA Controller
LED Zustand
grün
2
rot
orange
LED 2 LED 3
Bedeutung
SCALA Lesegerät ist in Betrieb
Ausweis wird beschrieben
Zutritt wird nicht gewährt
Zutritt wird gewährt
Bedeutung
Kommunikation ist in Ordnung
Kommunikation ist nicht möglich
Kommunikation der Schnittstelle ist in Ordnung, aber Daten fehlen
Rückseite
