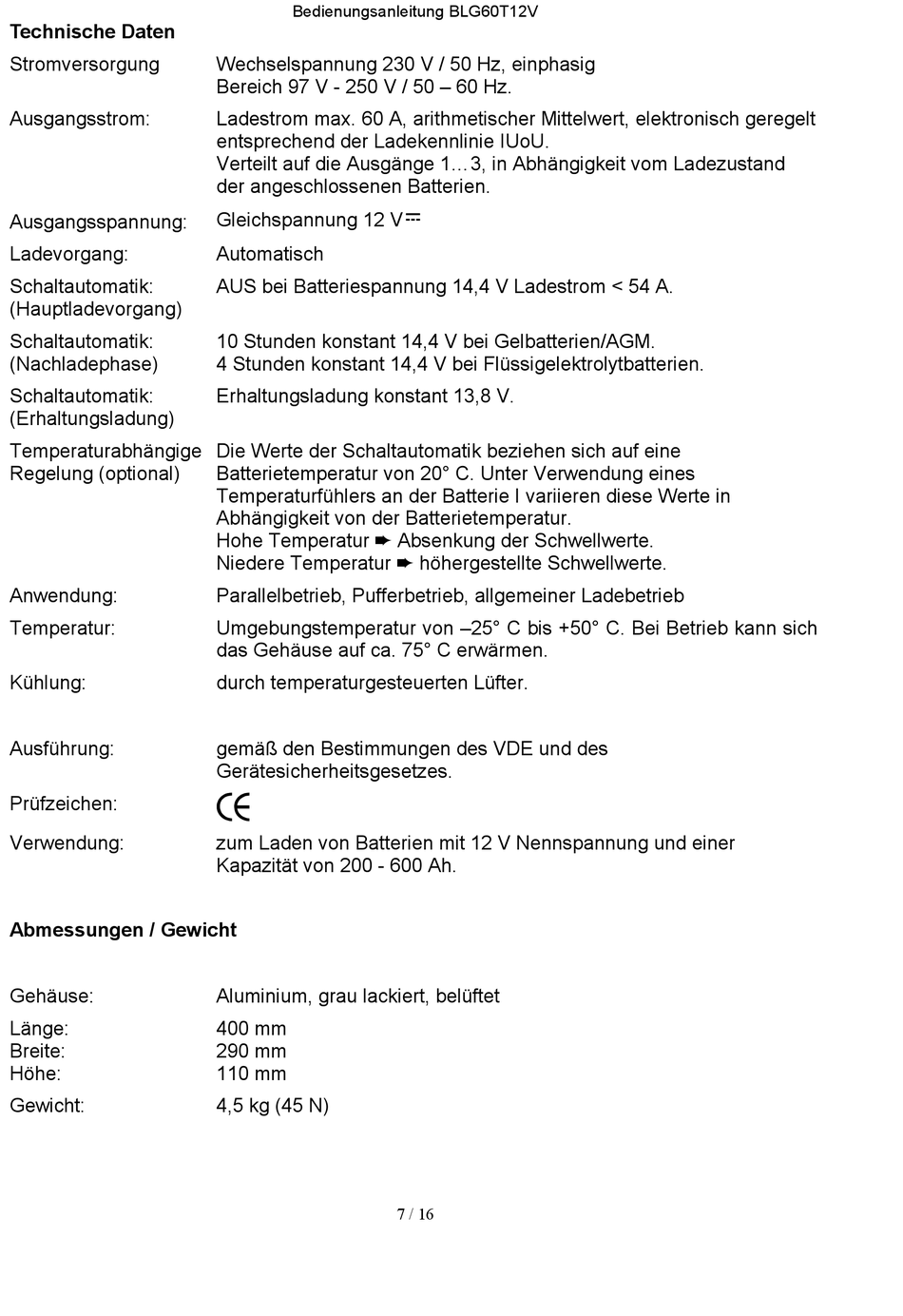

Technische Daten
Stromversorgung
Ausgangsstrom:
Ausgangsspannung:
Ladevorgang:
Schaltautomatik:
(Hauptladevorgang)
Schaltautomatik:
(Nachladephase)
Schaltautomatik:
(Erhaltungsladung)
Temperaturabhängige
Regelung (optional)
Anwendung:
Temperatur:
Kühlung:
Ausführung:
Prüfzeichen:
Verwendung:
Abmessungen / Gewicht
Gehäuse:
Länge:
Breite:
Höhe:
Gewicht:
Bedienungsanleitung BLG60T12V
Wechselspannung 230 V / 50 Hz, einphasig
Bereich 97 V - 250 V / 50 – 60 Hz.
Ladestrom max. 60 A, arithmetischer Mittelwert, elektronisch geregelt
entsprechend der Ladekennlinie IUoU.
Verteilt auf die Ausgänge 1...3, in Abhängigkeit vom Ladezustand
der angeschlossenen Batterien.
Gleichspannung 12 V
Automatisch
AUS bei Batteriespannung 14,4 V Ladestrom < 54 A.
10 Stunden konstant 14,4 V bei Gelbatterien/AGM.
4 Stunden konstant 14,4 V bei Flüssigelektrolytbatterien.
Erhaltungsladung konstant 13,8 V.
Die Werte der Schaltautomatik beziehen sich auf eine
Batterietemperatur von 20° C. Unter Verwendung eines
Temperaturfühlers an der Batterie I variieren diese Werte in
Abhängigkeit von der Batterietemperatur.
Hohe Temperatur
Niedere Temperatur
Parallelbetrieb, Pufferbetrieb, allgemeiner Ladebetrieb
Umgebungstemperatur von –25° C bis +50° C. Bei Betrieb kann sich
das Gehäuse auf ca. 75° C erwärmen.
durch temperaturgesteuerten Lüfter.
gemäß den Bestimmungen des VDE und des
Gerätesicherheitsgesetzes.
zum Laden von Batterien mit 12 V Nennspannung und einer
Kapazität von 200 - 600 Ah.
Aluminium, grau lackiert, belüftet
400 mm
290 mm
110 mm
4,5 kg (45 N)
Absenkung der Schwellwerte.
höhergestellte Schwellwerte.
7 / 16
