Krok 2
(e)
52L
(d)
13

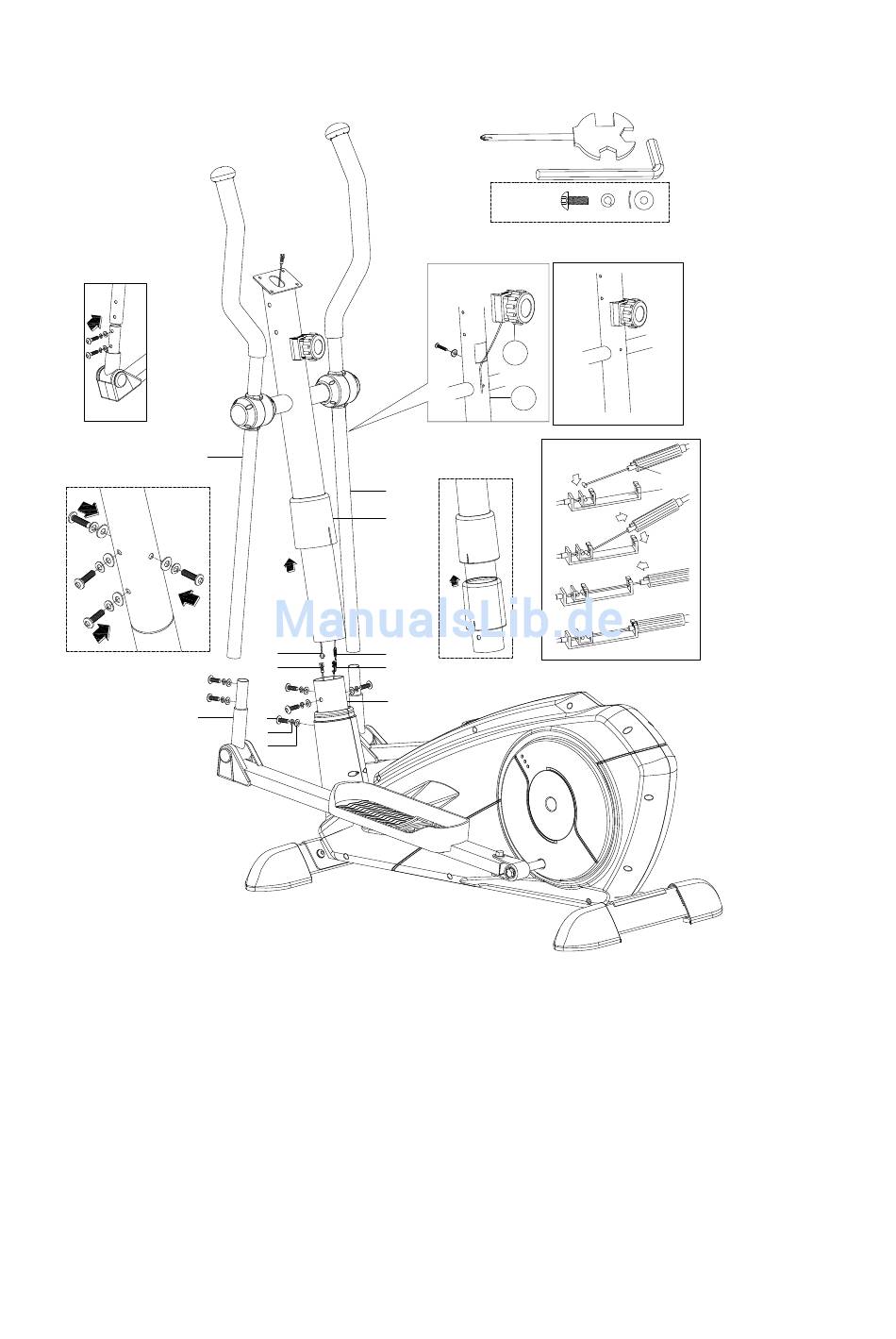

1. Veďte
prvek nastavení zátěže (25) s regulačním kolečkem
připevněte regulační kolečko - viz . detail nákresu a-1 , a-2. Předtím, než spojíte kabely a lanka v
hlavní trubce, nasaďte krytku 35 na horní část hlavní trubky.
2. Spojte vrchní lanko zátěže (25) se spodním lankem zátěže (27) a také horní kabel komputeru (28)
se spodním kabelem komputeru(29). Namontujte podpěru řidítek (10) na hlavní rám (1) s pomocí
k tomu určených ibusových šroubů (9), vlnovitých podložek (6)a pojisných kroužků(7).
3. Namontujte levou a pravou tyč s rukojetí (52L & 52R) na pohyblivá táhla (13), s pomocí
imbusových šroubů (9),pojistných kroužků (7) a vlnovitých podložek (6).
(a)
52R
35
28
25
29
27
1
9
7
6
B
(x8)
a-1
25
10
(c)
(b)
33
a-2
25
27
trubkou hlavního rámu (10),
