Aufbauanleitung
Schritt 1
73
77
2
12
A
(x4)

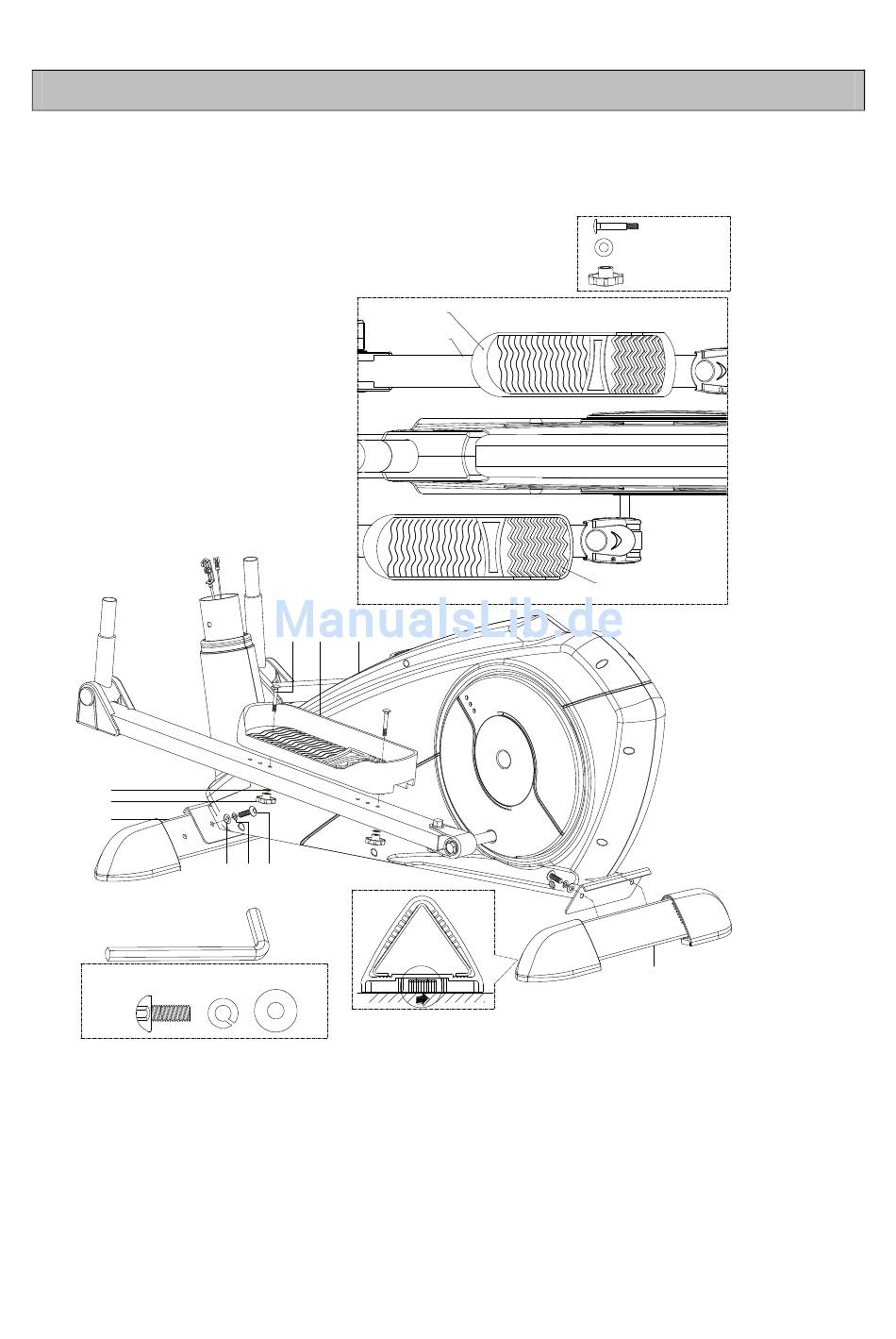

1. Montieren Sie die vordere Querstütze (2) und die hintere Querstütze (3) am Hauptrahmen (1).
Benutzen Sie dazu die beigepackten Schrauben (9), Sicherungsring (7) und die Beilagscheiben
(12)
2. Montieren Sie anschließend die Pedale (21L & 21R) an den Pedalstützen (11) mit den passenden
Flachrundschrauben mit Vierkantansatz (20), Beilagscheibe (73) und dem Fixierknopf (77).
3. Gleichen Sie nun eventuelle Bodenunebenheiten an der hinteren Querstütze (4) mit der
Verstellschraube (5) aus.
21R
20 21L 1
9
7
C
11
20
(x4)
M6*1*45L
D14*D6.5*0.8T
D40*M6*12
(A)
21L
3
