Technische Daten Mischererweiterungsmodul ZMC1
Versorgungsspannung:
Leistungsaufnahme:
Busschnittstelle:
Eingänge:
Ausgänge (potentialfrei):
Umgebungstemperatur:
Lagertemperatur:
Schutzart nach EN 60529:
Schutzklasse nachEN 60730:
Geprüft nach:
Gehäuseabmessungen:
Gehäusematerial:
Anschlusstechnik:
Maximal zulässige Leitungslänge
für Datenbusleitung:
Empfohlenes Anschlußkabel:
Über Datenbus vom MCBA
(Sicherheitskleinspannung nach EN 60730)
300 mW
RS 485
Vorlaufanlegefühler VF 202
Variabler Eingang
Mischventil AUF - Mischventil ZU
Mischerheizkreispumpe
Variabler Ausgang
0...50 °C
-25...60 °C
IP 20
III
VDE 60 730
76 x 105 x 41 mm (BxHxT)
ABS mit Antistatikum
Schraubklemmanschluß
50m (Doppelleitung)
J-Y(St)Y 2x2x0.6

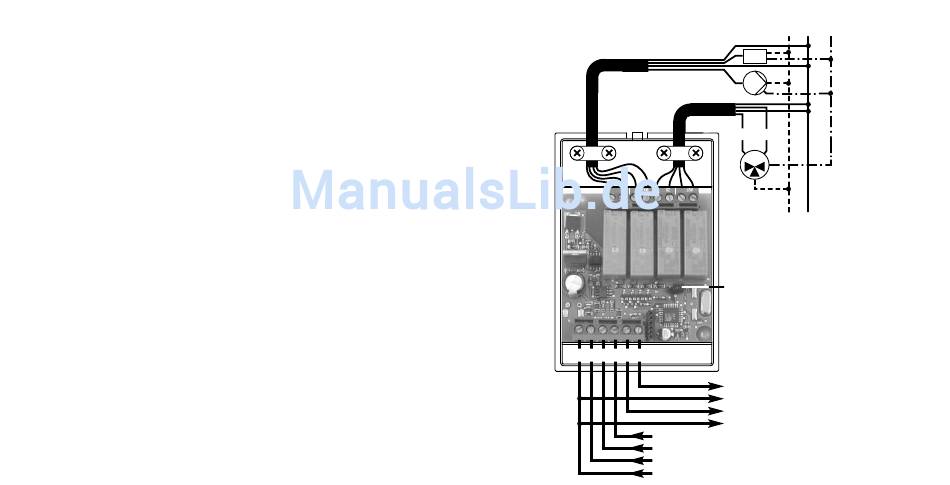

Elektrischer Anschluss ZMC1
AUF
Adresseneinstellung:
Brückenstecker rechts: Mischerkreis 1
Brückenstecker links: Mischerkreis 2
0 24VAC A
B
VF
VE
0 24V A B VF VE
Variabler Eingang
Vorlauffühler VF 202
Datenbusleitung (A/B)
Spannungsversorgung
N
L
PE
Variabler Ausgang
VA
Mischerkreispumpe
ZU
M
Mischerstellmotor
}
vom Feuerungsautomat
Seite 31
