Technical Data:

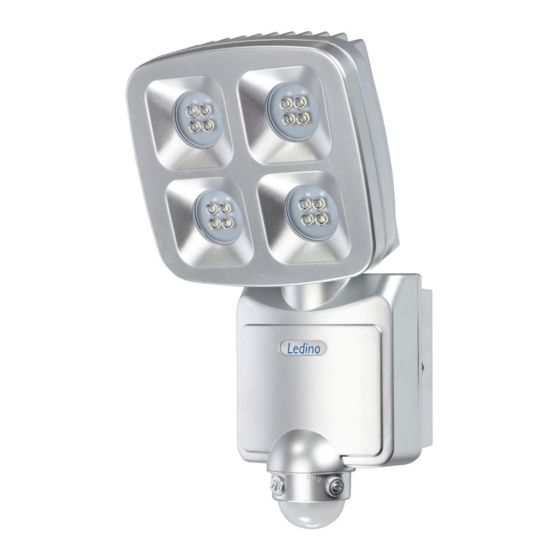

Ledino LED Spotlight for Outdoor
with Infrared Motion Sensor
„Tegel" 11120366001011
pivotable head with 4 x 4 LED light points
Infrared motion sensor:
max. 8 m detection distance
140° detection angle
time adjustable: 10 ±5 Sec. up to 10 ±5 Sec.
twilight switch adjustable: 30 lx up to daylight
maximum installation height 3 m
TÜV/GS approved
100-240 V AC 50/60 Hz, 36 watts LEDs
PF > 0.9, SDCM < 6, isolation class 2
2500 lumens, coldwhite 6500 K, CRI > 80 Ra
36 W LED light correspond to approx. 275 W halogen light
30000 h lifetime, 15000 switch cycles
70° beam angle, not dimmable
operrating temperature: -20 up to 50 ° C
IP54 - protection against splashing water
silver coloured aluminium die cast housing
271 x 134 x 115 mm, 0.78 kg
3 years functional warranty*
36 kWh/1000, energy class A, 69 lm/W
IP54
www.tuv.com
ID1419038294
*) The conditions of our functional warranty can be found on enclosed sheet and on the internet at
„http://ledino.com/garantiebestimmungen/"
Used units must not be disposed of with household waste!
If the unit is no longer operational, every consumer is required by law to dispose
of used devices separate from household waste, e. g. at a collection point run by
the communal authority borough. In this way, used devices can be recycled and
waste materials disposed of in an environmentally friendly manner.
For this reason, electrical equipment is labelled with the displayed symbol.
We hereby confirm that the products are in line with the regulations – and in
particular with the protection requirements – of the European Union's directive
on the harmonisation of the legislation relating to electromagnetic compability
(2014/30/EU), the low voltage directive 2014/35/EU, the directive for Energyrela-
ted Products 2009/125/EG and the RoHS directive 2011/65/EC.
Ledino
Deutschland GmbH
the energy saving company
8
Spitzahornweg 1
14974 Ludwigsfelde/ Berlin
Germany
Ledino
LED LIGHTING
the energy saving company
Bedienungsanleitung
www.tuv.com
ID1419038294
Hohe Energieeinsparung • Energieklasse A • Lange Lebensdauer
Geringe Wärmeabstrahlung • 100 % Licht sofort • Quecksilberfrei
LED-Strahler
für den Außenbereich
Tegel
11120366001011
1
