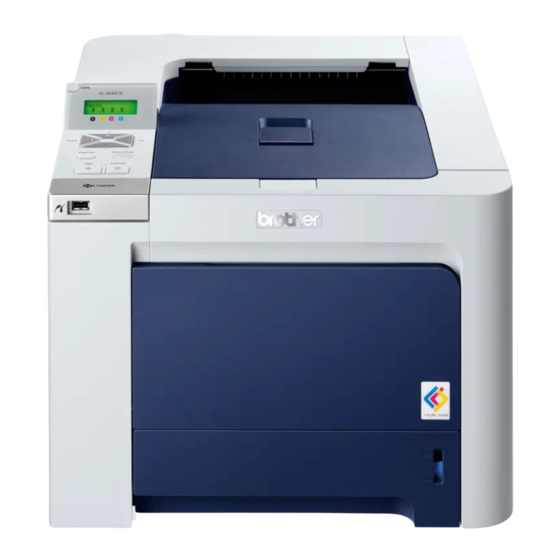

HL-4040CN HL-4050CDN Vor der Inbetriebnahme des Druckers muss die Hardware eingerichtet und der Treiber installiert werden. Bitte lesen Sie diese Installationsanleitung sorgfältig durch, um das Gerät den Installationsanweisungen entsprechend einzurichten. Schritt 1 Inbetriebnahme des Gerätes Schritt 2 Druckertreiber installieren Installation abgeschlossen! Zur Verwendung der Druckerfunktionen lesen Sie das Benutzerhandbuch auf der mitgelieferten CD-ROM.
Beschreibung der Symbole in dieser Anleitung Heiße Geräteteile Achtung Warnung Stromschlag Dieser Warnhinweis muss Dieses Symbol warnt Sie vor Mit diesem Symbol werden Dieser Hinweis muss für einen beachtet werden, ansonsten möglichen Stromschlägen. Sie vor heißen Geräteteilen fehler- und schadenfreien besteht Verletzungsgefahr.
Windows Anschluss über die USB-Schnittstelle ......................16 Für Parallelanschluss-Benutzer (HL-4050CDN) ................... 18 Anschluss über die Netzwerkschnittstelle ..................... 19 Für Benutzer von Brother Peer-to-Peer Netzwerkdruckern ..............19 Für über das Netzwerk gemeinsam benutzte Drucker ................ 21 ® Macintosh Anschluss über die USB-Schnittstelle ......................23 Anschluss über die Netzwerkschnittstelle .....................
Sicherer Druckerbetrieb Warnung In diesem Drucker befinden sich Hochspannungselektroden. Schalten Sie den Drucker vor dem Reinigen des Druckerinneren stets ab, und ziehen Sie das Netzkabel aus der Steckdose. Fassen Sie den Stecker NICHT mit feuchten Händen an, sonst können Sie einen elektrischen Schlag erhalten. Beim Betrieb wird die Fixiereinheit sehr heiß.
Seite 5
Geraten Metallteile, Wasser oder sonstige Flüssigkeiten in den Drucker, schalten Sie den Drucker sofort aus und ziehen Sie den Netzstecker. Wenden Sie sich an Ihren Brother-Händler oder -Kundenservice. Dieser Drucker wiegt ca. 29,1 kg. Daher muss er von mindestens 2 Personen angehoben oder getragen...
A shielded interface cable should be used in order to ensure compliance with the limits for a Class B digital device. Changes or modifications not expressly approved by Brother Industries, Ltd. could void the user's authority to operate the equipment. Industry Canada Compliance Statement (For Canada This Class B digital apparatus complies with Canadian ICES-003.
Seite 7
EN60950-1:2001+A11: 2004 EMC EN55022: 1998 +A1: 2000 +A2: 2003 Klasse B EN55024: 1998 +A1: 2001 +A2: 2003 EN61000-3-2: 2000 EN61000-3-3: 1995 +A1: 2001 Erste Kennzeichnung mit dem CE-Zeichen: 2006 Herausgeber: Brother Industries, Ltd. Datum: 1st September, 2006 Ort: Nagoya, Japan Unterschrift:...
Seite 8
WICHTIG: Ihrer Sicherheit zuliebe MANUFACTURED: Für den sicheren Betrieb muss der Drucker mit dem Brother Technology (Shenzhen) Ltd. mitgelieferten 3-adrigen Kabel an eine geerdete NO6 Gold Garden Ind., Nanling Buji, Longgang, Shen- Steckdose angeschlossen werden. zhen, China Jegliche mit diesem Drucker verwendeten This product complies with FDA performance standards Verlängerungskabel müssen ebenfalls...
Erste Schritte Lieferumfang Der Lieferumfang kann von Land zu Land variieren. Bewahren Sie die Originalverpackung für einen eventuellen späteren Versand des Druckers auf. 1 Entriegelungstaste 5 Papierzuführung 6 Netzschalter 2 Funktionstastenfeld 7 Ausgabeschacht für nach unten gerichtete Druckseite 3 USB-Direktanschluss 8 Stütze der Standard-Papierausgabe (Papierstütze) 4 Vordere Abdeckung 9 Multifunktionszuführung (MF-Zuführung)
Erste Schritte Funktionstastenfeld 1 Menü-Tasten Zum Durchblättern der Menüs und der verfügbaren Optionen nach hinten. Zum Durchblättern der Menüs und der verfügbaren Optionen nach vorne. Zum Aufrufen des Funktionstastenmenüs. Zur Auswahl der Menüoptionen und Einstellungen. Back Bringt Sie in der Menüstruktur zur vorhergehenden Stufe zurück. 2 Reprint -Taste Ruft das Reprint-Menü...
Hier finden Sie das Benutzerhandbuch und das Druckertreiber installieren Netzwerkhandbuch im HTML-Format. Installieren Sie den Druckertreiber. Die Handbücher sind auch im PDF-Format im Brother Solutions Center für Sie verfügbar. Dokumentation Das Benutzerhandbuch und das Netzwerkhandbuch im Hier finden Sie das Benutzerhandbuch und das HTML-Format werden automatisch mit dem Netzwerkhandbuch im HTML-Format.
Schritt 1 Gerät einrichten CD-ROM ins CD-ROM-Laufwerk einlegen ® ® Für Windows -Benutzer Für Macintosh -Benutzer Unzulässig Unzulässig Schließen Sie das Druckerkabel zu diesem Schließen Sie das Druckerkabel zu diesem Zeitpunkt noch NICHT an! Das Druckerkabel wird Zeitpunkt noch NICHT an! Das Druckerkabel wird erst bei der Treiberinstallation angeschlossen.
Gerät einrichten Fassen Sie den grünen Griff der Drucker auspacken Trommeleinheit, heben Sie sie an und ziehen Sie sie bis zum Anschlag heraus. Wichtig Bewahren Sie die Originalverpackung für einen eventuellen späteren Versand des Druckers auf. Unzulässig Schließen Sie das Netzkabel NOCH NICHT an. Drücken Sie die Entriegelungstaste der vorder- en Abdeckung und öffnen Sie diese.
Schritt 1 Gerät einrichten Setzen Sie die Trommeleinheit in den Drucker ein. Tonerkassetten einsetzen Packen Sie die Tonerkassetten aus und schwenken Sie sie fünf- oder sechsmal hin und her. Schließen Sie die vordere Abdeckung des Druckers. Nehmen Sie die Schutzabdeckung ab. Fassen Sie die Tonerkassette am Griff und Papier in die Papierkassette schieben Sie sie in die Trommeleinheit.
Gerät einrichten Fächern Sie den Papierstapel vor dem Klappen Sie die LCD-Anzeige aus und wählen Einlegen gut auf, um Papierstaus und Sie den besten Betrachtungswinkel. Fehleinzug zu vermeiden. Legen Sie Papier in die Papierkassette ein. Das Papier muss flach in der Kassette aufliegen und darf die Markierung für die Stapelhöhe nicht überschreiten.
Schritt 1 Gerät einrichten Schließen Sie das Netzkabel an eine Einstellen der Sprache im Steckdose an. Schalten Sie den Drucker am Menü Netzschalter ein. Wenn der Drucker Betriebstemperatur erreicht hat, erscheint auf der LCD-Anzeige die Meldung READY. Drücken Sie die Taste + oder –, bis die Meldung General Setup auf der LCD- Drücken Sie die Go-Taste.
Folgen Sie der Installationsbeschreibung für das von Ihnen verwendete Betriebssystem und den verwendeten Anschluss. Die aktuellsten Treiber sowie Tipps und Hilfen für eventuell auftretende Probleme finden Sie im Brother Solutions Center, das Sie direkt von der CD-ROM, aus dem Treiber oder über www.brother.de bzw. http://solutions.brother.com aufrufen können.
Schritt 2 Druckertreiber installieren ® Windows Anschluss über die USB-Schnittstelle Klicken Sie auf USB-Benutzer. Hinweis Für HL-4040CN: Klicken Sie auf Abbrechen, wenn der Hardwareassistent erscheint. Für HL-4050CDN: Treiber installieren und Drucker an den Computer anschließen Während der Treiberinstallation darf der Drucker NICHT mit dem USB-Kabel angeschlossen sein.
Seite 19
Druckertreiber installieren ® Windows Vergewissern Sie sich bei dieser Meldung, dass der Drucker eingeschaltet ist. Schließen Sie das USB-Kabel an Ihren Computer und dann an Ihren Drucker an. Klicken Sie auf Weiter. Klicken Sie auf Beenden. Hinweis • Wenn Sie Ihr Produkt online registrieren lassen wollen, aktivieren Sie das Kontrollkästchen On- line-Registrierung durchführen.
Schritt 2 Druckertreiber installieren ® Windows Für Parallelanschluss-Benutzer (HL-4050CDN) Wenn das Dialogfeld der Lizenzvereinbarung Hinweis angezeigt wird, dann stimmen Sie dieser Klicken Sie auf Abbrechen, wenn der Vereinbarung zu, indem Sie auf Ja klicken. Hardwareassistent erscheint. Treiber installieren und Drucker an den Computer Klicken Sie auf Beenden.
Druckertreiber installieren ® Windows Anschluss über die Netzwerkschnittstelle Für Benutzer von Brother Peer-to-Peer Netzwerkdruckern Klicken Sie auf Netzwerkanschluss-Benutzer. Windows Macintosh Für HL-4040CN: TCP/IP TCP/IP 1 Router Für HL-4050CDN: 2 Netzwerkdrucker Hinweis • Wenn Sie einen Drucker an Ihr Netzwerk anschließen möchten, empfehlen wir Ihnen, vor der Installation den Systemadministrator zu verständigen oder ziehen Sie das...
Seite 22
Wenn das Dialogfeld der Lizenzvereinbarung angezeigt wird, dann stimmen Sie dieser Vereinbarung zu, indem Sie auf Ja klicken. Klicken Sie auf Beenden. Wählen Sie Brother Peer-to-Peer Netzwerkdrucker und klicken Sie dann auf Weiter. Hinweis • Wenn Sie Ihr Produkt online registrieren lassen wollen, aktivieren Sie Online-Registrierung durchführen.
Druckertreiber installieren ® Windows Für über das Netzwerk gemeinsam benutzte Drucker Klicken Sie auf Netzwerkanschluss-Benutzer. Windows Für HL-4040CN: Windows TCP/IP Windows Für HL-4050CDN: 1 Gemeinsames Netzwerk 2 Server bzw. Druckserver 3 Drucker 4 TCP/IP, USB oder Parallel Hinweis Wenn Sie einen in Ihrem Netzwerk gemeinsam genutzten Drucker einrichten möchten, empfehlen...
Seite 24
Schritt 2 Druckertreiber installieren ® Windows Wählen Sie Über das Netzwerk gemeinsam benutzter Drucker und klicken Sie dann auf Weiter. Wählen Sie die Warteschlange Ihres Druckers und klicken Sie auf OK. Hinweis Falls Sie den Standort oder den Namen des Netzwerkdruckers nicht kennen, dann wenden Sie sich bitte an Ihren Administrator.
Druckertreiber installieren ® Macintosh Anschluss über die USB-Schnittstelle ® Die Brother-Software sucht nun nach dem Anschluss des Druckers an den Macintosh Brother-Drucker. Währenddessen erscheint Treiberinstallation folgende Meldung: Schließen Sie das USB-Kabel an den ® Macintosh und dann an den Drucker an.
Seite 26
Schritt 2 Druckertreiber installieren ® Macintosh Wählen Sie USB. Wählen Sie Ihren Drucker und klicken Sie auf Hinzufügen. Klicken Sie auf Print Center und anschließend auf Print Center beenden. ® Für Mac OS X 10.2.4 bis 10.2.8: Die Einrichtung ist nun abgeschlossen.
Druckertreiber installieren ® Macintosh Anschluss über die Netzwerkschnittstelle ® Die Brother-Software sucht nun nach dem Anschluss des Druckers an den Macintosh Brother-Drucker. Währenddessen erscheint Treiberinstallation folgende Meldung: Schließen Sie das Netzwerkkabel an Ihren Drucker und dann an einen freien Anschluss Ihres Hubs an.
Seite 28
Schritt 2 Druckertreiber installieren ® Macintosh Wählen Sie die folgende Option. Wählen Sie Ihren Drucker und klicken Sie auf Hinzufügen. Hinweis Sind mehrere Drucker des gleichen Modells an Ihrem Netzwerk angeschlossen, wird die Ethernet-Adresse (MAC-Adresse) nach dem Modellnamen angezeigt. Klicken Sie auf Print Center und anschließend auf Print Center beenden.
Konfigurationsprogramm BRAdmin Light (für Windows BRAdmin Light ist ein Dienstprogramm für die Einrichtung von vernetzten Brother-Druckern. Außerdem können Sie mit diesem Programm in Ihrem Netzwerk nach Brother-Druckern suchen, deren Status abfragen und grundlegende Netzwerkeinstellungen wie die IP-Adresse konfigurieren. Weitere Informationen zu BRAdmin Light erhalten Sie unter http://solutions.brother.com.
Für Netzwerk-Benutzer ® Konfigurationsprogramm BRAdmin Light (für Mac OS BRAdmin Light ist ein Dienstprogramm für die Einrichtung von vernetzten Brother-Druckern. Außerdem können ® Sie mit diesem Programm auf einem Computer unter Mac OS X 10.2.4. oder höher in Ihrem Netzwerk nach Brother-Druckern suchen, deren Status abfragen und grundlegende Netzwerkeinstellungen wie die IP-Adresse konfigurieren.
Web Based Management Standardeinstellungen für (Web-Browser) den Netzwerkbetrieb Zum Brother-PrintServer gehört ein Webserver, der Befolgen Sie die folgenden Schritte, um alle mit HTTP (Hyper Text Transfer Protocol) ein Netzwerkeinstellungen des internen PrintServers auf Überwachen des Status oder das Ändern von die Voreinstellungen zurückzusetzen.
Fassungsvermögen auf bis zu 800 Blatt erweitert. Verbrauchsmaterialien Wenn die Verbrauchsmaterialien ersetzt werden müssen, erscheint eine entsprechende Meldung auf der LCD-Anzeige. Zwecks weiterer Informationen zu den Verbrauchsmaterialien Ihres Druckers besuchen Sie unsere Website unter http://solutions.brother.com oder wenden Sie sich an Ihre Brother-Niederlassung. Tonerkassette Trommel Transfereinheit (BU-100CL) Tonerabfallbehälter (WT-100CL)
Schritt-für-Schritt Anweisung dazu, wie Ihr Drucker richtig für den Transport vorbereitet wird. • Wenn Sie den Drucker vor dem Versand nicht gemäß der unter http://solutions.brother.com angeführten An- weisungen vorbereiten, kann dies zu einer AUFHEBUNG IHRER GARANTIE führen.
Seite 34
Der Inhalt des Netzwerkhandbuchs und die technischen Daten des Produkts können ohne vorherige Ankündigung geändert werden. Das Unternehmen Brother behält sich das Recht vor, die technischen Daten und den Inhalt dieser Installationsanleitung ohne vorherige Bekanntgabe zu ändern und übernimmt keine Haftung für etwaige Fehler in dieser Installationsanleitung oder daraus möglicherweise resultierende Schäden.
