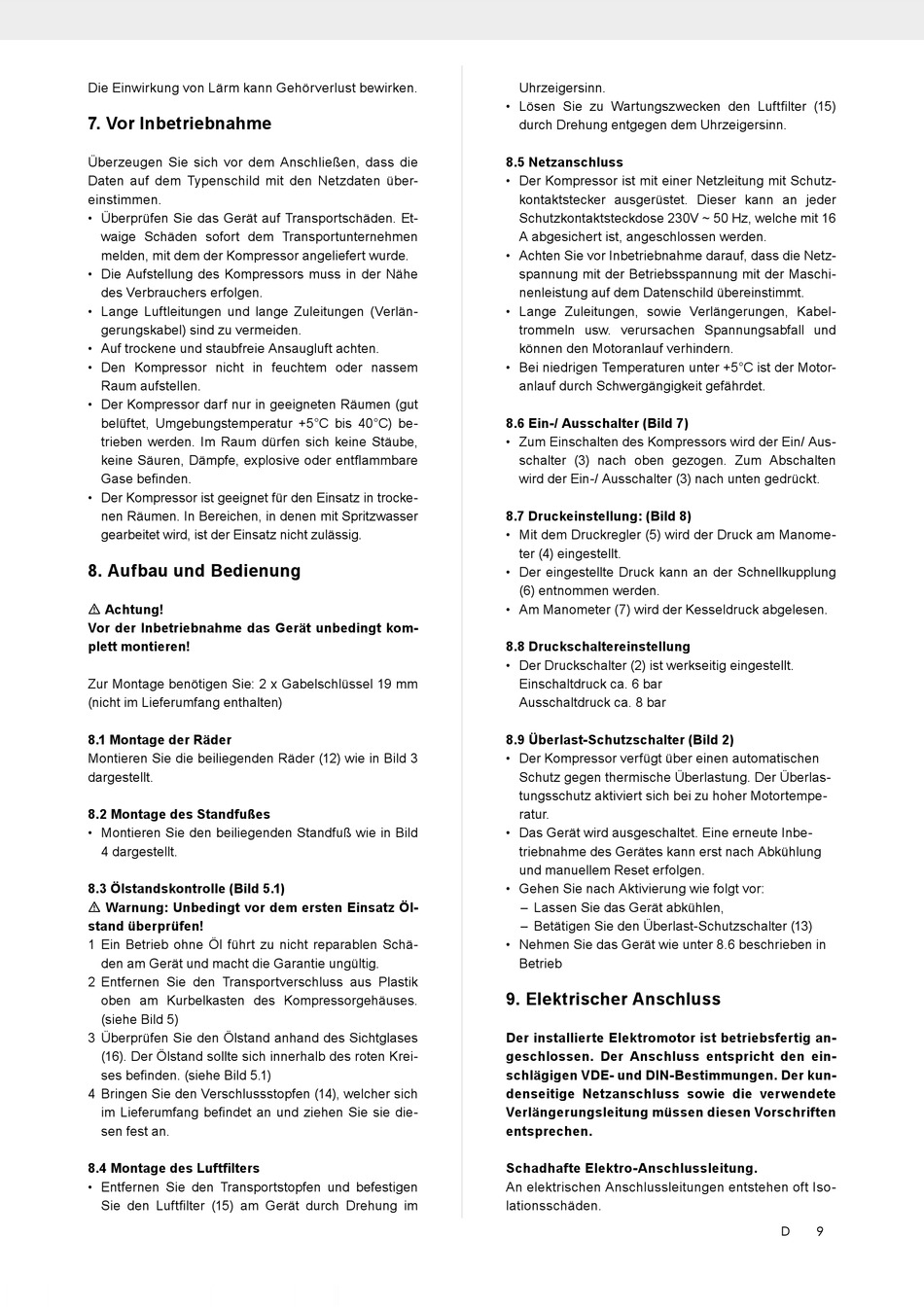

Die Einwirkung von Lärm kann Gehörverlust bewirken.
7. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten über-
einstimmen.
• Überprüfen Sie das Gerät auf Transportschäden. Et-
waige Schäden sofort dem Transportunternehmen
melden, mit dem der Kompressor angeliefert wurde.
• Die Aufstellung des Kompressors muss in der Nähe
des Verbrauchers erfolgen.
• Lange Luftleitungen und lange Zuleitungen (Verlän-
gerungskabel) sind zu vermeiden.
• Auf trockene und staubfreie Ansaugluft achten.
• Den Kompressor nicht in feuchtem oder nassem
Raum aufstellen.
• Der Kompressor darf nur in geeigneten Räumen (gut
belüftet, Umgebungstemperatur +5°C bis 40°C) be-
trieben werden. Im Raum dürfen sich keine Stäube,
keine Säuren, Dämpfe, explosive oder entflammbare
Gase befinden.
• Der Kompressor ist geeignet für den Einsatz in trocke-
nen Räumen. In Bereichen, in denen mit Spritzwasser
gearbeitet wird, ist der Einsatz nicht zulässig.

8. Aufbau und Bedienung

m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
Zur Montage benötigen Sie: 2 x Gabelschlüssel 19 mm
(nicht im Lieferumfang enthalten)
8.1 Montage der Räder
Montieren Sie die beiliegenden Räder (12) wie in Bild 3
dargestellt.
8.2 Montage des Standfußes
• Montieren Sie den beiliegenden Standfuß wie in Bild
4 dargestellt.
8.3 Ölstandskontrolle (Bild 5.1)
m Warnung: Unbedingt vor dem ersten Einsatz Öl-
stand überprüfen!
1 Ein Betrieb ohne Öl führt zu nicht reparablen Schä-
den am Gerät und macht die Garantie ungültig.
2 Entfernen Sie den Transportverschluss aus Plastik
oben am Kurbelkasten des Kompressorgehäuses.
(siehe Bild 5)
3 Überprüfen Sie den Ölstand anhand des Sichtglases
(16). Der Ölstand sollte sich innerhalb des roten Krei-
ses befinden. (siehe Bild 5.1)
4 Bringen Sie den Verschlussstopfen (14), welcher sich
im Lieferumfang befindet an und ziehen Sie sie die-
sen fest an.
8.4 Montage des Luftfilters
• Entfernen Sie den Transportstopfen und befestigen
Sie den Luftfilter (15) am Gerät durch Drehung im
Uhrzeigersinn.
• Lösen Sie zu Wartungszwecken den Luftfilter (15)
durch Drehung entgegen dem Uhrzeigersinn.
8.5 Netzanschluss
• Der Kompressor ist mit einer Netzleitung mit Schutz-
kontaktstecker ausgerüstet. Dieser kann an jeder
Schutzkontaktsteckdose 230V ~ 50 Hz, welche mit 16
A abgesichert ist, angeschlossen werden.
• Achten Sie vor Inbetriebnahme darauf, dass die Netz-
spannung mit der Betriebsspannung mit der Maschi-
nenleistung auf dem Datenschild übereinstimmt.
• Lange Zuleitungen, sowie Verlängerungen, Kabel-
trommeln usw. verursachen Spannungsabfall und
können den Motoranlauf verhindern.
• Bei niedrigen Temperaturen unter +5°C ist der Motor-
anlauf durch Schwergängigkeit gefährdet.
8.6 Ein-/ Ausschalter (Bild 7)
• Zum Einschalten des Kompressors wird der Ein/ Aus-
schalter (3) nach oben gezogen. Zum Abschalten
wird der Ein-/ Ausschalter (3) nach unten gedrückt.
8.7 Druckeinstellung: (Bild 8)
• Mit dem Druckregler (5) wird der Druck am Manome-
ter (4) eingestellt.
• Der eingestellte Druck kann an der Schnellkupplung
(6) entnommen werden.
• Am Manometer (7) wird der Kesseldruck abgelesen.
8.8 Druckschaltereinstellung
• Der Druckschalter (2) ist werkseitig eingestellt.
Einschaltdruck ca. 6 bar
Ausschaltdruck ca. 8 bar
8.9 Überlast-Schutzschalter (Bild 2)
• Der Kompressor verfügt über einen automatischen
Schutz gegen thermische Überlastung. Der Überlas-
tungsschutz aktiviert sich bei zu hoher Motortempe-
ratur.
• Das Gerät wird ausgeschaltet. Eine erneute Inbe-
triebnahme des Gerätes kann erst nach Abkühlung
und manuellem Reset erfolgen.
• Gehen Sie nach Aktivierung wie folgt vor:
– Lassen Sie das Gerät abkühlen,
– Betätigen Sie den Überlast-Schutzschalter (13)
• Nehmen Sie das Gerät wie unter 8.6 beschrieben in
Betrieb

9. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig an-
geschlossen. Der Anschluss entspricht den ein-
schlägigen VDE- und DIN-Bestimmungen. Der kun-
denseitige Netzanschluss sowie die verwendete
Verlängerungsleitung müssen diesen Vorschriften
entsprechen.
Schadhafte Elektro-Anschlussleitung.
An elektrischen Anschlussleitungen entstehen oft Iso-
lationsschäden.
