3. Installation
3.1. Druckluftanschluss

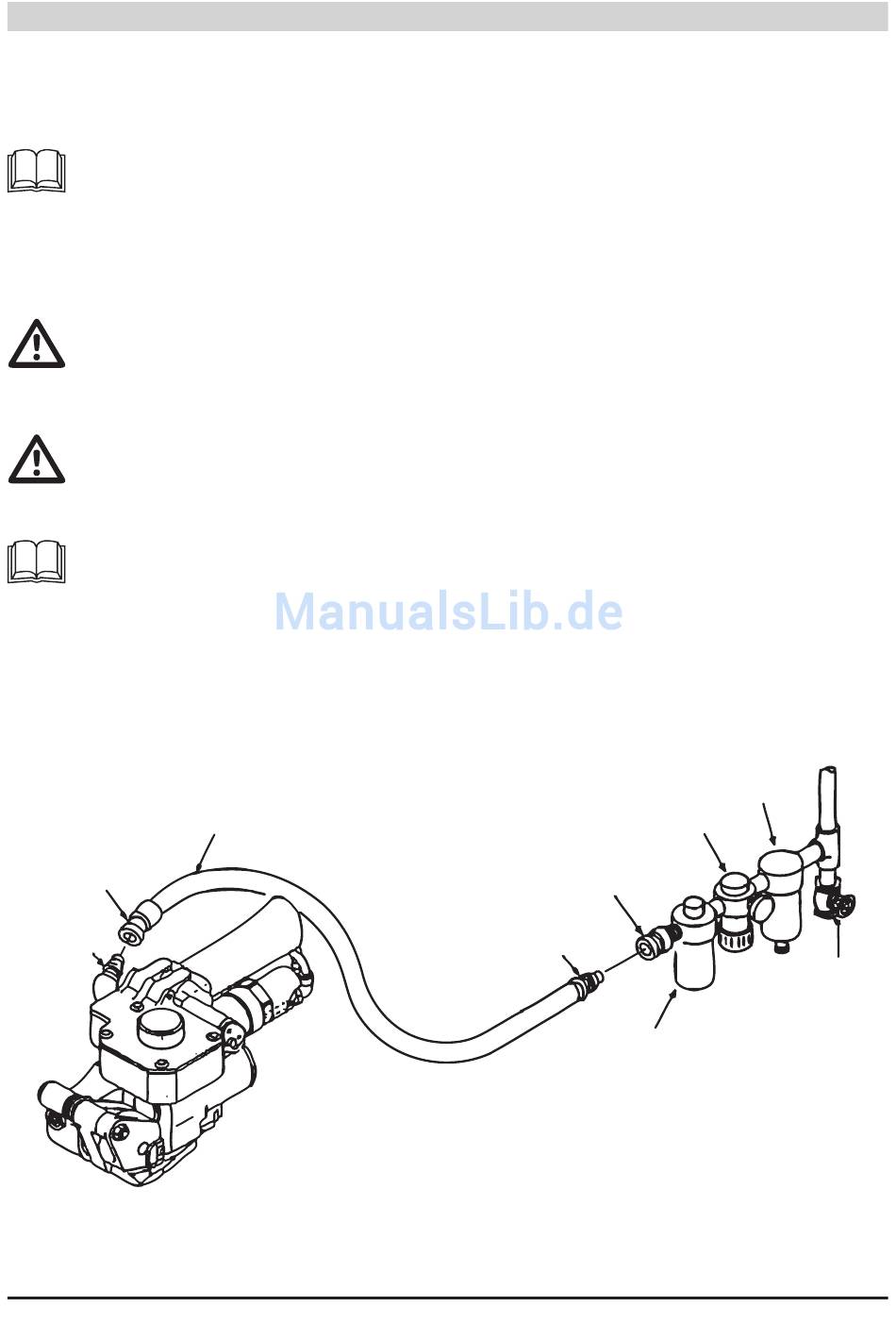

Stellen Sie den Druckluftanschluss wie folgt her (siehe Abbildung unten):
• Montieren Sie ein T-Stück am Ende der Druckluftleitung.
• Installieren Sie am unteren Ende ein Ventil zur Leitungsentleerung.
Dieses Ventil kann sowohl zum Ablass des Kondenswassers in der Leitung als auch
zum Ablassen der Druckluft in der Leitung (für Ausserinbetriebnahme Setzen des
Gerätes) verwendet werden.
• Installieren Sie in der Gerätezuleitung einen Wasserabscheider um zu unterbinden,
dass Kondenswasser in die Mechanik des Gerätes gelangt.
• Montieren Sie einen Druckregler und justieren Sie diesen so, dass das Umreifungsge-
rät mit maximal 7,0 Bar Druckluft versorgt wird.
Achtung - eine Inbetriebnahme ohne Druckregler ist nicht zulässig. Bei einem Luft-
druck über 7,0 Bar (100 Psi) kann das Gerät beschädigt werden.
• Installieren Sie anschließend einen Öler um die Mechanik des Gerätes gut geölt zu
halten.
Achtung - eine Inbetriebnahme ohne Öler ist nicht zulässig. Sollte die Mechanik nicht
ausreichend geölt werden, kann das Gerät beschädigt werden.
Stellen Sie weiters im Betrieb immer sicher, dass der Öler ausreichend mit Schmieröl
befüllt ist.
Der Öler sollte in einer maximalen Entfernung von 7 Metern Schlauchlänge zum
Gerät installiert werden, da ansonsten die Schmierwirkung nachhaltig verschlechtert
wird. Dadurch sinkt die Standzeit des Gerätes.
• Montieren Sie einen Schnellkupplung HANSEN an den Öler.
• Installieren Sie einen Druckluftschlauch (inkl. Nippel und Kupplung) mit einem Min-
destquerschnitt von 6,35mm (1/4") und einer Maximallänge von 7 Metern.
Empfohlen: Querschnitt 3/8", Länge 5m
• Schließen Sie das Gerät an die Druckluftleitung an.
(empfohlen 3/8" 5m)
Schnellkupplung
HANSEN
Nippel
Druckluftschlauch
Druckregler
Schnellkupplung
HANSEN
Nippel
Öler
Wasser-
abscheider
Leitungs-
entleerung
7
