5.5. Zusammenbau
22
52
75
34
34-2
2
2
47
4
63
68
6
23
24
2
45
29
59 44
43 27
14
87
14-1
14-2
55
8
37
46
63
68
50
51
49
28
33
32
45
73
99
61
31
26
58 25

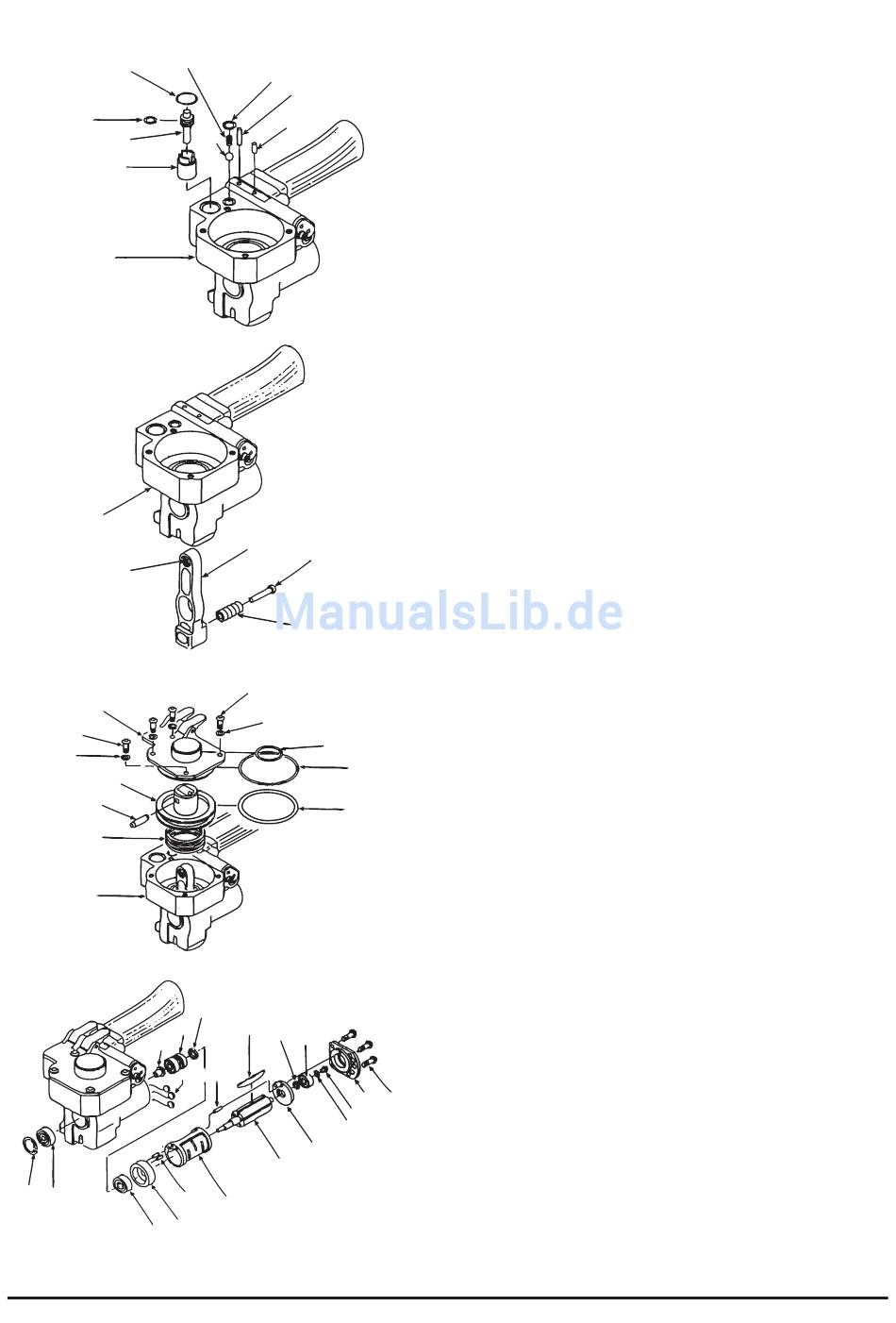

Montieren Sie die Nylonkugel (55), Feder (22)
und O-Ring S18 (87) in die Aufnahme.
Montieren Sie den Kolben (34).
Montieren Sie die Ventilbolzen (14) in die Auf-
nahmen.
Montieren Sie die Schweisseinheit (8) unter
Beachtung der Einbaurichtung von unten in
die Aufnahme.
Geben Sie die 5 Lager (46) auf den Bolzen (37)
und schieben Sie diese in die Aufnahme.
Nach erfolgter Schmierung montieren Sie die
Feder (24) in der 50mm Aufnahme.
Montieren Sie O-Ring P60 (49) auf den Kolben
(6). Nach erfolgter Schmierung kann der Kol-
ben eingeschoben werden. Montieren Sie den
Führungsbolzen (23) in die Aufnahmen der
Schneideinheit und des Kolbens. Beachten Sie,
dass der Führungsbolzen nach vorne gerichtet
sein muss.
Nach Montage der O-Ringe P28 (50) und G65
(51) auf die Abdeckplatte (4), kann diese mit
den 4 Schrauben (63) und Scheiben (68) mon-
tiert werden.
Montieren Sie Abstandshalter (28), die 2 Lager
(45), Buchse (29) auf den Rotor (26).
Fügen Sie den zusammengesetzten Rotor in
die Motoraufnahme und fixieren Sie diesen mit
Lager (44) und (59).
30 65
60
Montieren Sie die Abdeckung (30) mit den 4
Schrauben M5x15 (65).
