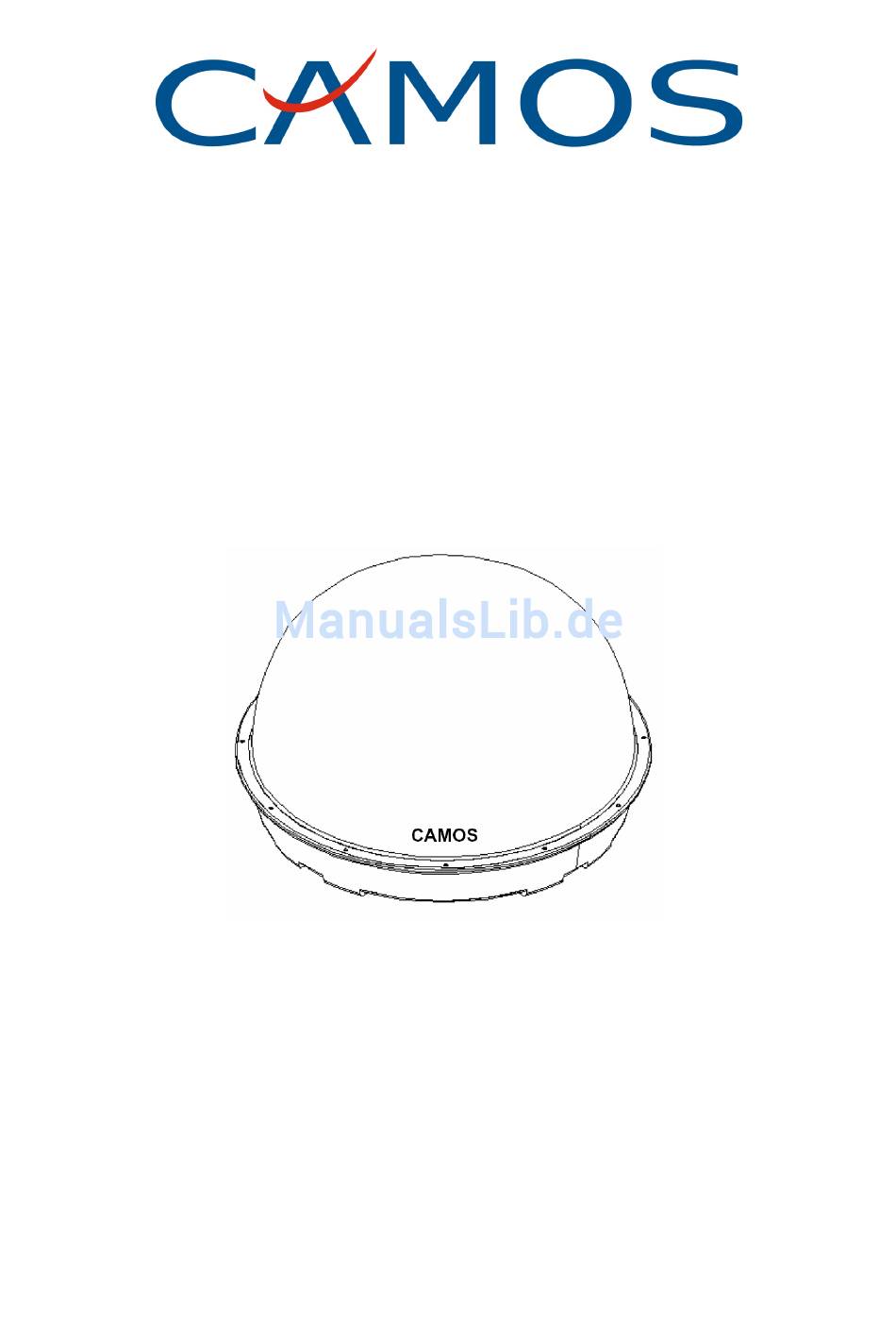

CSA-130P/140P
Automatische Satellitenantenne
Bedienungsanleitung
Ver. 1.4
Vielen Dank für Ihr Vertrauen in unser Produkt.
Um Fehler bei der Montage und Handhabung zu vermeiden, lesen Sie
bitte diese Bedienungsanleitung sorgfältig, bevor Sie die Antenne
installieren und in Betrieb nehmen!
Bitte notieren Sie hier die Serien-Nr. Ihrer Antenne und geben Sie bei
Rückfragen unbedingt diese Nummer an:
Ser.-Nr.: _________________________________
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Camos CSA-130P
Inhaltszusammenfassung für Camos CSA-130P
- Seite 1 CSA-130P/140P Automatische Satellitenantenne Bedienungsanleitung Ver. 1.4 Vielen Dank für Ihr Vertrauen in unser Produkt. Um Fehler bei der Montage und Handhabung zu vermeiden, lesen Sie bitte diese Bedienungsanleitung sorgfältig, bevor Sie die Antenne installieren und in Betrieb nehmen! Bitte notieren Sie hier die Serien-Nr. Ihrer Antenne und geben Sie bei Rückfragen unbedingt diese Nummer an:...
-
Seite 2: Montage
Ausleuchtzonen aufweist. Somit ist sie die digitale Empfangslösung für Wohnmobil, Bus, LKW und PKW. Die CSA-130P/140P ist einfach zu montieren (sie wird mit einem Spezialkleber einfach auf das Dach aufgeklebt) und anzuschließen, da nur zwei Anschlußkabel zur Antenne führen. Der kompakte Aufbau in Kuppelform und die niedrige Aufbauhöhe von ca. 30cm bzw. 40cm machen diese Antenne absolut unempfindlich gegenüber Wind. - Seite 3 zwischen Antenne und Satellit (minimale Elevation 16°-17°) vorhanden ist (siehe Zeichnung). Der min. Abstand zu einerr Klimaanlage sollte 30cm betragen. Satellit Antenne 16°-17° Klima o.Ä. Fahrzeugdach Achtung! Zeichnen Sie die Antennenfüße mit einem geeigneten Stift an. Sollte es hierbei zu Schwierigkeiten kommen, z.B. durch starke Dachkrümmung, rufen Sie bitte unsere Hotline an, um die weitere Vorgehensweise abzustimmen.
- Seite 4 3. Setzen Sie nun sofort (max. innerhalb von 5 Minuten nach Kleberauftrag) die Antenne auf die angezeichneten Felder. Drücken Sie die Füße leicht und gleichmäßig an und fixieren Sie die Antenne gegen Verrutschen, z.B. durch Klebeband. Es müssen sich nach dem Andrücken noch mindestens 2mm Kleber zwischen Antennenfuß und Oberfläche befinden.
- Seite 5 Anzeige des voreingestellten Satelliten beginnt zu blinken, dann leuchtet sie ständig. Nun startet der Suchvorgang. 3. Wenn die CSA-130P/140P einen Satelliten gefunden hat, stoppt sie und führt eine Feinabstimmung durch. Danach leuchtet die Lock-Anzeige auf und das Bild erscheint auf Ihrem Monitor (falls Sie an Ihrem Satellitenreceiver einen Sender im High-Band mit vertikaler Polarisation, z.B.
-
Seite 6: Technische Daten
Wenn Sie auf einen anderen Satelliten wechseln wollen, drücken Sie a) in den ersten 3 Sekunden nach dem Einschalten der Steuerbox b) wenn die CSA-130P/140P bereits auf einem anderen Satelliten steht sooft auf die Satelliten-Auswahltaste, bis die gewünschte Satellitenanzeige aufleuchtet. Nun wechselt die Antenne auf den neuen Satelliten. -
Seite 7: Ausleuchtzone Astra1 Digital
IMC GmbH (Camos Europe) Carl-Zeiss-Str. 3 22946 Trittau Tel 04154 / 8083 - 0 www.camos-multimedia.com info@camos-multimedia.com Ausleuchtzone Astra1 digital... - Seite 8 CSA-130P/140P Automatic, auto-adjusting Satellite antenna Instruction Manual Thank you for purchasing our product. Please read this instruction manual carefully before mounting and operating this antenna! Pls write down the serial number of this antenna. In case of questions pls inform us of this number:...
-
Seite 9: Standard Accessory
The Camos CSA-130P/140P enables reception of the major European satellites like ASTRA1, ASTRA2, HOTBIRD, SIRIUS, ATLANTIK BIRD 3 and HISPASAT. If you want to watch TV or access the Internet via satellite, here’s the equipment you need. The sat-dome is compact in size, light in weight, reliable in operation and incredibly easy to operate and install: there are just two cables to run. - Seite 10 screw hole antenna foot antenna dome 4. Replace the antenna. Clean the mounting place and the antenna feet with the supplied special cleaning fluid "Reiniger1" and the supplied fleece (pls wear the supplied Latex gloves!). Grind the marked fixing areas and antenna feet with sandpaper (not too much, the surface must be rough a little bit only), clean the surface and antenna feet with cleaning fluid 1 again and wait another 10 minutes.
- Seite 11 Power socket Control box (rearview) 3. Install your satellite receiver (CAMOS SVR-300 e.g.) according to it's user manual and connect it to the control box via the short black co-ax cable. The green "LNB" indicator lights up after switching on the receiver.
- Seite 12 4. Starting up and operating Satellite select LNB indicator Lock indicator pushbutton On/off switch Power Satellite indicators indicator 1. Switch on your satellite receiver and monitor/TV. Now you can switch on the control box. The green "LNB" indicator lights up after switching on the receiver. 2.
-
Seite 13: In Case Of Problems
Control cable 8pin, length 10m Antenna cable HQ co-ax, length 10m Diameter: appr. 69,5cm Height: appr. 30cm (CSA-130P)/ appr. 40cm (CSA-140P) Weight (without control box): appr. 9kg IMC GmbH (Camos Europe) Tel +49 4154 8083 - 0 Carl-Zeiss-Str. 3 www.camos-multimedia.com...
