Ventilblock DBP 26 47 206,
aus reinem PTFE mit ein
gepressten schwerkraftbeauf-
schlagten Saphirkugel-
ventilen. Zusätzliches Saphir-
Ventil im Luftausgleichs-
kanal. Somit entweichen
keine (Säure-) Dämpfe.
Lästige Geruchsentwicklung
wird vermieden (patentiert).
Entlüftungsbohrung am
Ventilblock mit Innengewinde
M8 zum Aufschrauben eines
Feuchtigkeitsabsorbers
(Code 101.105)
Ansaugolive aus PTFE mit
Ventilsitz aus Borosilikatglas,
Saphirkugeldichtung
Auslassventil aus
Borosilikatglas mit Saphir-
ventilkugel
Verschlussstopfen, aus
reinem PTFE zur Abdeckung
des Ausstoßventils
Adapter aus PP oder PTFE
15. Adapter GL 25
16. Adapter GL 28
17. Adapter GL 30
18. Adapter GL 33
19. Adapter GL 36
20. Adapter GL 38
21. Adapter GL 40
22. Adapter GL 45
23. Adapter GL 52
6
Gewindenippel,
aus reinem PTFE zur Aufnah-
me des Dosierkanülensets-
Überwurfmutter,
aus reinem PTFE zur Befesti-
gung des Dosierkanülensets
Dosierkanüle, PTFE
Extradünne Dosierspitze,
zur tropfenweisen Dosierung
Ansaug- und Ausstoßkanal
Innengewinde, GL 32
Dosierkolben, Hohlglaskern
mit massiver PTFE-
Ummantelung (Hülse),
Europa-Patent 0075 670
Dosierzylinder, vakuum-
kalibriert, mit integrierter
Glasverzahnung für den
Kolben-Antrieb
Ansaugschlauch, PTFE
24. Adapter GL 55
25. Adapter GL 60
26. Adapter GL 65
27. Kegelschliff-Adapter NS 18,8
28. Kegelschliff-Adapter NS 24
29. Kegelschliff-Adapter NS 29,2
30. Kegelschliff-Adapter NS 45
31. Kegelschliff-Adapter NS 60

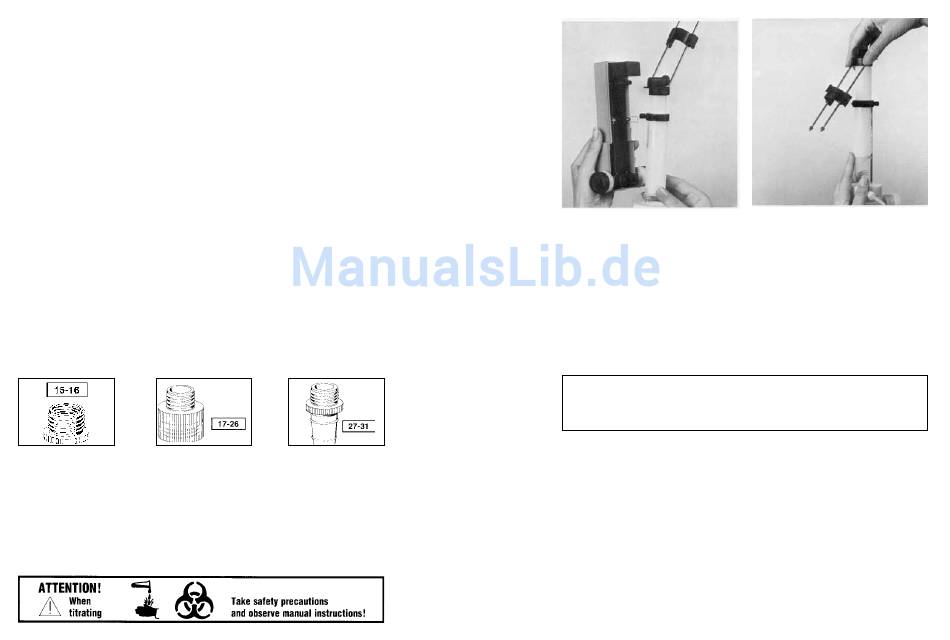

Fig. 13
8. Remove and separate piston
and cylinder from gears and
electronics (Fig. 13).
9. Draw piston out of cylinder
(Fig. 14).
Please ensure that the sensor with its three metal springs
is put back into the right position so that all three pins are
correctly positioned (see Fig. 13).
XII. Change of battery
As soon as arrow is below indi-
cation 'BAT' we recommend to
change battery.
1. Slide knurled instrument
housing locks at the rear of
the instrument to open (fig. 7)
2. Lift and remove instrument
cover (Fig. 8)
Fig. 14
10. The piston, cylinder and
associated manifold can
now be cleaned thoroughly.
11. For re-assembly of the
instrument, simply use this
procedure in reverse.
3. Remove and disconnect
battery housing (Fig. 15)
4. Remove and replace battery
(Fig. 16)
5. Replace (Fig. 8) and lock
instrument cover (Fig. 7).
27
