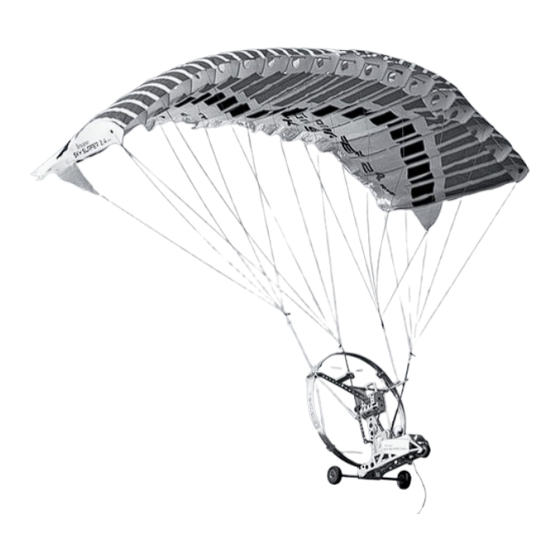

- Seite 1 92210 Sky Surfer 2.0 RTF 2.4 GHz Bedienungsanleitung Deutsch 01-20 Instruction Manual English 21-40 Manuel d’utilisation Francais 41-60 Ersatzteile - Spare Parts - Pièces de rechange Garantie - Warranty - Garantie Graupner GmbH & Co. KG- D-73230 KIRCHHEIM/TECK GERMANY...
-
Seite 2: Sicherheitsvorschriften
Bedienungsanleitung Sky Surfer 2.0 RTF 2.4 GHz Bestimmungsgemäße Verwendung Der GRAUPNER Sky Surfer 2.0 ist ein schnell zu montierendes, elektrisch angetriebenes Fluggerät incl. Motor und Drehzahlregler. Der benötigte Flugakku und das zugehörige Ladege- rät liegt nicht bei. Die Steuerung erfolgt durch die beiliegende 2.4 GHz Funkfernsteuerung. Das Modell darf nur im Aussenbereich bei relativer Windstille benutzt werden. - Seite 3 • Der Sky Surfer muss gemäß der Anleitung behandelt werden. Um Verletzungen zu vermei- den, sind Finger, Kopf bzw. Körper vor den sich drehenden Bauteilen wegzuhalten. • Der Verbraucher ist verantwortlich, mit dem Sky Surfer sicher umzugehen. Der Hersteller bzw. der Vertreiber haftet nicht, wenn Verluste bzw. Schäden durch unsachgemäße Anwen- dung verursacht werden.
- Seite 4 bei zu hohen oder zu niedrigen Temperaturen kann diese eine allmähliche Verringerung der Kapazität zur Folge haben. Im Modellbau erreichen die Akkus wegen der hohen Entla- deströme und der Induktionsströme des Motors bei Beachtung aller Lade- und Entladevor- schriften nach 50 Zyklen noch etwa 50-80% der Kapazität eines neuen Akkus. •...
- Seite 5 Verwenden Sie nur den empfohlenen Antriebsakku. Akkus über 20C dürfen auf keinen Fall verwendet werden, ansonsten kann der Motor beschädigt werden! Empfohlenes Zubehör: • Best.-Nr. 92210.1 LiPo-Antriebsakku 7.4 V 2/1100 20C • Best.-Nr. 6454 Ladegerät LiPo Balancer Charger 2-3 S 12 V/230 V •...
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise 1. Fliegen Sie nur an großen freien Plätzen ohne 5. Nicht in der Nähe von Strassen oder Eisenbahn- Hindernisse wie Bäume oder Stromleitungen. strecken betreiben! 2. Windverhältnisse Die besten Flugeigenschaften 6. Der Wind weht nach unten, der Sky Surfer steigt hat der Sky Surfer bei Wind- langsam oder gar nicht. - Seite 7 1. Technische Daten Abmessungen Gleit- schirm 1260 x 460 mm Rumpfl änge ca. 220 mm Rumpfhöhe ca. 300 mm Gewicht fl ugfertig ca. 600 g RC-Funktionen: Geschwindigkeit 10 - 15 km/h Rechts/Links Motorlaufzeit ca. 8-10 Min. (Akku Höhensteuerung über Drehzahlregler LiPo 2/1100 / 20C) 2.
- Seite 8 ELEKTRONIKKOMPONENTEN Sender 2.4 GHz Antenne Antriebsmotor (eingebaut) Power LED Trimmung Steigen / Sinken Links / Rechts Lenkservo (eingebaut) Steigen / Sinken Trimmung Links / Rechts EIN/AUS-Schalter 3. Montage Verbinden Sie den Propellerring mit der Aufhängung Stecken Sie die Achse in die Füh- rung am Chassis.
- Seite 9 Montieren Sie den Propellerring am Chassis. Achten Sie darauf, dass er hörbar einrastet. Schieben Sie die Servostangen von oben links und rechts durch die Öffnung der Propellerring-Halterung und verbinden sie unten wie in der Abbildung gezeigt mit den Ösen am Chassis. Entfernen Sie die Schutzfolie des doppelseitigen Klebebands und fi...
- Seite 10 Hintere Leinen (rot) Nun hängen Sie die vorderen Leinen (gelb) Vordere Leinen (gelb) in die Ösen der rechten und linken Servostan- gen (A). Servostange Hintere Leinen (rot) Vordere Leinen (gelb) Aufhängeschnurbefestigung bei mäßiger Brise: vierte Position von Nun hängen Sie die hinteren unten verwenden Leinen (rot) in die runden bei schwacher Brise:...
- Seite 11 Endstück Endstück Verbindungsrohr Verbindungsrohr Kunststoffrohr Kunststoffrohr Kunststoffrohr Achten Sie beim Ein- und Ausfädeln der Stabilisierungsstan- ge darauf, den Schirm nicht zu beschädigen. Montage der Stabilisierungsstange: 1. Verbinden Sie die Rohrteile in der Reihen- folge der Nummerierung (1 - 3) 2. Schieben Sie nun die Stange durch die Öff- nung im Schirm (4) 3.
- Seite 12 1. Öffnen Sie das Akkufach auf der Untersei- te des Chassis durch Drücken des Verrie- gelungsbügels. 2. Ziehen Sie den Stecker aus dem Akkufach und verbinden ihn mit dem Akku. 3. Fädeln Sie nun zuerst den Stecker in das Akkufach und anschließend den Akku. 4.
-
Seite 13: Senderbatterien Einlegen
Senderbatterien einlegen: • Lesen Sie zuerst alle Warnhinweise auf Seite 2 durch! • Vergewissern Sie sich, dass der Sender ausgeschaltet ist - EIN/AUS-Schalter nach unten. • Öffnen Sie den Akkufachdeckel auf der Rückseite des Senders und legen vier AA-Batterien oder Akkus ein. Achten Sie auf die korrekte Polung! •... -
Seite 14: Bodenstart Mit Helfer
4. Mit dem Sky Surfer 2.0 starten und fl iegen Überprüfung vor dem Flug: Startvorgang: Überprüfen Sie, ob Ihr Flugakku voll geladen 1. Windrichtung beach- ist. Nur mit vollem Akku fl iegen! ten! Immer gegen den Überprüfen Sie, ob Ihre Senderbatterien aus- Wind starten. -
Seite 15: Bodenstart Ohne Helfer
Bodenstart ohne Helfer Zuerst Sender und dann Modell einschalten. Windrichtung beachten! Immer gegen den Wind starten. Ist der Wind so stark, das der Sky Surfer 2.0 nicht auf der Stelle stehen bleibt, ist kein Start mög- lich! Ist der Wind hingegen schwächer, legen Sie den Schirm wie in der Abb. - Seite 16 Nicht werfen! B) Geradeaus fl iegen A) Rechtskurve fl iegen C) Linkskurve fl iegen Belassen Sie den rechten Drücken Sie den rechten Drücken Sie den rechten Steuerhebel des Senders Steuerhebel des Senders Steuerhebel Sen- in Mittelstellung, um gera- nach links, um eine Links- ders nach rechts, um eine kurve zu fl...
- Seite 17 5. Sky Surfer 2.0 landen Beachten Sie die Flugzeit. Nach 8-10 Min. (je nach Windverhältnissen) wird der Akku schwä- cher, leiten Sie die Landung dann sofort ein. Beachte: wird der Akku zu schwach, lässt sich das Modell nicht mehr steuern, was die Landung wesentlich erschwert.
-
Seite 18: Fehlersuche
6. Pfl ege und Wartung • Säubern Sie das Modell nach jedem Gebrauch. • Säubern Sie das Modell und die RC-Komponenten nur mit geeigneten Reinigungsmitteln. Informieren Sie sich hierzu bei Ihrem Fachhändler. 7. Fehlersuche Problem Ursache Lösung Propeller dreht sich •... - Seite 19 Hinweise zum Umweltschutz Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin, dass dieses Produkt am Ende seiner Lebensdauer nicht über den nor- malen Haushaltsabfall entsorgt werden darf. Es muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Die Werkstoffe sind gemäß...
- Seite 20 Herstellererklärung Fa. GRAUPNER GmbH & Co. KG, Henriettenstr. 94-96, D-73230 Kirchheim/Teck Inhalt der Herstellererklärung: Sollten sich Mängel an Material oder Verarbeitung an einem von uns in der Bundesrepublik Deutschland vertriebenen, durch einen Verbraucher (§ 13 BGB) erworbenen Gegenstand zei- gen, übernehmen wir, die Fa. GRAUPNER GmbH & Co. KG, Kirchheim/Teck im nachstehen- den Umfang die Mängelbeseitigung für den Gegenstand.
-
Seite 21: Konformitätserklärung
Act (FTEG) and Directive 1999/5/EG (R&TTE) Graupner GmbH & Co. KG Henriettenstraße 94-96 D-73230 Kirchheim/Teck erklärt, dass das Produkt: No. 92210 WP Sky Surfer 2.4 RTF declares that the product Geräteklasse: Equipment class den grundlegenden Anforderungen des § 3 und den übrigen einschlägigen Bestimmungen des FTEG (Artikel 3 der R&TTE) entspricht. - Seite 61 Act (FTEG) and Directive 1999/5/EG (R&TTE) Graupner GmbH & Co. KG Henriettenstraße 94-96 D-73230 Kirchheim/Teck erklärt, dass das Produkt: No. 92210 WP Sky Surfer 2.4 RTF declares that the product Geräteklasse: Equipment class den grundlegenden Anforderungen des § 3 und den übrigen einschlägigen Bestimmungen des FTEG (Artikel 3 der R&TTE) entspricht.
- Seite 62 Ersatzteile - Spare parts - Pièces de rechange 92210.3 92210.1 6454 Zubehör Zubehör Accessoiries Accessoiries Accessoires Accessoires Rumpfgondeln Sky Surfer 2.0 LiPo-Akku 7.4 V/1100mAh 20C Fuselage Sky Surfer 2.0 LiPo Balancer Charger 2-3S LiPo battery 7.4 V/1100mAh 20C Cabine fuselage Sky Surfer 2.0 LiPo accu 7.4 V/1100mAh 20C...
- Seite 63 Ersatzteile - Spare parts - Pièces de rechange 92210.18 92210.16 92210.17 Vorderrad Sky Surfer 2.0 Halterung Regler-Empfängereinheit Halterung für Propellerringaufhängung Front wheel Sky Surfer 2.0 Receiver/ESC upper/lower cover Bearing frame Roue avant Sky Surfer 2.0 Couvercle récepteur/variateur Support pour protection hélice 92210.21...
- Seite 65 ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________...
- Seite 66 ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________...
- Seite 67 ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________...
- Seite 68 Sous réserve de modifi cations et de possibilité de livraison. Livraison uniquement au travers de magasins spécialisés en modélisme. Nous pourrons vous communiquer l’adresse de votre revendeur le plus proche. Nous ne sommes pas responsables d’éventuelles erreurs d’impression. 92210 / April 2011 - V1.0 PN.QD-01...
