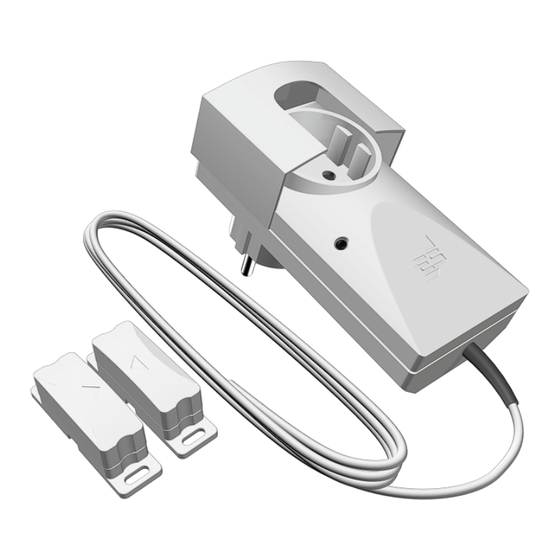

- Seite 1 Elektrotechnik Elektronik Betriebsanleitung Kabel-Abluftsteuerung KDS 210 Art.-Nr.: 300672 TÜV- und DIBt-Zulassung Z-85.2-14 Prüfstelle TÜV SÜD www.elektrotechnik-schabus.de...
-
Seite 2: Inhaltsverzeichnis
HERZLICHEN DANK FÜR IHR VERTRAUEN! Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetriebnahme diese Betriebssanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise! Die Betriebsanleitung ist Bestandteil dieses Produktes. -
Seite 3: Lieferumfang
Wollen Sie einen weiteren Kabel-Magnetschalter für ein zweites Fenster verwenden, so benötigen Sie dazu den Kabel-Magnetschalter KMS 098K22 (Artikel-Nr.: 300743). Es muss dazu mindestens ein Fenster geöffnet sein, damit das Abluftsystem eingeschaltet werden kann. Die Kabel-Abluftsteuerung KDS 210 ist TÜV-geprüft und hat die allgemein bauaufsicht- liche Zulassung mit der Nummer Z-85.2-14. Netzstecker-Sichrung Steuergerät... -
Seite 4: Grundlegende Sicherheitshinweise
Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern. ► ► Öffnen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden Teile. 3.2 Umgebungsbedingungen Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:... -
Seite 5: Montageanleitung 4.1 Berechnung Der Mindestspaltöffnung Ihres Fensters
1009 1073 1133 1191 1245 1298 1346 1397 1031 1105 1174 1240 1302 1362 1419 1475 1528 Handelt es sich bei dem Fenster nicht um ein rechteckiges Format, fragen Sie bitte den Fachinstallateur oder Schornsteinfegermeister nach der Berechnung der Mindestöffnung. -
Seite 6: Montage Kabel-Magnetschalter
4.2 Montage Kabel-Magnetschalter 4.2.1 Setzen Sie den Magnet in die Unterschale ein. 4.2.2 Drücken Sie anschließend den Gehäusedeckel auf die Unterschale bis die Laschen einrasten. 4.2.3 Bereiten Sie mit einem Messer die Kabelöffnung am Bodengehäuse für das Steuerkabel vor, indem Sie eine kleine Vertiefung in die Gehäusewand einschnei- den. - Seite 7 4.2.6 Setzen Sie den Gehäusedeckel auf das Boden- gehäuse auf, bis die Laschen einrasten. 4.2.7 Der Kabel-Magnetschalter muss je nach Fenster- anschlag am Fenster so montiert werden, dass sowohl beim Kippen als auch beim Öffnen des Fensters der Kontakt schaltet. Fenster mit Linksanschlag Das erforderliche Spaltöffnungsmaß ei- nes geschwenkten Fensters muss durch eine Arretierung gewährleistet sein.
-
Seite 8: Montage Steuergerät
4.3 Montage Steuergerät Steuergerät nicht im Freien betreiben. 4.3.1 Stecken Sie den Netzstecker des Abluftsystems in die Steckdose des Steuergerätes. Schaltleistung maximal 1150 W 4.3.2 Schieben Sie die Netzstecker-Sicherung über und befestigen Sie diese mit der Kunststoffschrau- be. Zusätzlich müssen Sie die Schraube durch den mitgelieferten Aufkleber versiegeln. -
Seite 9: Betrieb
5. Betrieb 5.1 Anzeige „Funktion-LED“ Funk-Empfänger ► ► LED leuchtet grün: Das Fenster ist vollständig geöffnet oder gekippt. An der Steckdose des Steuergerätes liegen 230 V an. ► ► LED leuchtet rot: Das Fenster ist geschlossen und die Steckdose des Steuergerätes ist abgeschalten. ► ► LED blinkt rot: Störung - Kabelbruch oder Kurzschluss in der Steuerleitung zum Kabel- Magnetschalter. 5.2 Funktionstest Überprüfen Sie mindestens einmal im Monat die Abluftsteuerung auf ihre Funktion. 6. Technische Daten Betriebsspannung: 230 V AC (+/-10%) / 50-60 Hz Schaltleistung: 1150 W / 5 A Steuerspannung: 18 V Funktionsbereich: -15 °C / +40 °C Schutzart:... -
Seite 10: Allgemeine Informationen
7. Allgemeine Informationen 7.1 Reinigen und Pflegen Vermeiden Sie den Einfluss von Nässe (Spritz- oder Regenwasser), Staub sowie unmittel- bare Sonnenbestrahlung auf das Gerät. Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starken Verschmutzungen leicht angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel. 7.2 Konformitätserklärung Die Konformität dieses Geräts zu den EU-Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätigt. -
Seite 11: Umweltinformationen Und Entsorgung
7.5 Umweltinformationen und Entsorgung Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung natürlicher Rohstoffe erforderlich. Es kann ggf. gesundheits- und umweltgefährdende Substanzen enthalten. Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer Umgebung und zur Einsparung natürlicher Ressourcen bitten wir Sie, die entsprechenden Rücknahmesysteme zu nutzen. - Seite 12 Elektrotechnik Schabus GmbH & Co. KG +49 (0) 80 36 / 67 49 79 - 0 Baierbacher Str. 150 +49 (0) 80 36 / 67 49 79 - 79 D-83071 Stephanskirchen MAIL info@elektrotechnik-schabus.de www.elektrotechnik-schabus.de...
