ES KDS 210 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für KDS 210:
- Gebrauchsanleitung (8 Seiten) ,
- Betriebsanleitung (12 Seiten)
Verwandte Anleitungen für ES KDS 210
Inhaltszusammenfassung für ES KDS 210
- Seite 1 Elektrotechnik Elektronik Betriebsanleitung Kabel-Abluftsteuerung KDS 210 Art.-Nr.: 300672 TÜV- und DIBt-Zulassung Z-85.2-14 Prüfstelle TÜV SÜD www.elektrotechnik-schabus.de...
-
Seite 2: Inhaltsverzeichnis
HERZLICHEN DANK FÜR IHR VERTRAUEN! Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befol- gen Sie vor allen Dingen die Sicherheitshinweise! Die Betriebsanleitung ist Bestandteil dieses Produktes. -
Seite 3: Lieferumfang

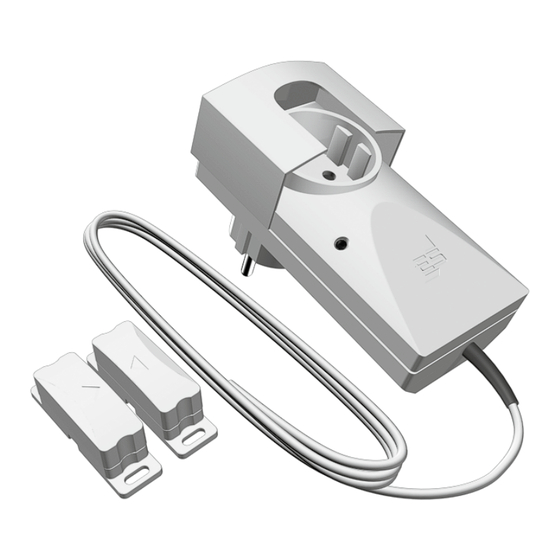

► Montagematerial 2. Produktbeschreibung Die Abluftsteuerung KDS 210 besteht aus einem Steuergerät und einem Kabel-Magnetschal- ter. Wollen Sie einen weiteren Kabel-Magnetschalter für ein zweites Fenster verwenden, so benötigen Sie dazu den Kabel-Magnetschalter KMS 098K22 (Artikel-Nr.: 300743). Es muss dazu mindestens ein Fenster geöffnet sein, damit das Abluftsystem eingeschaltet werden kann. -
Seite 4: Grundlegende Sicherheitshinweise
Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern. ► ► Öffnen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden Teile. 3.2 Umgebungsbedingungen Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:... -
Seite 5: Montageanleitung
1009 1073 1133 1191 1245 1298 1346 1397 1031 1105 1174 1240 1302 1362 1419 1475 1528 Handelt es sich bei dem Fenster nicht um ein rechteckiges Format, fragen Sie bitte den Fachinstallateur oder Schornsteinfegermeister nach der Berechnung der Mindestöffnung. -
Seite 6: Montage Kabel-Magnetschalter
4.2 Montage Kabel-Magnetschalter Den Zusammenbau des Magneten haben wir bereits für Sie erledigt und die Gehäusehälften miteinander verklebt. 4.2.1 Bereiten Sie mit einem Messer die Kabelöffnung am Bodengehäuse für das Steuerkabel vor, indem Sie eine kleine Vertiefung in die Gehäusewand einschnei- den. - Seite 7 4.2.4 Setzen Sie den Gehäusedeckel auf das Boden- gehäuse auf, bis die Laschen einrasten. 4.2.5 Der Kabel-Magnetschalter muss je nach Fenster- anschlag am Fenster so montiert werden, dass sowohl beim Kippen als auch beim Öffnen des Fensters der Kontakt schaltet. Fenster mit Das erforderliche Spaltöffnungsmaß...
-
Seite 8: Montage Steuergerät
Netzstecker-Sicherung ist vorsätzlich und grob fahrlässig. 4.3.3 Stecken Sie das Steuergerät in die Steckdose, die sich in der Nähe Ihrer Dunstabzugshaube befindet, von dieser aber nicht verdeckt wird. Das Steuergerät muss jederzeit frei zugänglich sein. Die Funk-Abluftsteuerung KDS 210 ist nun betriebsbereit. -
Seite 9: Integrierter Schaltkontakt Im Fenster
Um einen definierten, sicheren Zustand zu erreichen und die Abluftanlage in Betrieb zu setzen, ist eine hochohmige Verbindung zwischen den beiden Adern der Steuerleitung nötig. 4.4.1 Betrieb des KDS 210 mit integriertem Schaltkontakt am Fenster Bei dem mitgelieferten Kabel-Magnetschalter ist eine Kabelbruchsicherung (10-kΩ-Widerstand) integriert. Wird das Gerät nicht mit dem original Schabus... -
Seite 10: Betrieb
5. Betrieb 5.1 Anzeige „Funktion-LED“ Funk-Empfänger ► ► LED leuchtet grün: Das Fenster ist vollständig geöffnet oder gekippt. An der Steckdose des Steuergerätes liegen 230 V an. ► ► LED leuchtet rot: Das Fenster ist geschlossen und die Steckdose des Steuergerätes ist abgeschalten. ►... -
Seite 11: Gewährleistung
7.3 Gewährleistung Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät kostenlos aus, unter den folgenden Voraussetzungen: Verlängern Sie diese Frist auf 5 Jahre ab Produktion indem Sie die Postkarte direkt nach der Montage vollständig ausgefüllt an Elektrotechnik Schabus zurückschicken. -
Seite 12: Umweltinformationen Und Entsorgung
7.5 Umweltinformationen und Entsorgung Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung natürlicher Rohstoffe erforderlich. Es kann ggf. gesundheits- und umweltgefährdende Substanzen enthalten. Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer Umgebung und zur Einsparung natürlicher Ressourcen bitten wir Sie, die entsprechenden Rücknahmesysteme zu nutzen.
