ES KDS 110 Betriebsanleitung
Verwandte Anleitungen für ES KDS 110
Inhaltszusammenfassung für ES KDS 110
- Seite 1 Elektrotechnik Elektronik Betriebsanleitung Kabel-Abluftsteuerung KDS 110 Art.-Nr.: 300740 TÜV-geprüft www.elektrotechnik-schabus.de...
-
Seite 2: Inhaltsverzeichnis
HERZLICHEN DANK FÜR IHR VERTRAUEN! Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetriebnahme diese Betriebssanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise! Die Betriebsanleitung ist Bestandteil dieses Produktes. -
Seite 3: Lieferumfang

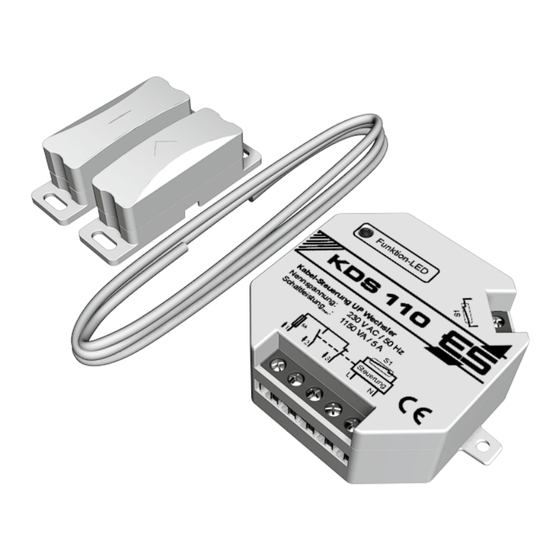

► Montagematerial 2. Produktbeschreibung Die Kabel-Abluftsteuerung KDS 110 besteht aus einem Steuergerät und einem Kabel-Mag- netschalter. Wollen Sie einen weiteren Kabel-Magnetschalter für ein zweites Fenster verwen- den, so benötigen Sie dazu den Kabel-Magnetschalter KMS 098K22 (Artikel-Nr.: 300743). Es muss dazu mindestens ein Fenster geöffnet sein, damit das Abluftsystem eingeschaltet werden kann. -
Seite 4: Grundlegende Sicherheitshinweise
Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern. ► ► Öffnen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden Teile. 3.2 Umgebungsbedingungen Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:... -
Seite 5: Montageanleitung 4.1 Berechnung Der Mindestspaltöffnung Ihres Fensters
Höhe Ihres Fensters und errechnen Sie die Fenstergröße in m² (Breite x Höhe = m²). Aus der Tabelle können Sie dann das benötigte Spalt-Öffnungsmaß ablesen. Handelt es sich bei dem Fenster nicht um ein rechteckiges Format, fragen Sie bitte den Fachinstallateur oder Schornsteinfegermeister nach der Berechnung der Mindestöffnung. -
Seite 6: Montage Kabel-Magnetschalter
4.2 Montage Kabel-Magnetschalter 4.2.1 Setzen Sie den Magnet in die Unterschale ein. 4.2.2 Drücken Sie anschließend den Gehäusedeckel auf die Unterschale bis die Laschen einrasten. 4.2.3 Bereiten Sie mit einem Messer die Kabelöffnung am Bodengehäuse für das Steuerkabel vor, indem Sie eine kleine Vertiefung in die Gehäusewand einschnei- den. - Seite 7 4.2.6 Setzen Sie den Gehäusedeckel auf das Boden- gehäuse auf, bis die Laschen einrasten. 4.2.7 Für eine einwandfreie Schaltfunktion des Kabel- Magnetschalters müssen Sie folgendes bei der Mon- tage beachten: Der Kabel-Magnetschalter muss je nach Fensteran- Fenster mit schlag am Fenster so montiert werden, dass sowohl beim Kippen als auch beim Öffnen des Fensters der Linksanschlag Kontakt schaltet.
-
Seite 8: Montage Steuergerät
4.3.1 Anschlussbeispiel 1 Sie können das Steuergerät Steuerspannung 18 V Auf- oder Unterputz in einer Verteiler- oder Schalterdose KDS 110 mit mindestens 60 mm Ø ein- bauen. Die seitlichen Befes- tigungslaschen können Sie 230 V AC bei Bedarf wegbrechen. Über den Schließerkontakt (Klem-... -
Seite 9: Betrieb
LED blinkt rot: Störung - Kabelbruch in der Steuerleitung zum Kabel-Magnetschalter. 5.2 Hinweis bei Relaisstörungen Bei manchen Lüftermotoren kann es bei Einschaltvorgängen unter Last zu unkontrollierten Relaisschaltungen kommen. Für Abhilfe sorgt ein Entstörkondensator (Art.-Nr: 310268), der Spitzenspannungen infolge von induktiven Lasten unterbindet. -
Seite 10: Allgemeine Informationen
7. Allgemeine Informationen 7.1 Reinigen und Pflegen Vermeiden Sie den Einfluss von Nässe (Spritz- oder Regenwasser), Staub sowie unmittel- bare Sonnenbestrahlung auf das Gerät. Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starken Verschmutzungen leicht angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel. 7.2 Konformitätserklärung Die Konformität dieses Geräts zu den EU-Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätigt. -
Seite 11: Umweltinformationen Und Entsorgung
7.5 Umweltinformationen und Entsorgung Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung natürlicher Rohstoffe erforderlich. Es kann ggf. gesundheits- und umweltgefährdende Substanzen enthalten. Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer Umgebung und zur Einsparung natürlicher Ressourcen bitten wir Sie, die entsprechenden Rücknahmesysteme zu nutzen. - Seite 12 Elektrotechnik Schabus GmbH & Co. KG +49 (0) 80 36 / 67 49 79 - 0 Baierbacher Str. 150 +49 (0) 80 36 / 67 49 79 - 79 D-83071 Stephanskirchen MAIL info@elektrotechnik-schabus.de www.elektrotechnik-schabus.de...
- Seite 13 KDS 110/210 kombiniert mit integriertem Schaltkontakt am Fenster KDS 110/210 kombiniert mit integriertem Schaltkontakt am Fenster Bei dem Gerät KDS 110 oder KDS 210 ist in dem mitgelieferten Kabel-Magnetschalter Bei dem Gerät KDS 110 oder KDS 210 ist in dem mitgelieferten Kabel-Magnetschalter eine Kabelbruchsicherung (10 KOhm Widerstand) integriert.
