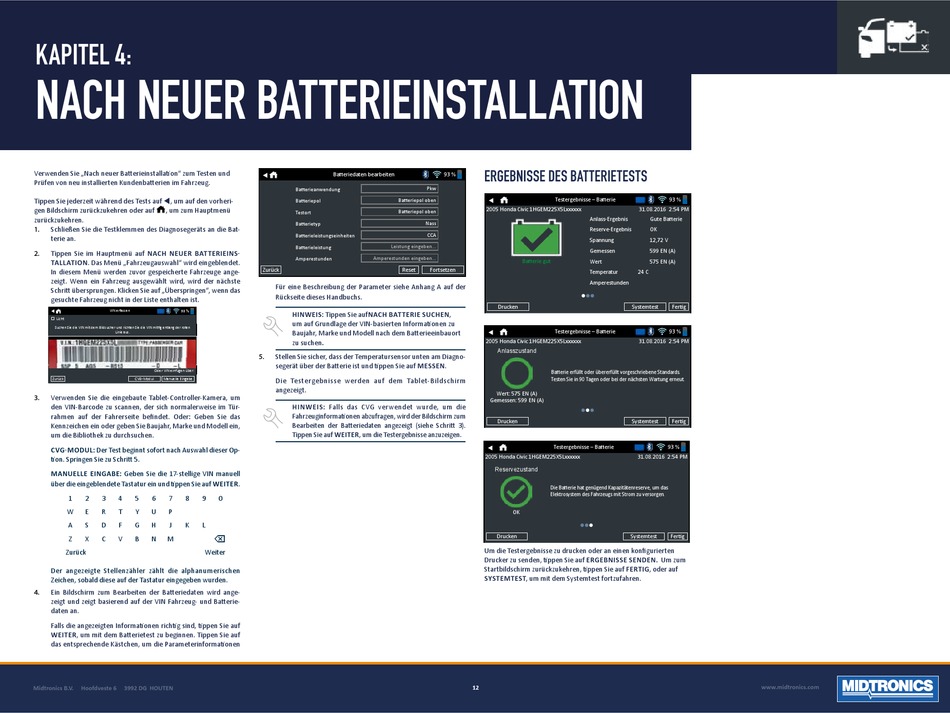

KAPITEL 4:
NACH NEUER BATTERIEINSTALLATION
Verwenden Sie „Nach neuer Batterieinstallation" zum Testen und
Prüfen von neu installierten Kundenbatterien im Fahrzeug.
Tippen Sie jederzeit während des Tests auf , um auf den vorheri-
gen Bildschirm zurückzukehren oder auf
, um zum Hauptmenü
zurückzukehren.
1.
Schließen Sie die Testklemmen des Diagnosegeräts an die Bat-
terie an.
2.
Tippen Sie im Hauptmenü auf NACH NEUER BATTERIEINS-
TALLATION. Das Menü „Fahrzeugauswahl" wird eingeblendet.
In diesem Menü werden zuvor gespeicherte Fahrzeuge ange-
zeigt. Wenn ein Fahrzeug ausgewählt wird, wird der nächste
Schritt übersprungen. Klicken Sie auf „Überspringen", wenn das
gesuchte Fahrzeug nicht in der Liste enthalten ist.
VIN erfassen
93 %
Licht
Suchen Sie die VIN mit dem Bildsucher und richten Sie die VIN mittig entlang der roten
Linie aus.
Oder VIN einfügen über:
Zurück
CVG-Modul
Manuelle Eingabe
3.
Verwenden Sie die eingebaute Tablet-Controller-Kamera, um
den VIN-Barcode zu scannen, der sich normalerweise im Tür-
rahmen auf der Fahrerseite befindet. Oder: Geben Sie das
Kennzeichen ein oder geben Sie Baujahr, Marke und Modell ein,
um die Bibliothek zu durchsuchen.
CVG-MODUL: Der Test beginnt sofort nach Auswahl dieser Op-
tion. Springen Sie zu Schritt 5.
MANUELLE EINGABE: Geben Sie die 17-stellige VIN manuell
über die eingeblendete Tastatur ein und tippen Sie auf WEITER.
1
2
3
4
5
6
7
8
9
W
E
R
T
Y
U
P
A
S
D
F
G
H
J
K
L
Z
X
C
V
B
N
M
Zurück
Weiter
Der angezeigte Stellenzähler zählt die alphanumerischen
Zeichen, sobald diese auf der Tastatur eingegeben wurden.
4.
Ein Bildschirm zum Bearbeiten der Batteriedaten wird ange-
zeigt und zeigt basierend auf der VIN Fahrzeug- und Batterie-
daten an.
Falls die angezeigten Informationen richtig sind, tippen Sie auf
WEITER, um mit dem Batterietest zu beginnen. Tippen Sie auf
das entsprechende Kästchen, um die Parameterinformationen
Midtronics B.V.
Hoofdveste 6
3992 DG HOUTEN
zu bearbeiten.
Batteriedaten bearbeiten
Batterieanwendung
Batteriepol
Testort
Batterietyp
Batterieleistungseinheiten
Batterieleistung
Leistung eingeben...
Amperestunden eingeben...
Amperestunden
Zurück
Für eine Beschreibung der Parameter siehe Anhang A auf der
Rückseite dieses Handbuchs.
HINWEIS: Tippen Sie aufNACH BATTERIE SUCHEN,
um auf Grundlage der VIN-basierten Informationen zu
Baujahr, Marke und Modell nach dem Batterieeinbauort
.
zu suchen
5.
Stellen Sie sicher, dass der Temperatursensor unten am Diagno-
segerät über der Batterie ist und tippen Sie auf MESSEN.
Die Testergebnisse werden auf dem Tablet-Bildschirm
angezeigt.
HINWEIS: Falls das CVG verwendet wurde, um die
Fahrzeuginformationen abzufragen, wird der Bildschirm zum
Bearbeiten der Batteriedaten angezeigt (siehe Schritt 3).
Tippen Sie auf WEITER, um die Testergebnisse anzuzeigen.
0
ERGEBNISSE DES BATTERIETESTS
93 %
Pkw
Testergebnisse – Batterie
Batteriepol oben
2005 Honda Civic 1HGEM225X5Lxxxxxx
Batteriepol oben
Nass
CCA
Batterie gut
Reset
Fortsetzen
Drucken
Testergebnisse – Batterie
2005 Honda Civic 1HGEM225X5Lxxxxxx
Anlasszustand
Batterie erfüllt oder übererfüllt vorgeschriebene Standards.
Testen Sie in 90 Tagen oder bei der nächsten Wartung erneut.
Wert: 575 EN (A)
Gemessen: 599 EN (A)
Drucken
Testergebnisse – Batterie
2005 Honda Civic 1HGEM225X5Lxxxxxx
Reservezustand
Die Batterie hat genügend Kapazitätenreserve, um das
Elektrosystem des Fahrzeugs mit Strom zu versorgen.
OK
Drucken
Um die Testergebnisse zu drucken oder an einen konfigurierten
Drucker zu senden, tippen Sie auf ERGEBNISSE SENDEN. Um zum
Startbildschirm zurückzukehren, tippen Sie auf FERTIG, oder auf
SYSTEMTEST, um mit dem Systemtest fortzufahren.
12
93 %
31.08.2016 2:54 PM
Anlass-Ergebnis
Gute Batterie
Reserve-Ergebnis
OK
Spannung
12,72 V
Gemessen
599 EN (A)
Wert
575 EN (A)
Temperatur
24 C
Amperestunden
Systemtest
Fertig
93 %
31.08.2016 2:54 PM
Systemtest
Fertig
93 %
31.08.2016 2:54 PM
Systemtest
Fertig
