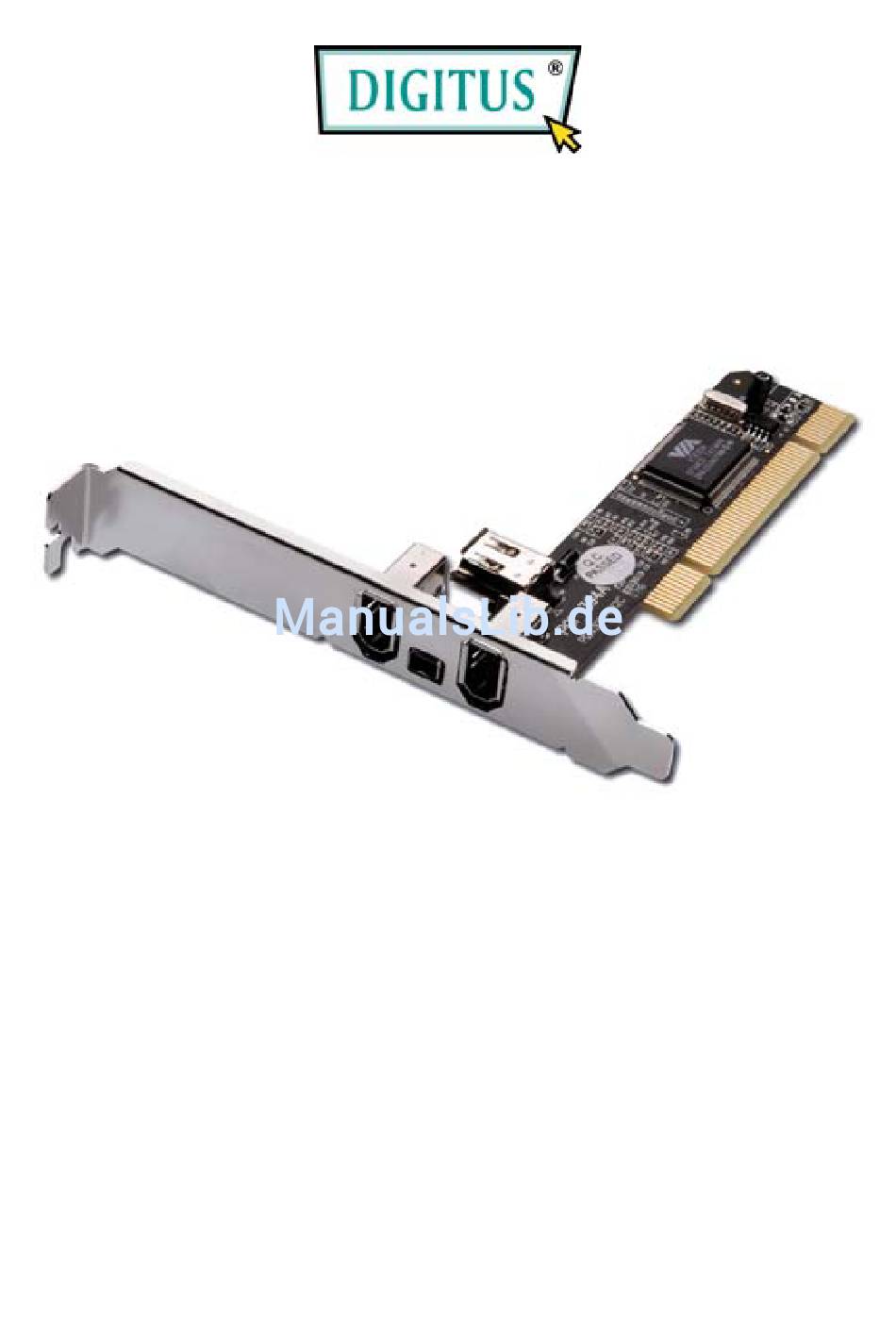

- Seite 1 PCI-Erweiterungskarte für Firewire (IEEE1394) Benutzerhandbuch...
-
Seite 2: Funktionen Und Merkmale
Funktionen und Merkmale • Chipsatz VIA VT6306 • PCI-32-Bit-Schnittstelle mit 33 MHz • Erfüllt die Standards IEEE 1394-1995, 1394a (1.1) und die OHCI-Schnittstellenspezifikation 1.0. • Unterstützt Datenübertragungsraten von 100, 200 und 400 Mbit/s. • Die Hot-Swap-Funktion erlaubt Ihnen, Geräte anzuschließen oder abzuhängen, ohne vorher das System herunterfahren zu müssen. -
Seite 3: Systemanforderungen
Anschlüsse • 2 externe 6-polige Anschlüsse IEEE 1394a • 1 externer 4-poliger Anschluss IEEE 1394a • 1 interner 6-poliger Anschluss IEEE 1394a Systemanforderungen • Windows 7, Vista, XP, 2000 • 1 freier PCI-Steckplatz Hardwarebeschreibung Beachten Sie vor der Installation des VIA-PCI-IEEE-1394-Adapters bitte die nachstehende Abbildung, auf der die zur Verfügung stehenden IEEE-1394-Anschlüsse der Karte gekennzeichnet sind. - Seite 4 Hinweis: Der interne Port (P1) teilt sich den Anschluss mit dem ersten externen Port (P2). Verwenden Sie P1 und P2 NICHT gleichzeitig.
-
Seite 5: Hardwareinstallation
Hardwareinstallation 1. Computer ausschalten. 2. Netzstecker ziehen und das Gehäuse des Computers abnehmen. 3. Die Blende an einem freien PCI-Steckplatz entfernen. 4. Um die Karte zu installieren, den Bussteckverbinder der Karte vorsichtig in den gewählten PCI-Steckplatz des Mainboards bündig einsetzen. Platine fest in den Schlitz drücken. 5. - Seite 6 müsste der VIA OHCI Compliant IEEE 1394 Host Controller angezeigt werden.
