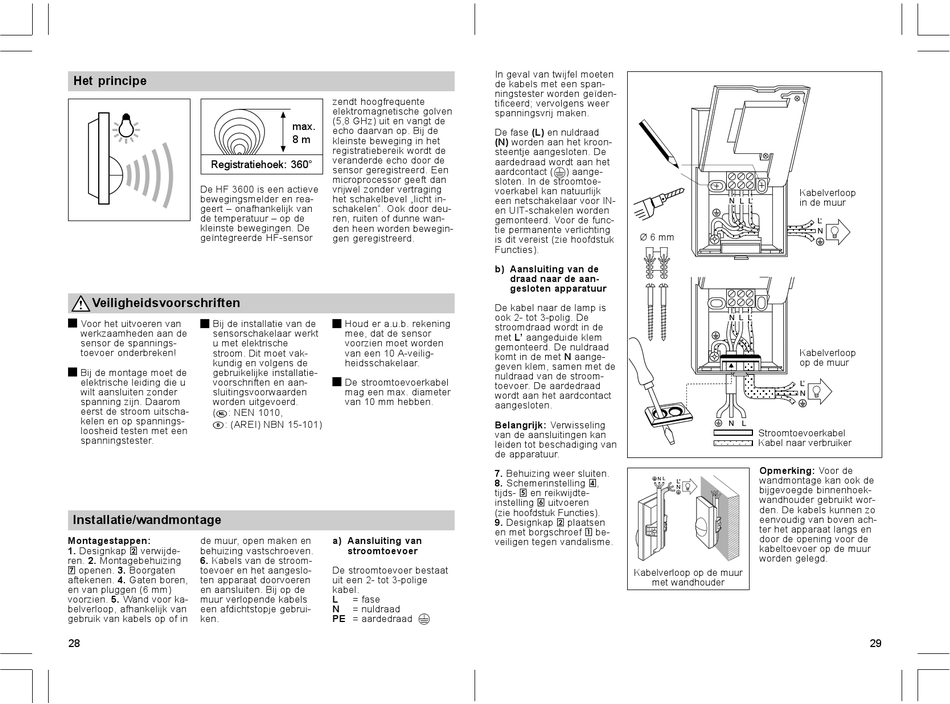

Het principe

Registratiehoek: 360°
De HF 3600 is een actieve
bewegingsmelder en rea-
geert – onafhankelijk van
de temperatuur – op de
kleinste bewegingen. De
geïntegreerde HF-sensor

Veiligheidsvoorschriften

a a
Voor het uitvoeren van Bij de installatie van de
werkzaamheden aan de sensorschakelaar werkt
sensor de spannings- u met elektrische
toevoer onderbreken! stroom. Dit moet vak-
kundig en volgens de
a
Bij de montage moet de gebruikelijke installatie-
elektrische leiding die u voorschriften en aan-
wilt aansluiten zonder sluitingsvoorwaarden
spanning zijn. Daarom worden uitgevoerd.
eerst de stroom uitscha-
( : NEN 1010,
kelen en op spannings-
B
: (AREI) NBN 15-101)
loosheid testen met een
spanningstester.
Installatie/wandmontage
Montagestappen: de muur, open maken en
1. Designkap verwijde- behuizing vastschroeven.
ren. 2. Montagebehuizing 6. Kabels van de stroom-
openen. 3. Boorgaten toevoer en het aangeslo-
aftekenen. 4. Gaten boren, ten apparaat doorvoeren
en van pluggen (6 mm) en aansluiten. Bij op de
voorzien. 5. Wand voor ka- muur verlopende kabels
belverloop, afhankelijk van een afdichtstopje gebrui-
gebruik van kabels op of in ken.
28
zendt hoogfrequente
elektromagnetische golven
(5,8 GHz) uit en vangt de
max.
echo daarvan op. Bij de
8 m
kleinste beweging in het
registratiebereik wordt de
veranderde echo door de
sensor geregistreerd. Een
microprocessor geeft dan
vrijwel zonder vertraging
het schakelbevel „licht in-
schakelen". Ook door deu-
ren, ruiten of dunne wan-
den heen worden bewegin-
gen geregistreerd.
a
Houd er a.u.b. rekening
mee, dat de sensor
voorzien moet worden
van een 10 A-veilig-
heidsschakelaar.
a
De stroomtoevoerkabel
mag een max. diameter
van 10 mm hebben.
a) Aansluiting van
stroomtoevoer
De stroomtoevoer bestaat
uit een 2- tot 3-polige
kabel.
L = fase
N = nuldraad
PE = aardedraad
In geval van twijfel moeten
de kabels met een span-
ningstester worden geïden-
tificeerd; vervolgens weer
spanningsvrij maken.
De fase (L) en nuldraad
(N) worden aan het kroon-
steentje aangesloten. De
aardedraad wordt aan het
aardcontact ( ) aange-
sloten. In de stroomtoe-
voerkabel kan natuurlijk
een netschakelaar voor IN-
en UIT-schakelen worden
gemonteerd. Voor de func-
tie permanente verlichting
Ø 6 mm
is dit vereist (zie hoofdstuk
Functies).
b) Aansluiting van de
draad naar de aan-
gesloten apparatuur
De kabel naar de lamp is
ook 2- tot 3-polig. De
stroomdraad wordt in de
met L' aangeduide klem
gemonteerd. De nuldraad
komt in de met N aange-
geven klem, samen met de
nuldraad van de stroom-
toevoer. De aardedraad
wordt aan het aardcontact
aangesloten.
Belangrijk: Verwisseling
van de aansluitingen kan
leiden tot beschadiging van
de apparatuur.
7. Behuizing weer sluiten.
8. Schemerinstelling ,
tijds- en reikwijdte-
instelling uitvoeren
(zie hoofdstuk Functies).
9. Designkap plaatsen
en met borgschroef be-
veiligen tegen vandalisme.
Kabelverloop op de muur
met wandhouder
Kabelverloop
in de muur
Kabelverloop
op de muur
Stroomtoevoerkabel
Kabel naar verbruiker
Opmerking: Voor de
wandmontage kan ook de
bijgevoegde binnenhoek-
wandhouder gebruikt wor-
den. De kabels kunnen zo
eenvoudig van boven ach-
ter het apparaat langs en
door de opening voor de
kabeltoevoer op de muur
worden gelegd.
