Motorkabel

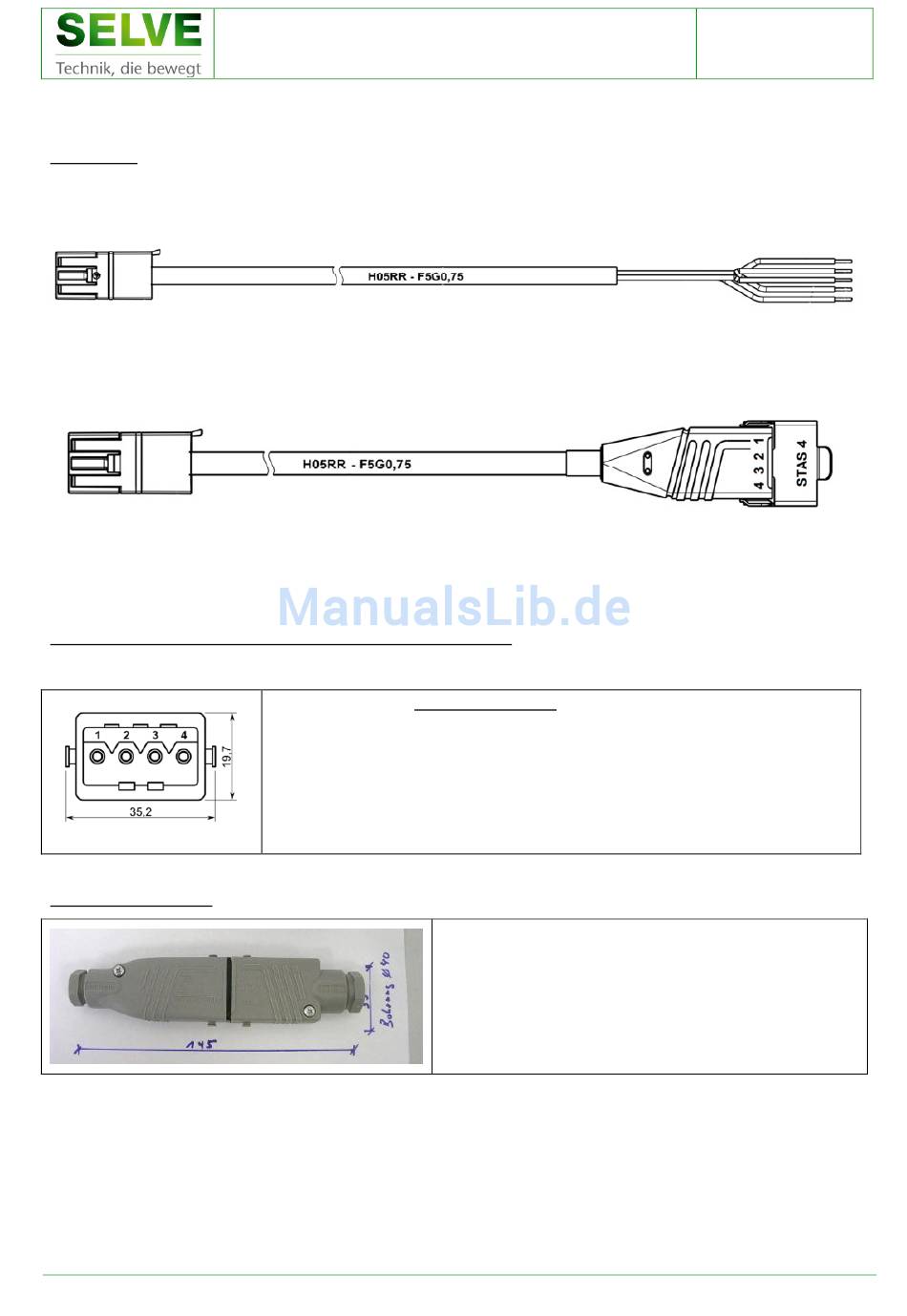

Motorkabel mit freien Kabelenden nach SELVE-Zeichnung "z4986"
a)
Motorkabel mit Hirschmann-Stecker STAS4, nach SELVE-Zeichnung "z5032"
b)
Kontaktbelegung bei Hirschmann STAK4/STAS4 - Verbindung (für Anschluss an SMI oder Schalter)
Gemäß SELVE-Zeichnung "z5032" nach Empfehlung der
Ansicht STAK4/STAS4
Technische Änderungen vorbehalten !
SE 2/... SMI
Technische Beschreibung - Einstellanleitung
SMI
1 = schwarz
I+
2 = grau
I-
3 = braun
4 = blau
PE = gelb/grün
www.smi-group.com
Schalter
AB
oder
AUF
oder
L
N
PE
19.03.2015
Rev. 0
Seite 2 von 4 Seiten
