Verwendungszweck
Der Antrieb vom Typ SE 2/... SMI ist für den Betrieb von
Rollladen- und Sonnenschutzanlagen bestimmt. Der Antrieb hat
eine SMI-Schnittstelle und kann im SMI-Mode oder im Switch-Mode mit
handelsüblichen Jalousieschaltern oder –tastern betrieben werden.
Einbaulage
Der Antrieb ist für den Betrieb in horizontaler Einbaulage bestimmt.
Beschreibung
• Festfrierschutz
• Lernender Überlastschutz
• Parallelschaltung mehrerer Antriebe möglich
• Frei definierte obere und untere Endlage einstellbar
• Steckbare Anschlussleitung
Technische Daten
Netzspannung ..................................... 230 V
Netzfrequenz ....................................... 50 Hz
Laufzeit ................................................ KB S2 4 min
Typ: SE ... - SMI
Drehmoment
in Nm
Drehzahl
in 1/min
Strom
in A
Leistung
in W
Anschluss S M I
L = braun
N = blau
Netz 230V/50 Hz
PE = gelb/grün
I+ = schwarz
I- = grau
SMI
Technische Änderungen vorbehalten !

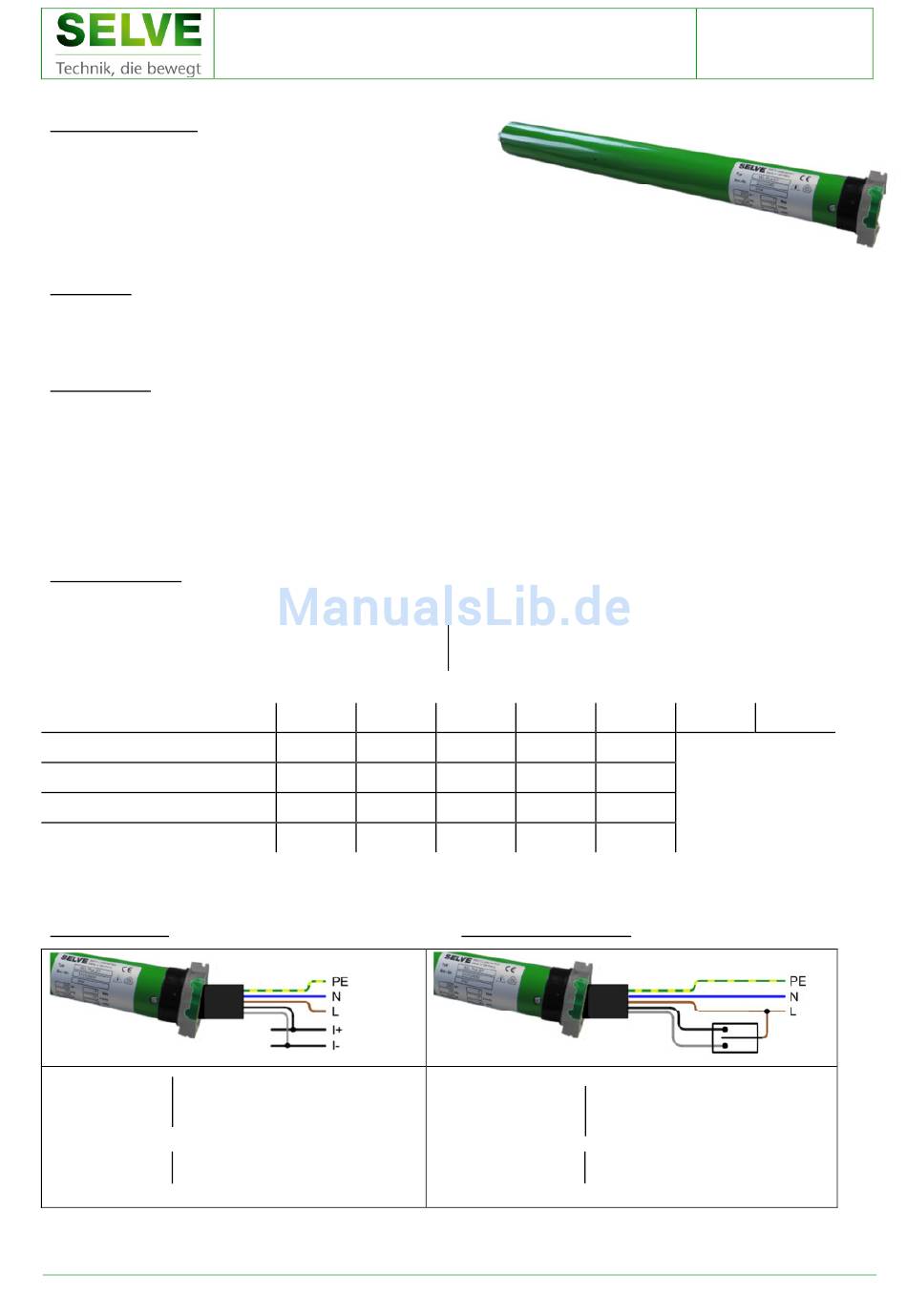

SE 2/... SMI
Technische Beschreibung - Einstellanleitung
Isolierstoffklasse .................................. 155 (F)
Schutzart .............................................. IP 44
2/7
2/10
2/15
7
10
17
17
0,41
0,45
0,66
95
105
152
Anschluss mit Schalter
L = braun
N = blau
PE = gelb/grün
AB = schwarz
AUF = grau
2/20
2/30
15
20
30
17
17
17
0,75
0,95
172
220
Netz 230V/50 Hz
Jalousieschalter
19.03.2015
Rev. 0
2/40
2/50
in Entwicklung
Seite 1 von 4 Seiten
