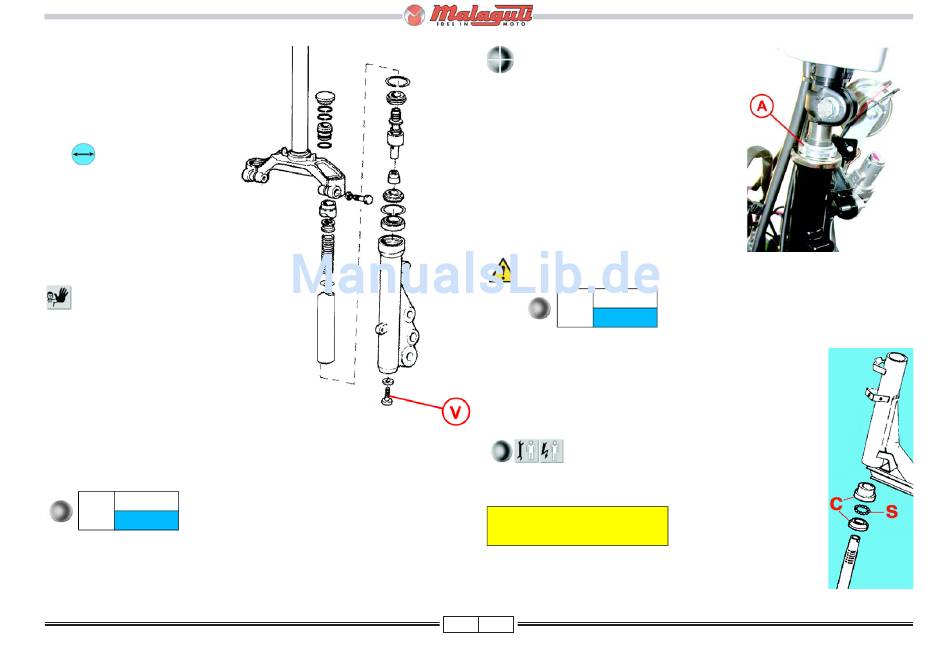

ÖLWECHSEL
(Holme Radaufnahme)
• Bei im Spannstock in vertikaler
Position eingespanntem Holm
einen Behälter unter die Schraube
(V) stellen.
• V -
• Öl einige Minuten lang abfliesen
lassen.
• Den Holm der Radaufnahme wie
zuvor beschrieben auseinander
nehmen.
• Den Holm umdrehen und das
restliche Öl ausleeren.
Das Öl nicht in der Umwelt
freisetzen, sondern nach
den geltenden Vorschriften
entsorgen.
• Die Schraube Schraube (V) mit
der entsprechenden Dichtung
wieder anziehen.
• (Vorsichtig) frisches Öl in den
Holm gießen:
~ 90 cc (dx - sx)
• Ölstand wie zuvor beschrieben
kontrollieren.
• Die entfernten Bestandteile wieder einbauen.
Cs - N * m
V
24 ± 10 %
F.55

GESAMTER GABELHOLM

Um den gesamten Gabelholm herauszuziehen,
vorher folgende Teile entfernen:
• Scudo anteriore (S. 13).
• Vorderrad (S. 25).
• Rinvio contachilometri
• Bremszange (S. 26).
• Lenker (S. 24).
Um den Gabelholm zu lösen:
• Gewindering (A)
Die Gabel (A) halten, damit sie nicht
umfällt.
Cs - N * m
A
140 ± 20 %
ANM.- Beim Herausziehen der Gabelholmeinheit auf den Au-
stritt der Kugeln (S) achten.
• Die Sitze der Kalotten (C)entfetten. Den Abnutzungsgrad
prüfen und die entsprechenden Teile eventuell austauschen.
Die Gabelholmeinheit einfetten und wieder
einbauen.
Obere Kugel n. 22 (Ø 3/16")
Untere Kugel n. 22 (Ø 3/16")
28 03/08
F.56
F.57
