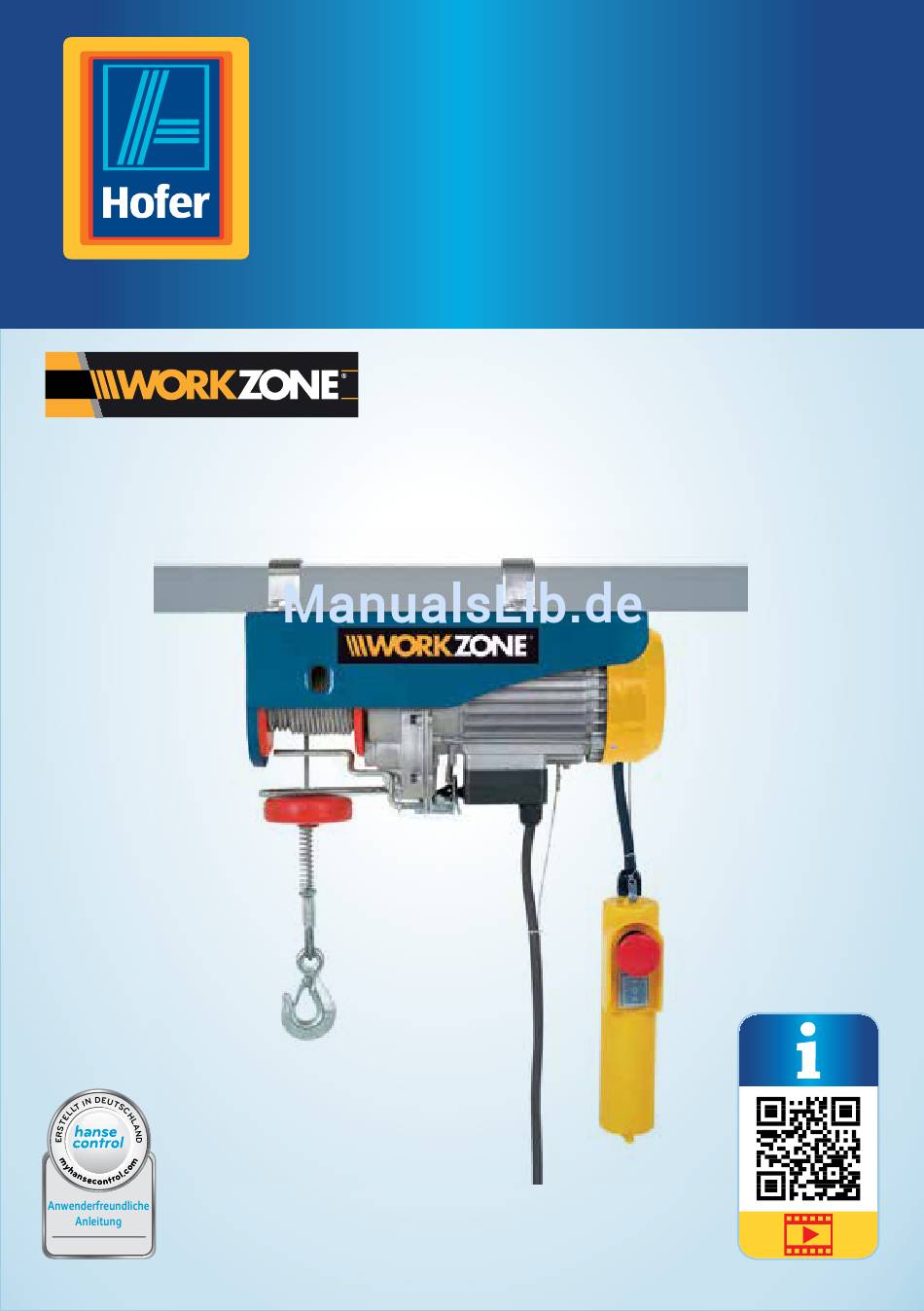

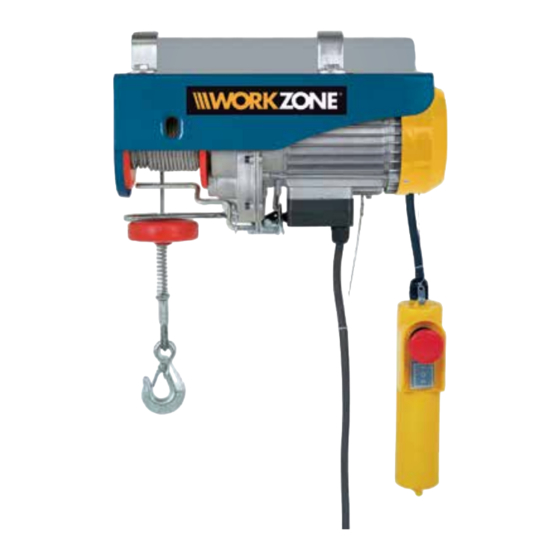

- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. ELEKTRISCHER SEILHEBEZUG 1050 W ID: #05006 ORIGINAL-BETRIEBSANLEITUNG...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen, oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR= Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ................4 Verwendung ................5 Lieferumfang/Teileliste ............6 Allgemeines ................. 7 Bedienungsanleitung lesen und aufbewahren ....7 Zeichenerklärung ..............7 Sicherheit ................8 Bestimmungsgemäßer Gebrauch ........8 Sicherheitshinweise ..............9 Restrisiken ................13 Vor der Inbetriebnahme ........... 13 Seilhebezug und Lieferumfang prüfen ......13 Seilhebezug an Befestigung montieren ...... -
Seite 4: Übersicht
Übersicht... -
Seite 5: Verwendung
Verwendung 25 26... -
Seite 6: Lieferumfang/Teileliste
Lieferumfang/Teileliste Lieferumfang/Teileliste Seilhebezug Seiltrommel Motor mit Untersetzungsgetriebe Öffnung für die Flaschenzugfunktion Kabelhalterung Rolle der Haken-Rollenkombination Steuerungseinheit Haken der Haken-Rollenkombination Not-Aus-Schalter Unterer Auslösebügel Kippschalter der Steuerungseinheit Stahlseil Haken-Rollenkombination Oberer Auslösebügel Netzstecker Feststellschraube für das Auslöseblech Unterlegscheiben, 4× Auslöseblech Sicherheitsschalter für die untere Federringe, 4×... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Elektrischen Seilhebezug 1050 W. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Um die Verständlichkeit zu erhöhen, wird der Elektrische Seilhebezug 1050W im Folgenden nur „Seilhebezug“ genannt. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Seilhebezug verwenden. -
Seite 8: Sicherheit
Sicherheit Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums. Das TÜV-Siegel bestätigt, dass der Seilhebezug bei bestimmungsgemäßem Gebrauch sicher ist. Das Prüfsiegel „GS“ (Geprüfte Sicherheit) bestätigt die Konformität des Seilhebezugs mit dem deutschen Produktsicherheitsgesetz (ProdSG). Lesen und befolgen Sie die Bedienungsanleitung. -
Seite 9: Sicherheitshinweise
Sicherheit Sicherheitshinweise GEFAHR! Verletzungsgefahr! Unsachgemäße Verwendung des Seilhebezugs und die Nichteinhaltung der Sicherheitshinweise können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. − Heben und Senken Sie keine Lasten, wenn sich Personen im Gefahrenbereich befinden. − Überprüfen Sie täglich vor der Inbetriebnahme des Seilhebezugs die Funktion der Bremse, den Betriebs- und Not- Aus-Schalter sowie die Funktion der Sicherheitsschalter für die obere und untere Begrenzung. - Seite 10 Sicherheit − Ziehen Sie keine Last schräg an und schleifen Sie sie nicht über den Boden. − Bewegen Sie keine Fahrzeuge mit der Last oder der Lastaufnahmeeinrichtung. − Vermeiden Sie stoßartige und zu rasche Arbeitsbewegungen. − Sorgen Sie für die notwendige Unterweisung des Bedienungspersonals.
- Seite 11 Sicherheit − Wenn das Netzkabel des Seilhebezugs beschädigt ist, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden. − Öffnen Sie das Gehäuse nicht, sondern überlassen Sie die Reparatur Fachleuten. Wenden Sie sich dazu an eine Fachwerkstatt.
- Seite 12 Sicherheit WARNUNG! Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder). − Halten Sie Kinder und Personen mit verringerten Physischen, sensorischen oder mentalen Fähigkeiten von dem Seilhebezug und der Anschlussleitung fern.
-
Seite 13: Restrisiken
Vor der Inbetriebnahme Restrisiken Trotz bestimmungsgemäßer Verwendung des Seilhebezugs bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Seilhebezugs auftreten: • Gefahr durch Rückschlag der Last. • Gefahr durch Berühren des Stahlseils während der Bedienung. •... -
Seite 14: Seilhebezug An Befestigung Montieren
Vor der Inbetriebnahme Seilhebezug an Befestigung montieren GEFAHR! Verletzungs- und Lebensgefahr! Eine unzureichende Befestigung des Seilhebezugs an einem Träger, Rohr usw. kann den Seilhebezug und die Last zum Absturz bringen, schwere Verletzungen und Tod verursachen. − Stellen Sie sicher, dass die Befestigung, an der Sie den Seilhebezug anbringen, z. -
Seite 15: Seilhebezug An Das Stromnetz Anschließen
Betrieb Seilhebezug an das Stromnetz anschließen Das Gerät ist für den Betrieb mit Wechselstrom 230 V ~ / 50 Hz gebaut und schutzisoliert. 1. Prüfen Sie, ob die Netzspannung der Steckdose mit der auf dem Typenschild des Seilhebezugs angegebenen übereinstimmt. 2. -
Seite 16: Sicherheitsschalter Für Obere Begrenzung Überprüfen
Betrieb − Lassen Sie die Seilwinde ohne Last soweit abwärts ausfahren, bis der Sicherheitsschalter für die untere Begrenzung aktiviert wird und der Motor stoppt. Die Seilwinde muss noch min. zwei Windungen auf der Seiltrommel haben. Der Sicherheitsschalter funktioniert auch bei nicht gespanntem Stahlseil. Sicherheitsschalter für obere Begrenzung überprüfen Die Aktivierung des oberen Auslösebügels gewährleistet, dass bei voll... -
Seite 17: Bremse Überprüfen
Betrieb Bremse überprüfen WARNUNG! Verletzungsgefahr! Eine fehlerhafte Bremsvorrichtung des Seilhebezugs kann die Last zum Absturz bringen und schwere Verletzungen verursachen. − Wenn das Stahlseil nachläuft, setzen Sie den Seilhebezug sofort außer Betrieb und benutzen Sie ihn nicht. − Lassen Sie die Bremsvorrichtung von einem Fachmann reparieren. -
Seite 18: Lasten Mit Dem Seilhebezug Heben Und Senken
Betrieb Lasten mit dem Seilhebezug heben und senken WARNUNG! Verletzungsgefahr! Ein beschädigtes oder falsch aufgewickeltes Stahlseil kann reißen, die Last zum Absturz bringen und schwere Verletzungen verursachen. − Kontrollieren Sie vor jedem Gebrauch des Seilhebezugs das Stahlseil in seiner gesamten Länge auf Beschädigungen. - Seite 19 Betrieb WARNUNG! Verletzungsgefahr! Ein unsachgemäßer Umgang mit dem Seilhebezug kann die Last zum Absturz bringen und schwere Verletzungen und Tod verursachen. − Halten Sie sich während des Hebe- oder Senkvorgangs von der Last und von dem Stahlseil fern. − Verwenden Sie den Seilhebezug nicht, wenn sich Personen oder Tiere im unmittelbaren Bereich des Seilhebezugs befinden.
-
Seite 20: Not-Aus-Schalter Benutzen
Betrieb HINWEIS! Beschädigungsgefahr! Wenn die zu hebende Last zu schwer ist, kann der Motor überhitzen und beschädigt werden. Der Motor besitzt einen Thermoschutzschalter, dieser schützt jedoch nicht gegen Überbelastung. − Überlasten Sie den Motor des Seilhebezugs nicht mit zu schwerer Last. −... -
Seite 21: Flaschenzug Montieren
Betrieb Flaschenzug montieren Die Hebekraft des Seilhebezugs kann durch die Montage des Flaschenzugs verdoppelt werden. 2x kg x kg 1. Um den Flaschenzug an dem Stahlseil zu montieren, zerlegen Sie die in ihre Einzelteile (siehe Abb. B). Haken-Rollenkombination 2. Legen Sie die Rolle der Haken-Rollenkombination an das Stahlseil zwischen den Federstopper und der Seilbefestigung... -
Seite 22: Wartung
Wartung 3. Schrauben Sie die Schraube für das Auslöseblech wieder fest. 4. Überprüfen Sie den Sicherheitsschalter für die untere Begrenzung (siehe Kapitel „Sicherheitsschalter überprüfen“). 5. Falls der Sicherheitsschalter für die untere Begrenzung nicht aktiviert wird, wiederholen Sie die Schritte 1 - 4. Sicherheitsschalter für die obere Begrenzung einstellen Sie können den Auslösewinkel, der den Sicherheitsschalter für die obere Begrenzung aktiviert, in der Position verändern. - Seite 23 Wartung Zusätzlich zur Wartung nach 8.000 Zyklen, müssen Sie in regelmäßigen Abständen folgende Geräteteile überprüfen und warten: − Nach 200 Zyklen ölen Sie das Stahlseil und die Seiltrommel − Nach 1.000 Zyklen überprüfen Sie, ob die Schrauben und Klammern fest angezogen sind.
-
Seite 24: Reinigung
Reinigung Reinigung WARNUNG! Verbrennungsgefahr! Teile des Seilhebezugs können während des Betriebs heiß werden. − Lassen Sie den Seilhebezug vor jeder Reinigung vollständig abkühlen. HINWEIS! Beschädigungsgefahr! Unsachgemäße Reinigung des Seilhebezug kann zu Beschädigung führen. − Verwenden Sie keine aggressiven Reinigungsmittel, scharfe oder metallische Reinigungsgegenstände wie Messer, harte Spachtel, Bürsten mit Metall- oder Nylonborsten und dergleichen. -
Seite 25: Technische Daten
Technische Daten Technische Daten Modell: YT-300/600 Artikelnummer: 44864 Versorgungsspannung: 230 V~ / 50 Hz Stromaufnahme: 4,56 A Leistungsaufnahme 1050 W Nennlast ohne Flaschenzug: 300 kg Nennlast mit Flaschenzug: 600 kg Hebehöhe ohne Flaschenzug: 12 m Hebehöhe mit Flaschenzug: Hebegeschwindigkeit ohne Flaschenzug: 8 m/min Hebegeschwindigkeit mit Flaschenzug: 4 m/min... -
Seite 26: Schalldruckwert
Schalldruckwert Schalldruckwert Messungen des A-bewerteten Schalldruckpegels gemäß EN 14492-2:2006+A1 an der Bedienposition beträgt üblicherweise weniger als 70 dB (A). Geräuschemission am Arbeitsplatz Gemessen nach anerkanntem Standard. Das Geräusch am Arbeitsplatz kann 80 dB (A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich. -
Seite 27: Konformitätserklärung
Seilhebezug 1050W Typen- / Modellbezeichnung: YT-300/600 Seriennummer/Chargennummer: 10-1527-2015-10 Handelsbezeichnung: WORKZONE Seilhebezug 1050W Einschlägige EG-Richtlinien: - EG-Maschinenrichtlinie 2006/42/EG - EG-Niederspannungsrichtlinie 2006/95/EG - EG-Richtlinie über elektromagnetische Verträglichkeit (EMV) 2004/108/EG - EU-Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS) 2011/65/EU Angewandte harmonisierte Normen: EN 14492-2:2006+A1:2009;... -
Seite 28: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Altgerät entsorgen (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen) Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß... -
Seite 29: Garantie
Garantie GARANTIEKARTE ELEKTRISCHER SEILHEBEZUG 1050 W Ihre Informationen: Name: Adresse: E-Mail: Datum des Kaufs*: * Wir empfehlen, die Rechnung mit dieser Garantiekarte aufzubewahren. Ort des Kaufs: Beschreibung der Störung: Nachdem Sie den Hersteller KUNDENDIENST kontaktiert haben und aufgefordert +43 6246 720 9160 wurden, das defekte Produkt service@walter-werkzeuge.com zurückzuschicken, senden Sie die... -
